进口丝口闸阀

产品说明

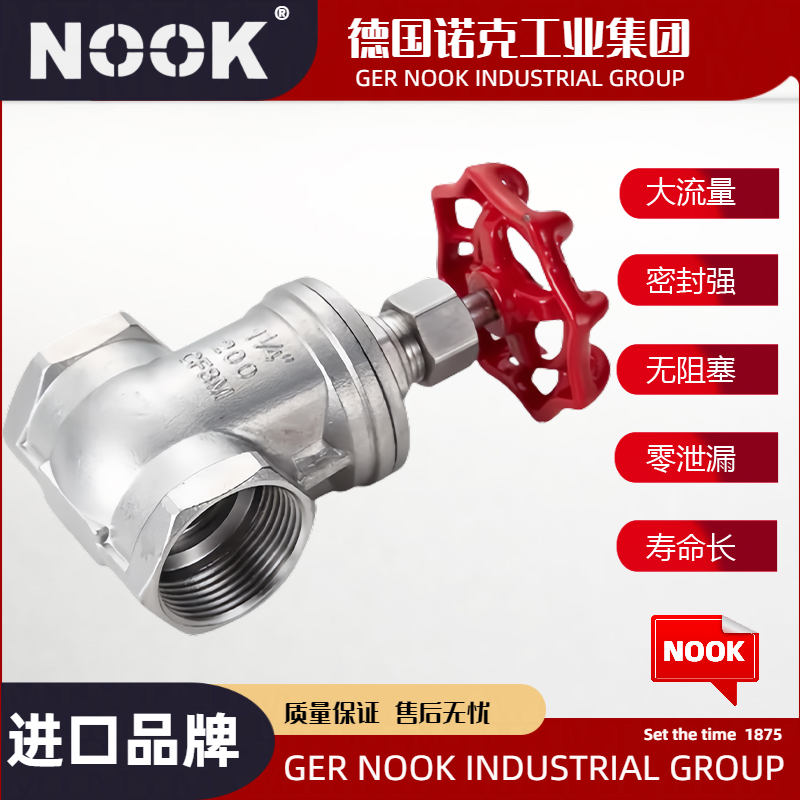

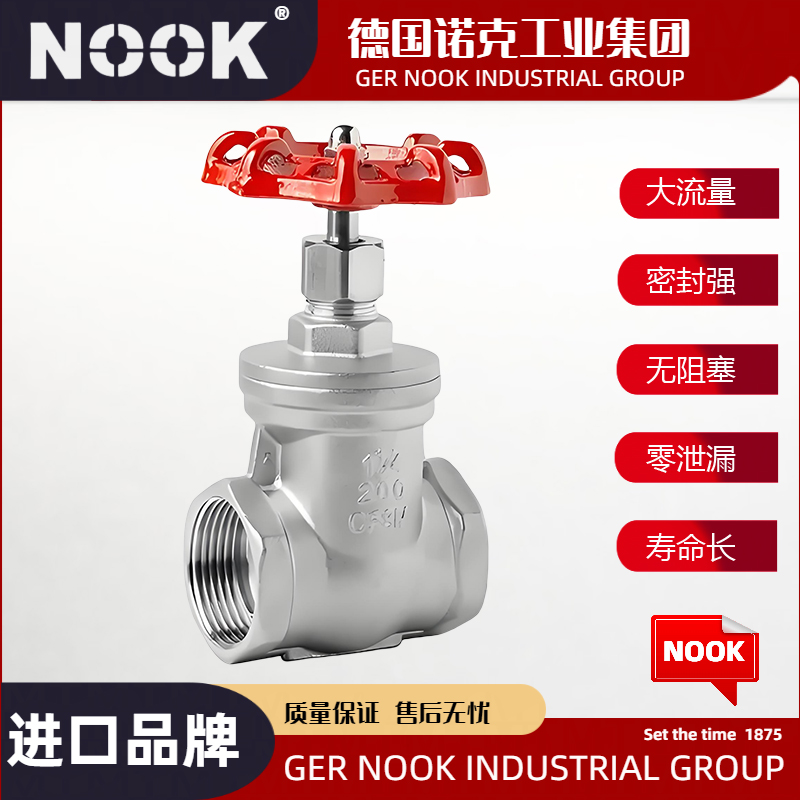

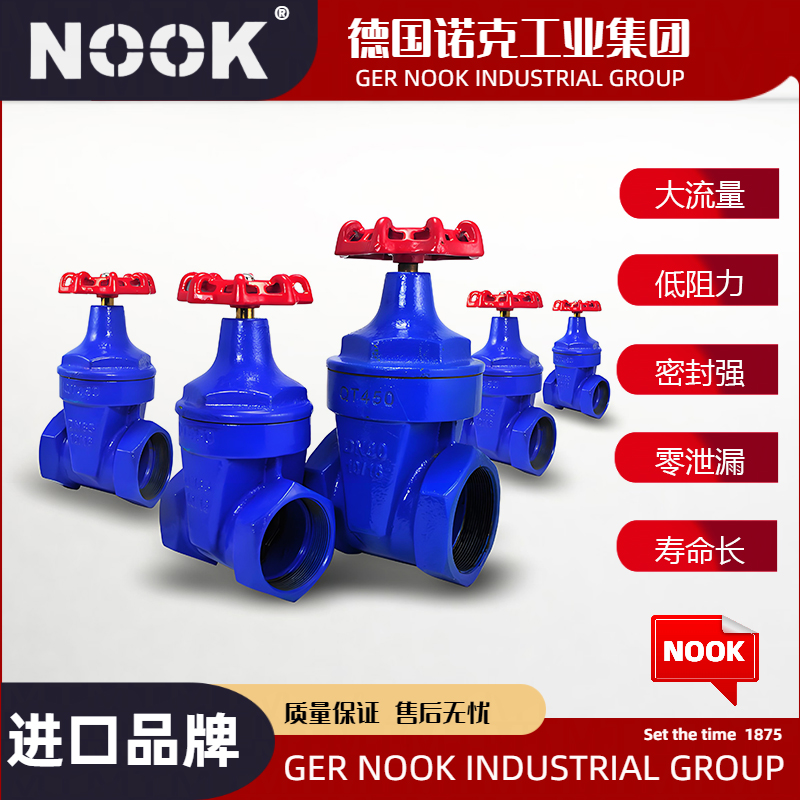

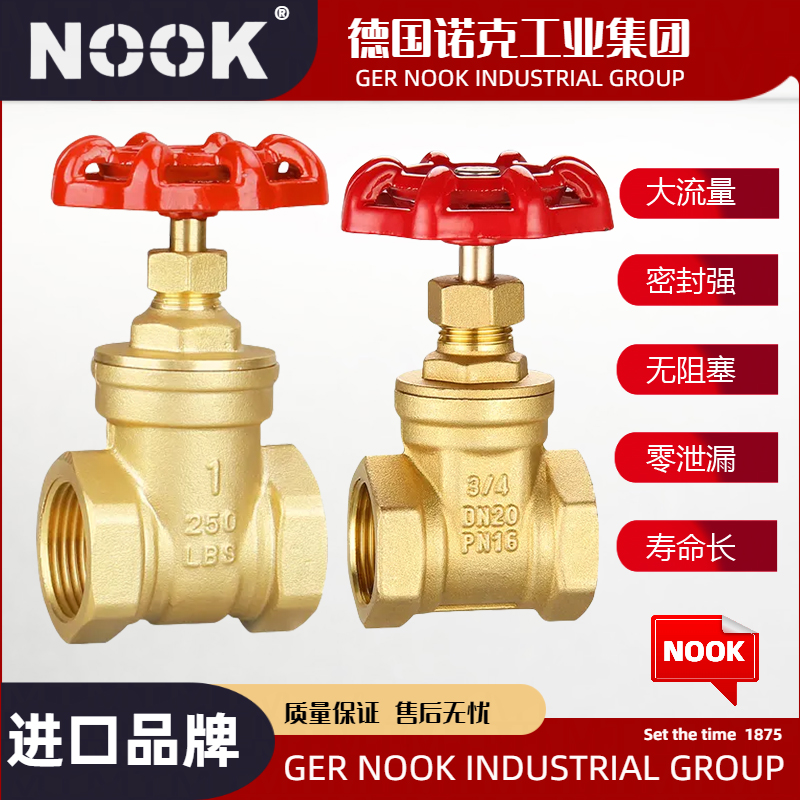

Z11H丝口闸阀@德国NOOK诺克适用温度范围： -20-232-350℃ ● 公称压力： 2.5Mpa ● 适用介质：水、油、气及某些腐蚀性液体（ W.O.G ） ● 螺纹类型； G.NPT.BSPT.BSP.DIN259/2999

主要零部件材料

序号	零件名称	材质
1	阀体	不锈钢 CF8M/CF8/铸铁/黄铜
2	闸板	不锈钢 CF8M/CF8/铸铁/黄铜
3	阀杆	不锈钢 SS316/SS304
4	阀盖	不锈钢 CF8M/CF8/铸铁/黄铜
5	填料	聚四氟乙烯
6	止推垫片	不锈钢 SS304
7	阀杆架	不锈钢 SS316/SS304/铸铁/黄铜
8	填料	聚四氟乙烯
9	螺母	不锈钢 SS304
10	填料压盖螺母	不锈钢 SS316/SS304
11	手轮	铝合金/铸铁
12	铭牌	铝
13	手轮垫片	不锈钢 SS304
14	手轮螺母	不锈钢 SS304

外形结构图

主要外形尺寸

口经	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″
A	15	20	25	32	38	50
H	90	97	108	120	146	163
L	55	60	65	75	85	95
D	70	70	80	80	90	100

进口丝口闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口丝口闸阀知识专区

德国NOOK诺克@丝口闸阀，也被称为丝扣闸阀或丝口截止阀，是一种流体控制装置，具有调节流量、切断流体、改变流向和控制压力等功能。以下是对丝口闸阀的详细解析：

一、结构与工作原理

• 结构：丝口闸阀主要由阀体、阀杆、闸板等部件组成。闸板通过阀杆的调节来控制流体的流动。部分丝口闸阀采用楔块与滑块的组合使用，当关闭时，用楔块压紧在关闭的位置上；当开启时，通过楔块和滑块的相对运动达到开启的效果。

• 工作原理：通过旋转阀杆，带动闸板上下移动，从而控制阀门的开启和关闭。当闸板完全下降时，阀门关闭，切断流体；当闸板上升时，阀门开启，允许流体通过。

二、特点

1. 结构简单：丝口闸阀的结构相对简单，易于制造和维护。

2. 操作便捷：手动或电动驱动方式使得操作更加便捷。

3. 流体阻力大：由于闸板与阀座之间的密封面较大，流体阻力相对较大，适用于对流体阻力要求不高的场合。

4. 密封性能：密封性能取决于闸板与阀座之间的配合精度和密封材料的选择。部分丝口闸阀采用硬质合金或堆焊钴基硬质合金作为密封面材料，以提高密封性能。

5. 流量特性：丝口闸阀的流量特性通常是线性的，即流量与阀杆位置成正比。然而，随着流量的增加，流体阻力也会增加，这可能导致控制精度下降。

三、材质与规格

• 材质：丝口闸阀的材质选择多样，包括本体材料（如碳素钢、不锈钢等）和密封面材料（如硬质合金、合金钢等）。具体材质选择需根据介质的性质（如腐蚀性、温度范围、压力等）来确定。

• 规格：丝口闸阀的规格多样，公称通径可从几毫米到几百毫米不等，压力等级也可根据具体需求进行定制。

四、应用领域

丝口闸阀广泛应用于石油、化工、电力、制药、食品等工业领域。在管道系统中，它主要用于截断或接通流体、调节流量和控制流向等。由于其结构简单、操作便捷且成本相对较低，因此在许多场合下都是首选的阀门类型之一。

五、注意事项

1. 在选择丝口闸阀时，需根据具体工况条件（如介质的性质、温度、压力等）来确定合适的材质和规格。

2. 安装时需按照厂家提供的安装说明进行操作，确保阀门安装正确、牢固可靠。

3. 使用过程中需定期检查阀门的密封性能和操作灵活性等性能指标，以确保其能够稳定可靠地工作。

4. 如发现阀门存在泄漏或其他故障问题，应及时进行处理或更换以避免影响系统的正常运行。
