进口内螺纹闸阀

产品说明

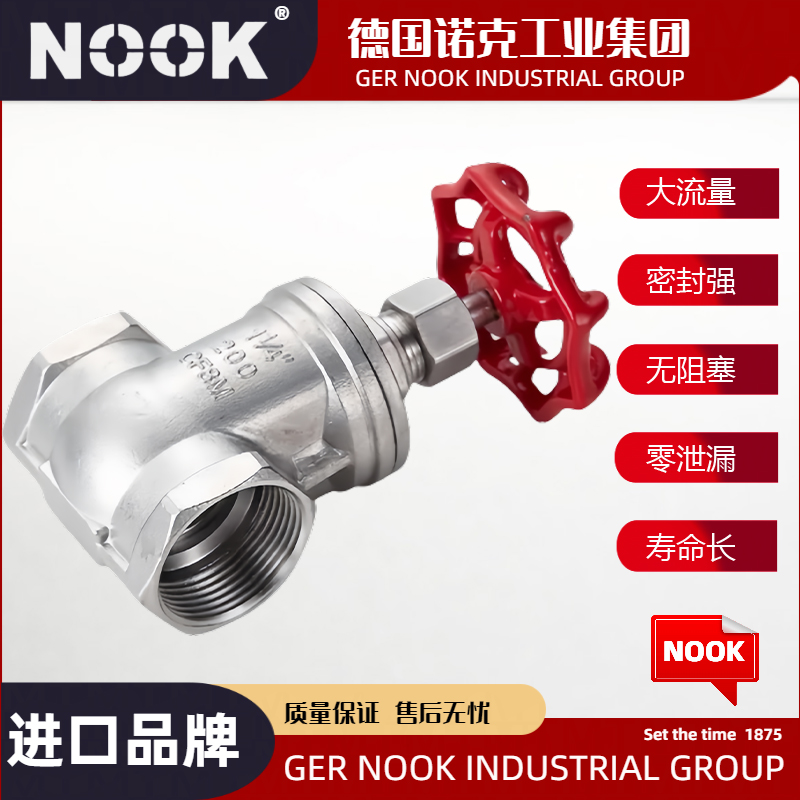

Z11H内螺纹闸阀@德国NOOK诺克适用温度范围： -20-232-350℃ ● 公称压力： 2.5Mpa ● 适用介质：水、油、气及某些腐蚀性液体（ W.O.G ） ● 螺纹类型； G.NPT.BSPT.BSP.DIN259/2999

主要零部件材料

序号	零件名称	材质
1	阀体	不锈钢 CF8M/CF8
2	闸板	不锈钢 CF8M/CF8
3	阀杆	不锈钢 SS316/SS304
4	阀盖	不锈钢 CF8M/CF8
5	填料	聚四氟乙烯
6	止推垫片	不锈钢 SS304
7	阀杆架	不锈钢 SS316/SS304
8	填料	聚四氟乙烯
9	螺母	不锈钢 SS304
10	填料压盖螺母	不锈钢 SS316/SS304
11	手轮	铝合金
12	铭牌	铝
13	手轮垫片	不锈钢 SS304
14	手轮螺母	不锈钢 SS304

外形结构图

主要外形尺寸

口经	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″
A	15	20	25	32	38	50
H	90	97	108	120	146	163
L	55	60	65	75	85	95
D	70	70	80	80	90	100

进口内螺纹闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口内螺纹闸阀知识专区

德国NOOK诺克@内螺纹闸阀，也被称为截门，是一种广泛使用的阀门类型，属于强制密封式阀门。以下是对内螺纹闸阀的详细介绍：

一、基本原理

• 闭合原理：依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

• 结构：启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。

• 运动形式：阀杆的运动形式有升降杆式（阀杆升降，手轮不升降）和升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。

二、特点

1. 结构简单：制造和维修比较方便。

2. 密封性好：密封面间摩擦力小，寿命较长。

3. 流体阻力大：启闭时所需力较大，不适用于带颗粒、粘度较大、易结焦的介质。

4. 调节性能较差：只适用于全开和全关，不允许作调节和节流。

5. 耐用性：开闭过程中密封面之间摩擦力小，开启高度不大，制造容易。

三、分类

• 按阀杆螺纹的位置分：外螺纹式、内螺纹式。

• 按密封形式分：填料波纹管闸阀和波纹管密封截止阀。

四、技术参数

• 连接方式：丝口连接、法兰连接（DN50以上一般用法兰连接）。

• 阀门口径：DN1~DN50。

• 阀门工作压力：从0.1MPA~2.5MPA。

• 阀门工作温度：-20度至245度（随密封件、阀体材质的变化而变化）。

• 传动方式：手动、电动、气动。

• 标准：国标GB、JB、HB，日标JIS、JPI，美标API、ANSI，德标DIN，以及非标定制等。

• 材质：铸铁、铸钢、不锈钢、铬钼钢、铬钼钒钢、双相不锈钢、锻钢、黄铜等。

五、注意事项

• 手轮、手柄及传动机构，不允许作起吊用。

• 介质的流向应与阀体所示箭头方向一致。

• 内螺纹闸阀只许介质单向流动，安装时有方向性。

六、应用

内螺纹闸阀适用于多种介质和工况，如自来水、空调水系统、消防水系统等。其广泛的适用性和优良的性能使其成为许多工业领域的首选阀门之一。

综上所述，内螺纹闸阀以其独特的结构和优良的性能在阀门领域占据着重要地位。在选择和使用时，需要根据具体的工况和要求进行综合考虑。
