进口陶瓷闸阀

产品说明

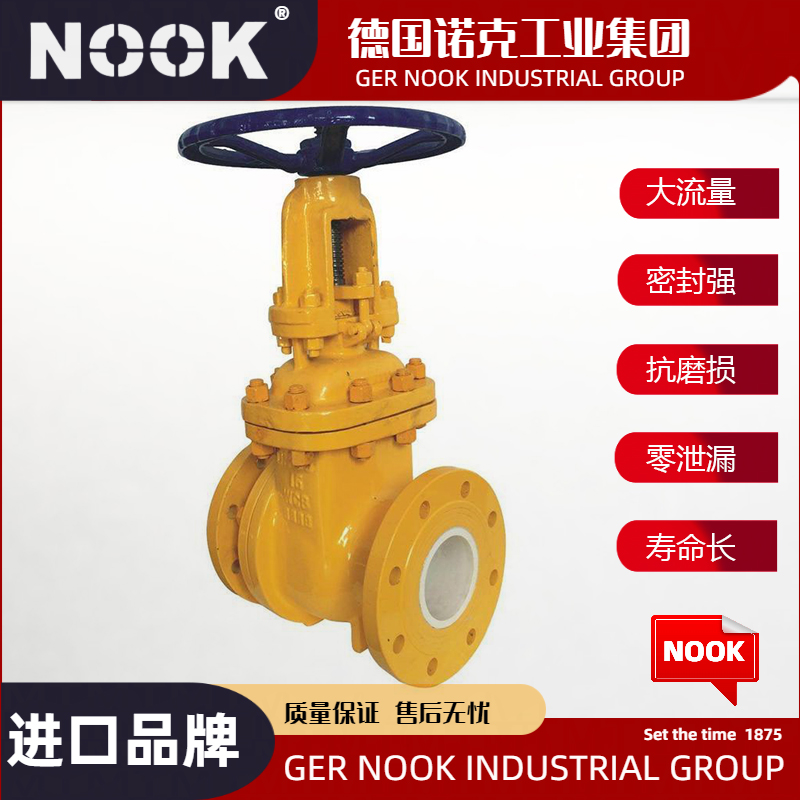

Z41TC陶瓷闸阀@德国NOOK诺克闸板、阀座密封面采用工程陶瓷材料的先进工艺研制开发制造而成，耐磨、耐冲刷、抗擦伤性能特强，其使用寿命比普通合金材质密封面高10倍以上。采用高性能填料，密封可靠、性能优良、造型美观。传动方式有手动、齿轮传动、电动、气动等，满足各种工程需要及用户要求。

主要性能规范

型号	公称压力	试验压力		工作温度	适用介质
	（Mpa）	强度	密封（液）
Z41TC	1.6	2.4	1.8	≤350℃	液体、灰、固体等介质
	2.5	3.8	2.8	≤200℃
	4.0	6.0	4.4
	6.4	9.6	7.0

主要零件材料

零件名称	材 料 编 号
阀体	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti
阀盖	WCB	ZGCr5Mo	ZG1CR18NI9Ti
阀板	WCB+工程陶瓷	ZGCr5Mo+工程陶瓷	ZG1Cr18Ni9Ti+工程陶瓷
阀座	工程陶瓷	工程陶瓷	工程陶瓷
阀杆	2Cr13	25Cr2Mov	1Cr18Ni9Ti
阀杆螺母	ZCuA110Fe3	ZCu110Fe3	ZCuA110Fe3

主要连接尺寸PN1.6-2.5MPa

公称压力	公称通径	尺寸（mm）
PN（MPa）	DN（mm）	L	D	D1	D2	b-f	Z-φd	H	Do
1.6	50	250	160	125	100	18-3	4-18	358	240
	65	265	180	145	120	18-3	4-18	373	240
	80	280	195	160	135	20-3	8-18	435	280
	100	300	215	180	155	20-3	8-18	500	300
	125	325	245	210	185	22-3	8-18	614	320
	150	350	280	240	210	24-3	8-23	671	360
	200	400	335	295	265	26-3	12-23	818	400
	250	450	405	335	320	30-3	12-25	969	450
	300	500	460	410	375	30-4	12-25	1145	560
	350	550	520	470	435	34-4	16-25	1280	640
	400	600	580	525	485	36-4	16-30	1452	640
	450	650	640	585	545	40-4	20-30	1541	720
	500	700	705	650	608	44-4	20-34	1676	720
2.5	50	250	160	125	100	20-3	4-18	358	240
	65	265	180	145	120	22-3	8-18	373	240
	80	280	195	160	135	22-3	8-18	435	280
	100	300	230	190	160	24-3	8-23	500	300
	125	325	270	220	188	28-3	8-25	614	320
	150	350	300	250	218	30-3	8-25	674	360
	200	400	360	310	278	34-3	12-25	818	400
	250	450	425	370	332	36-3	12-30	969	450
	300	500	485	430	390	40-4	16-30	1145	560
	350	550	550	490	448	44-4	16-34	1280	640
	400	600	610	550	505	48-4	16-34	1452	640
	450	650	660	600	555	50-4	20-34	1541	720
	500	700	730	660	610	52-4	20-41	1676	720

 主要连接尺寸PN4.0-6.4MPa

公称压力	公称通径	尺寸（mm）
PN(MPa)	DN（mm）	L	D	D1	D2	D6	b-f	F2	Z-φd	H	Do
4.0	50	250	160	125	100	88	20-3	4	4-18	371	280
	65	280	180	145	120	110	22-3	4	8-18	391	280
	80	310	195	160	135	121	22-3	4	8-18	455	320
	100	350	230	180	160	150	24-3	4.5	8-23	551	360
	125	400	270	220	188	176	28-3	4.5	8-25	628	400
	150	450	300	250	218	204	30-3	4.5	8-25	708	400
	200	550	375	320	282	260	38-3	4.5	12-30	885	450
	250	650	445	385	345	313	42-3	4.5	12-34	906	560
	300	750	510	450	408	364	46-4	4.5	16-34	1203	640
	350	850	570	510	465	422	52-4	5	16-34	1341	640
	400	950	655	585	535	474	58-4	5	16-41	1492	720
6.4	80	310	210	170	140	121	30-3	4.5	8-23	570	300
	100	350	250	200	168	150	32-3	4.5	8-25	700	300
	125	400	295	240	202	176	36-3	4.5	8-30	780	350
	150	450	340	280	240	204	38-3	4.5	8-34	850	350
	200	550	405	345	300	260	44-3	4.5	12-34	1035	400
	250	650	470	400	352	313	48-3	4.5	12-41	1050	560
	300	750	530	460	412	361	54-4	4.5	16-4	1470	640

进口陶瓷闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口陶瓷闸阀知识专区

德国NOOK诺克@陶瓷闸阀是一种特殊的阀门类型，其启闭体（阀板）由阀杆带动阀座密封面作升降运动，以接通或切断流体的通道。以下是对陶瓷闸阀的详细介绍：

一、基本特点

• 耐磨损：陶瓷闸阀采用陶瓷密封面组件取代普通闸阀的堆焊硬质合金密封面，具有极高的耐磨性，适合用于高磨损的工况。

• 耐腐蚀：陶瓷材料具有良好的耐腐蚀性，能够抵抗多种化学介质的侵蚀。

• 耐高温：陶瓷闸阀适用于高温环境，工作温度范围广泛。

• 易维修：陶瓷闸阀的结构设计使得维修和更换密封件等操作相对简单。

• 寿命长：由于陶瓷材料的优异性能，陶瓷闸阀的使用寿命通常比传统金属密封面闸阀更长。

二、应用领域

陶瓷闸阀广泛应用于石油、化工、矿山、冶金、电力等行业，特别适用于排灰、排渣系统，放料、排污系统等。在这些工况中，陶瓷闸阀能够有效地提高系统的稳定性和可靠性。

三、种类与分类

陶瓷闸阀根据结构不同可分为多种类型，如陶瓷单闸板阀、陶瓷双闸板阀等。同时，根据驱动方式的不同，还可分为手动陶瓷闸阀、气动陶瓷闸阀、电动陶瓷闸阀等。

四、技术参数

• 公称压力：PN1.6～10.0Mpa（具体根据型号而定）

• 工作温度：根据陶瓷材料的不同，工作温度范围可覆盖-29℃～540℃（或更低至-40℃，更高至+400℃）

• 适用介质：多种流体介质，包括液、固混合介质等

• 材质：阀体材质可为碳钢、不锈钢等；闸板、阀座密封面材质为陶瓷

五、优缺点

优点

• 流体阻力小

• 耐磨损、耐腐蚀、耐高温

• 密封性能好，使用寿命长

• 维修方便

缺点

• 安装所需空间较大

• 开闭过程中密封面间有相对摩擦，可能引起擦伤现象

• 闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难

六、安装与维护

• 安装：应按照设计安装标高进行安装，确保阀门与管道的连接牢固可靠。同时，应注意检查闸阀的启闭灵活性和密封性。

• 维护：定期检查和维护陶瓷闸阀的密封面和其他关键部件，确保其处于良好状态。对于磨损严重的部件应及时更换。

综上所述，陶瓷闸阀凭借其优异的性能和广泛的应用领域，在工业生产中发挥着重要作用。随着技术的不断进步和应用领域的不断拓展，陶瓷闸阀的性能和可靠性将进一步提高。
