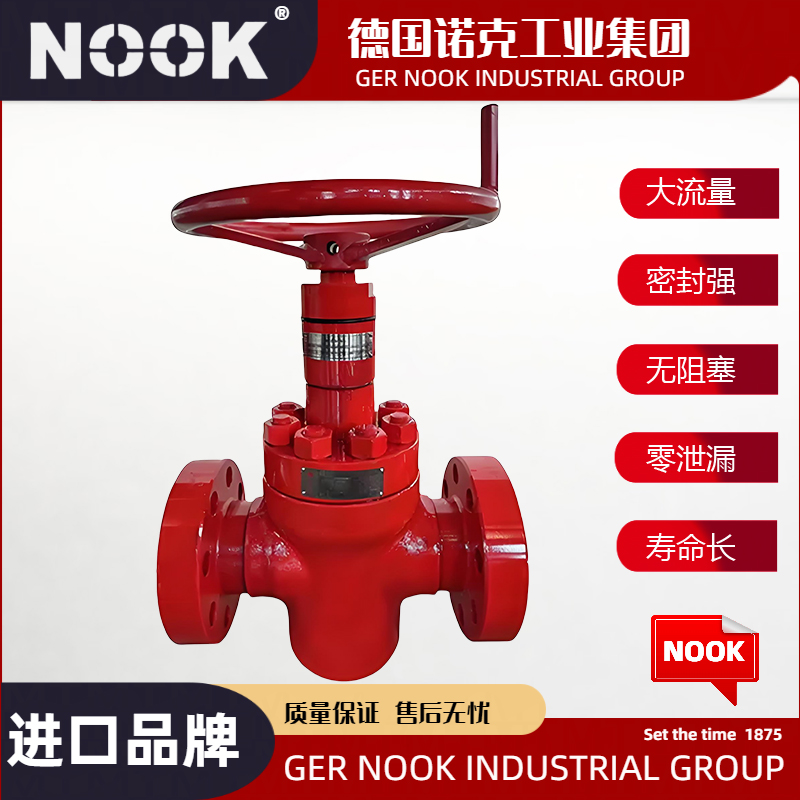

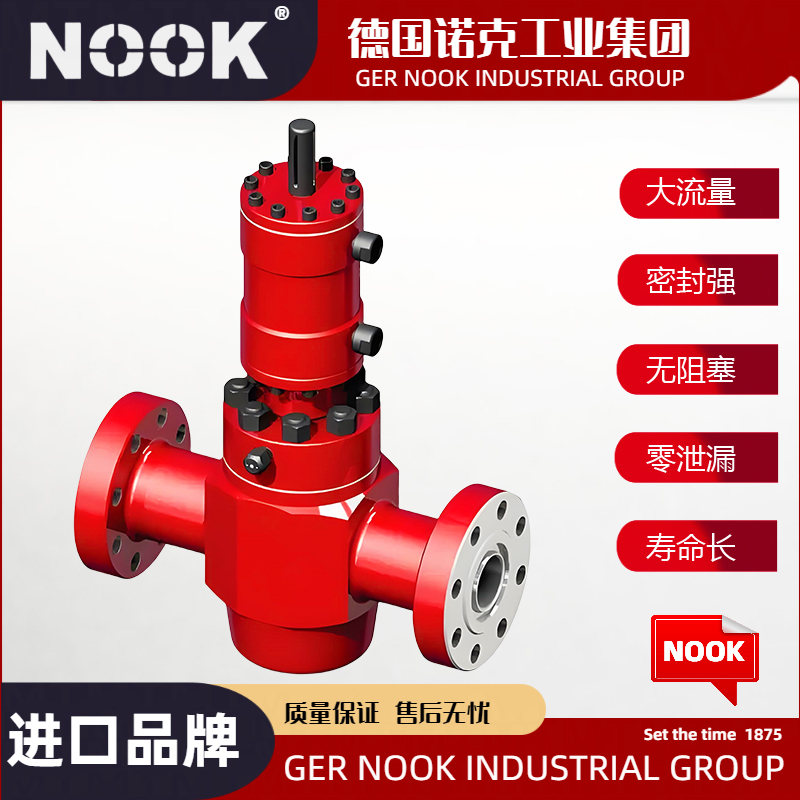

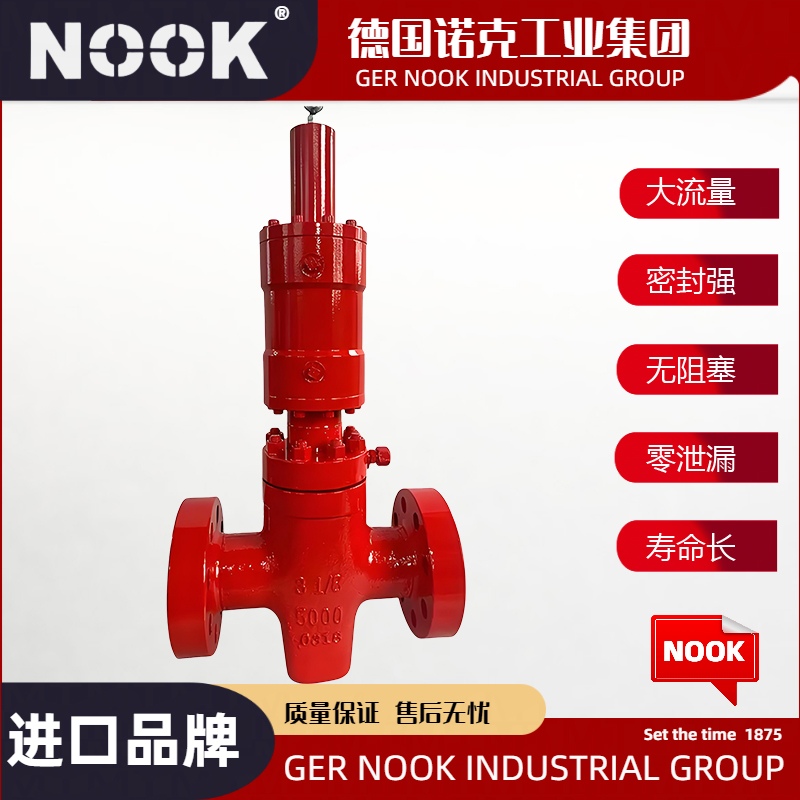

进口泥浆闸阀

产品说明

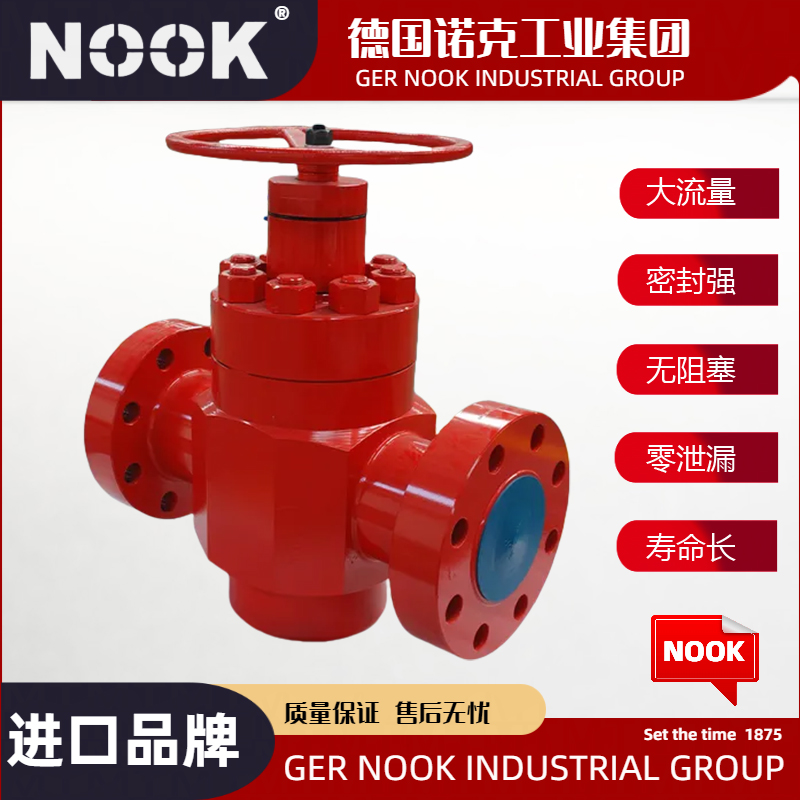

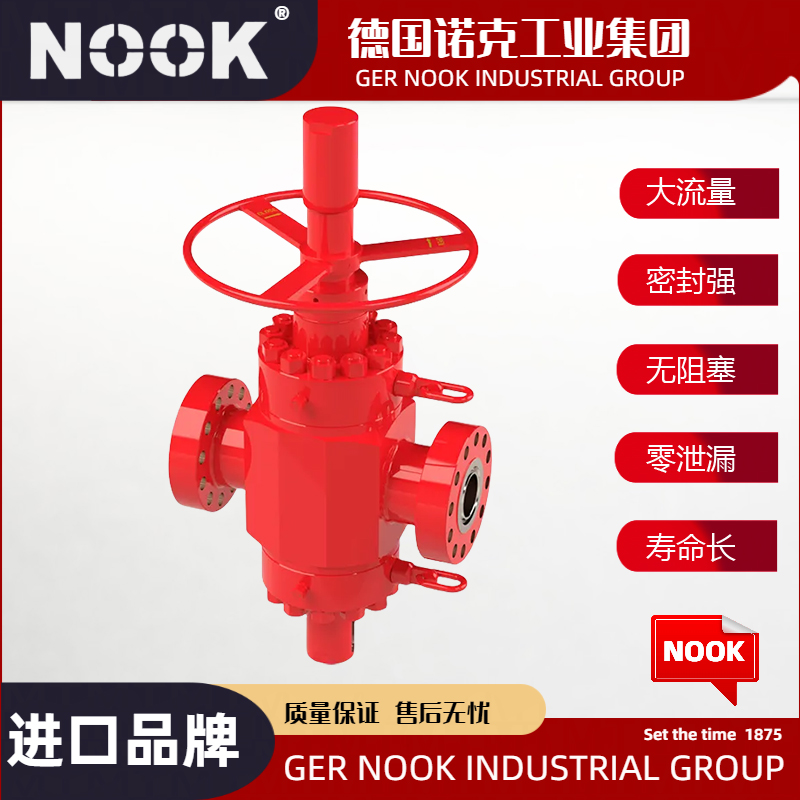

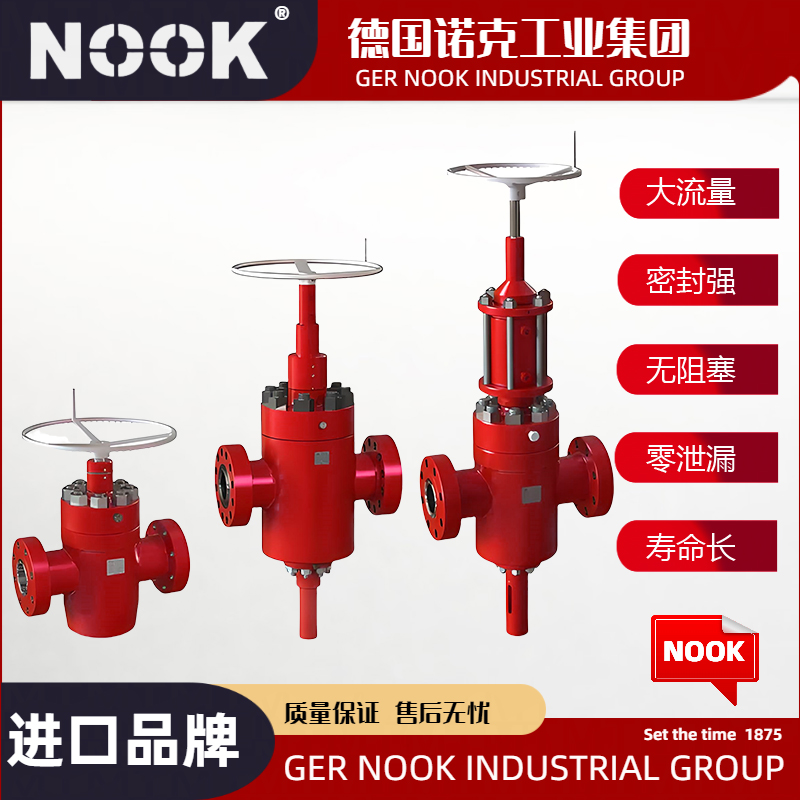

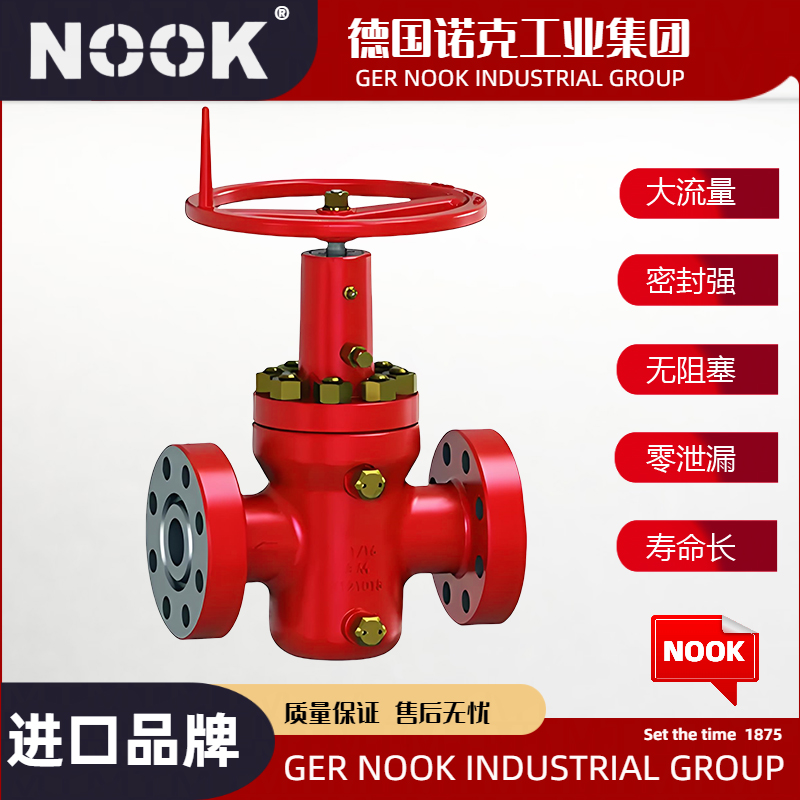

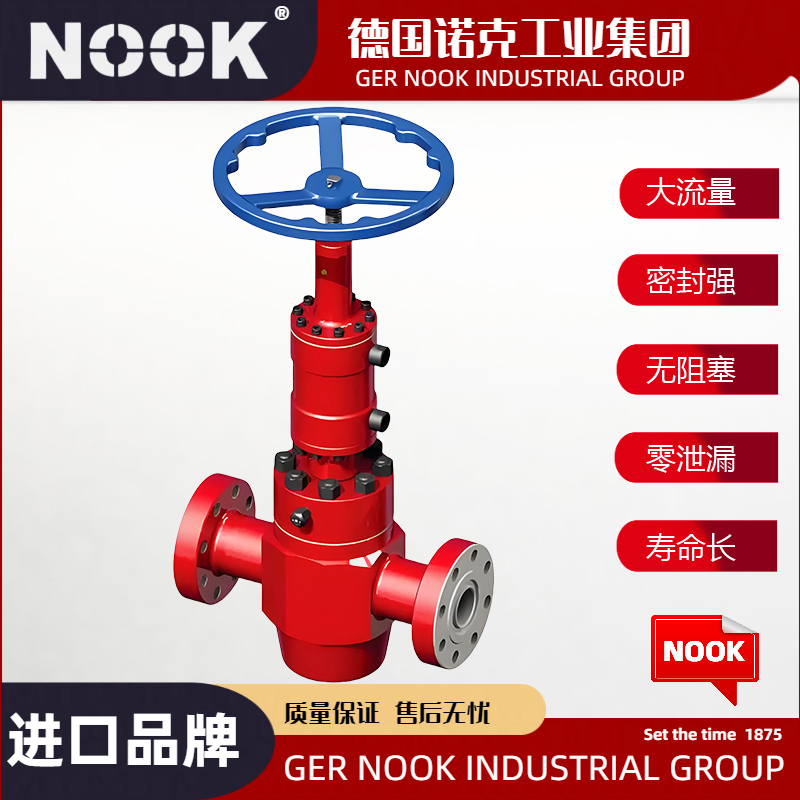

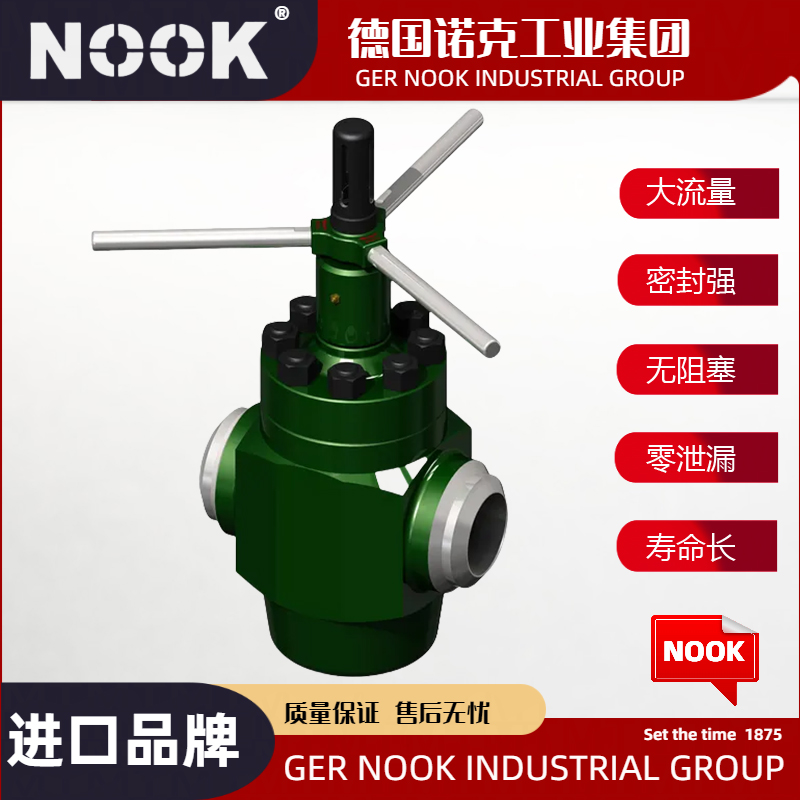

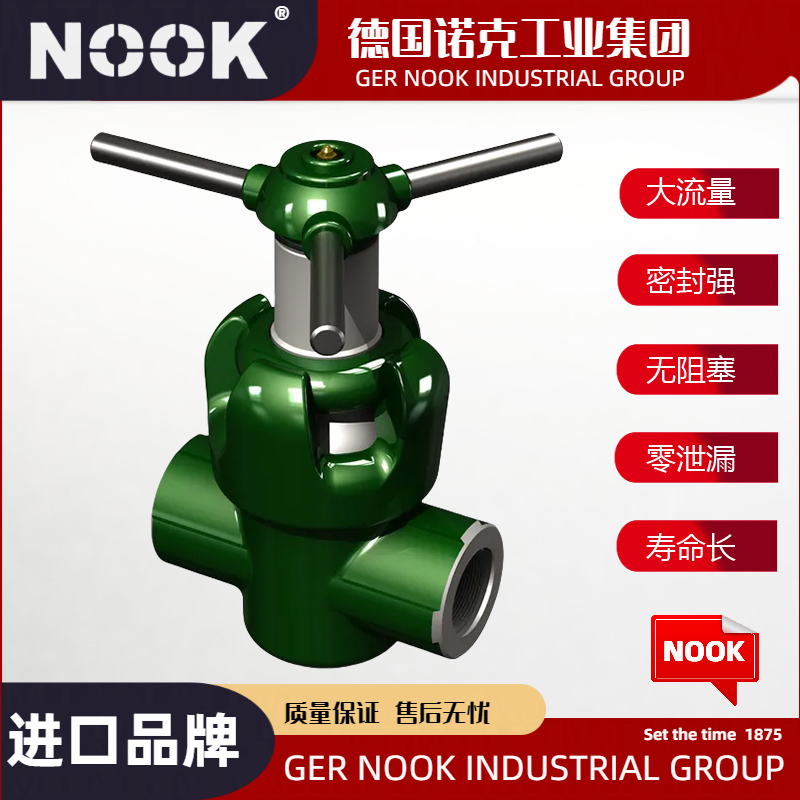

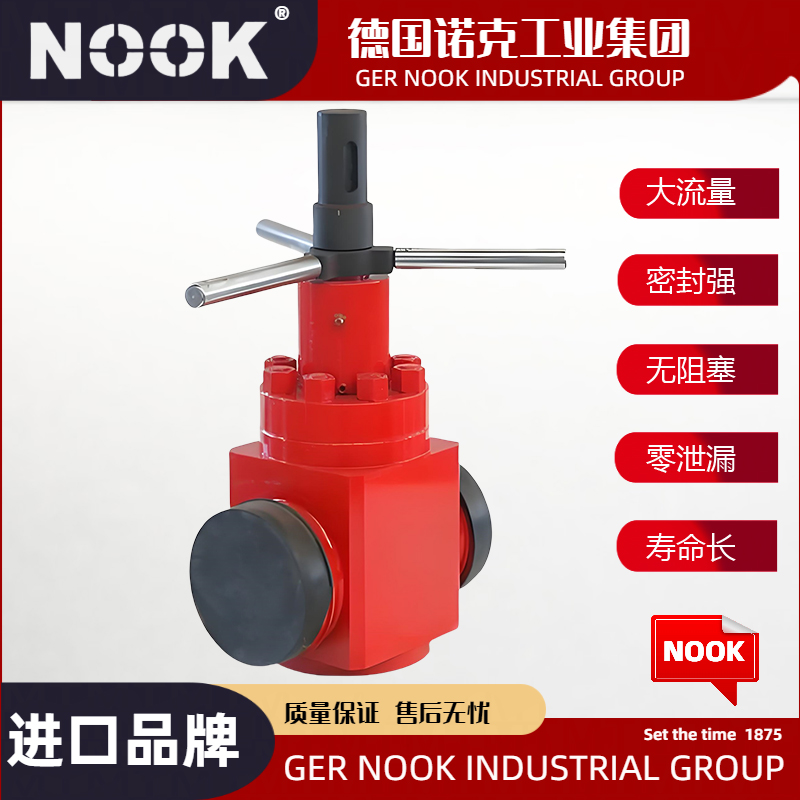

Z23Y、Z23X泥浆闸阀@德国NOOK诺克主要用于油矿钻井泥浆循环系统设备，控制泥浆流通与关闭,连接形式为梯形螺纹或法兰式，安装快速方便，钢性强，安全可靠，阀座与闸板密封效果好，开启轻便。阀门两端与管道连接密封，采用球面活动接触与0型橡胶密封圈相结合的活动接头，产品结构性能可靠，特别适用于管道两端中心要求不高的场合。

产品特点

Z23Y、Z23X泥浆闸阀适用于钻井过程中对泥浆混合物控制的阀——简称泥浆阀，属于高压阀门技术领域。该阀包括有进、出液端的阀体，阀体的进、出液端之间的阀座中装有平板闸板，平板闸板的上端与阀杆衔接，所述阀杆与手轮通过螺纹副连接，其改进之处在于：阀座由包覆橡胶的两圆环内骨架及支撑环构成通道，其水平截面呈长轴与液流方向一致的椭圆形，嵌装在阀体进、出液端之间的盲孔中，包覆橡胶的两圆环内骨架之间留有宽度小于平板闸板厚度的圆弧槽。由于椭圆形截面的阀座与阀体上的盲孔形成过盈配合，减少与阀体大面积过赢，因此产生了理想的密封效果，而阀座中的圆环内骨架则长期保持着阀座的基本形状，使其具有足够的使用寿命。适用于钻井、油田。相关同类产品：卡箍式平行式闸阀、抗硫焊接式平行闸阀、法兰式平行闸阀、平板闸阀。

性能参数

工作温度：≤110℃ 阀体材料：优质碳钢、合金钢 适用介质：泥浆、水
35.0MPa(350)	Z23x-325/500 A/B型	35.0MPa(350)
25.0MPa(250)		25.0MPa(250)

外形结构图

主要外形及连接尺寸

公称通径 DN(mm)	尺寸(mm)								重量 (Kg)
	DN	L	L1	Tr	SR	H	H1	DO
50	47	212	30	120×6	40	364	312	440	60
65	57	235	30	130×6	40	402	330	480	75
80	70	267	35	150×6	60	495	41 1	500	90
100	92	330	45	180×8	74	543	443	500	110
