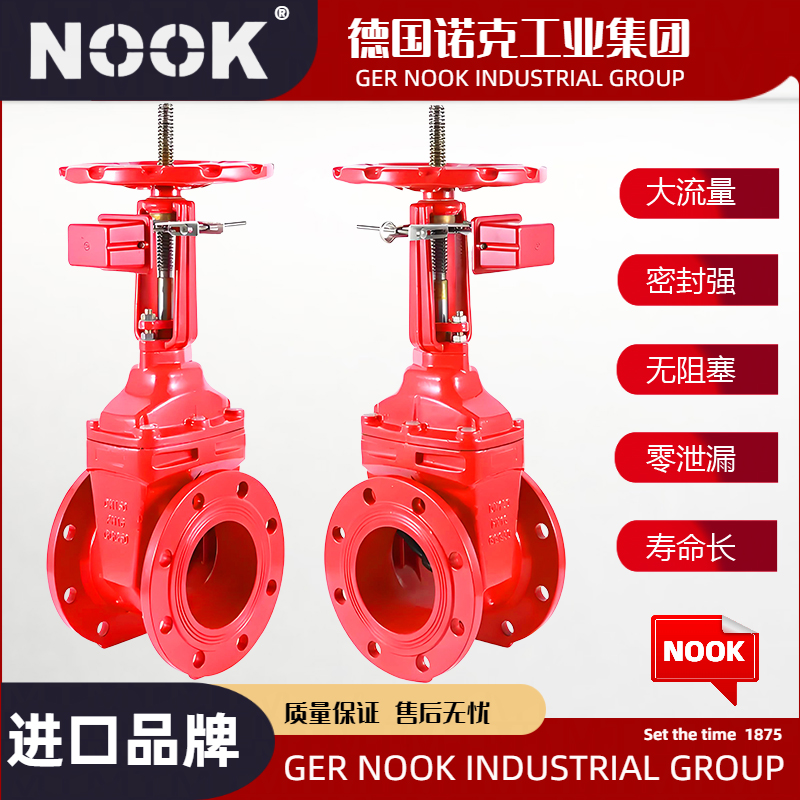

Z45X信号闸阀@德国NOOK诺克常应用于自动喷水消防管路系统，来临界控供水管路，可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统，如果闸阀安装位置离地面较高时，一般使用升杆闸阀，可以明显指示闸阀开度，若安装位置较低。则需用付开度指示闸阀。
| NO. | 零件名称 | 材质 |
| 1 | 传动帽 | 球墨铸铁、铸钢 |
| 2 | 手轮 | 可锻铸铁 |
| 3 | 防尘罩 | 塑料 |
| 4 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 5 | 止推轴承 | 锡青铜 |
| 6 | 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
| 7 | 螺栓 | 碳钢、不锈钢 |
| 8 | 阀体 | 碳钢、球墨铸铁、铸钢 |
| 9 | 铜螺母 | 锡青铜 |
| 10 | 阀杆 | 不锈钢 |
| 11 | 阀瓣 | 球墨铸铁+三元乙丙或丁腈橡胶 |
公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| H（全开） | 732 | 773 | 820 | 870 | 915 | 1003 | 1110 | 1263 | 1360 | 1550 | 1610 | 1900 | 1938 | 2130 |
德国NOOK诺克@信号闸阀是一种重要的阀门类型，它结合了闸阀的基本功能和电信号装置，用于控制流体介质的流动，并能在特定条件下输出电信号。以下是对信号闸阀的详细介绍：
信号闸阀在特制手动闸阀的基础上加设了电信号装置，使其能够输出对应闸阀启闭位置的“通”、“断”电信号。这种阀门广泛应用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等流体的流动。特别是在消防系统中，信号闸阀能够直观显示阀门开启程度，便于远程监控和操作。

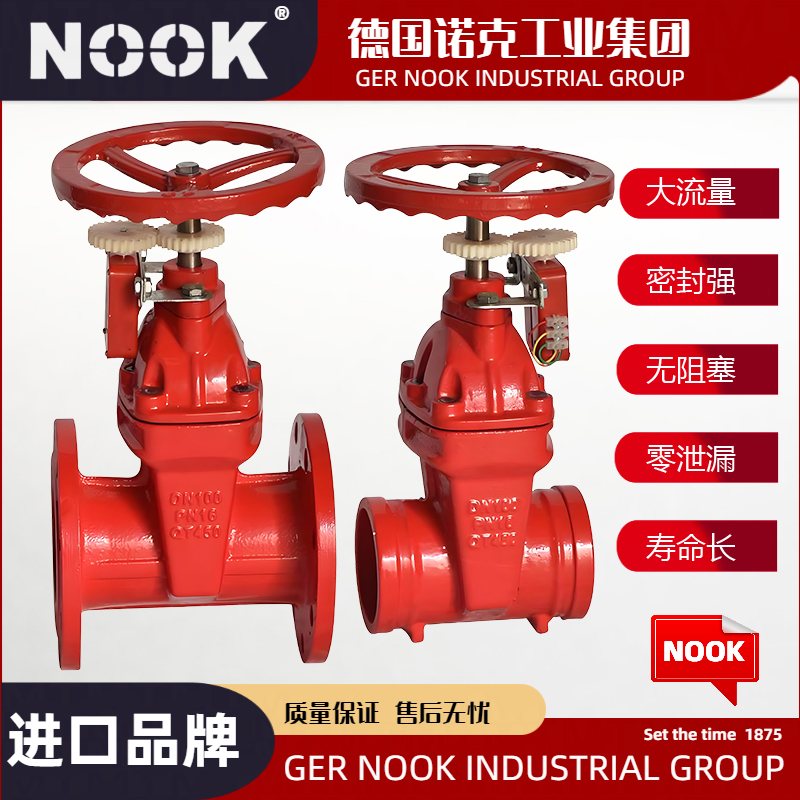

信号闸阀的工作原理主要依赖于其内部的电信号装置。该装置为全封闭精密机电盒式结构，内置微动开关及其推动机构。当转动手轮启闭闸阀时，阀杆上的齿轮与装置内的齿轮啮合传动，从而驱动微动开关切换状态，输出对应的电信号。这种设计使得信号闸阀能够在阀门启闭的同时，实时反馈阀门的开关状态。
电信号反馈：信号闸阀能够输出对应闸阀启闭位置的电信号，便于远程监控和自动化控制。
密封可靠：采用不锈钢精磨阀杆及特种盘根密封等设计，确保阀门在长期使用过程中保持良好的密封性能。
操作简便：手动操作手轮即可实现阀门的启闭，同时电信号装置的设置不影响阀门的正常操作。
适用范围广：可用于控制多种流体介质的流动，特别适用于消防系统等需要远程监控和自动化控制的场合。
信号闸阀按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀；按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀。在选型时，需要根据具体的使用环境和介质特性选择合适的类型和规格。
信号闸阀的安装应遵循相关标准和规范，确保阀门与管道的连接牢固可靠。在使用过程中，应定期检查和维护阀门，包括检查密封面的磨损情况、清洗阀门内部的杂质和污垢、润滑传动部件等。此外，还应注意避免碰撞和挤压阀门，以免损坏电信号装置和阀体。
信号闸阀在消防系统中有着广泛的应用。例如，在自动喷水灭火系统中，信号闸阀能够实时反馈阀门的开关状态，便于消防人员远程监控和操作。同时，其密封可靠和操作简便的特点也使其成为消防系统中不可或缺的重要设备之一。
综上所述，信号闸阀是一种功能强大、应用广泛的阀门类型。它结合了闸阀的基本功能和电信号装置的优点，为流体介质的控制和监控提供了更加便捷和可靠的解决方案。
