进口消防信号闸阀

产品说明

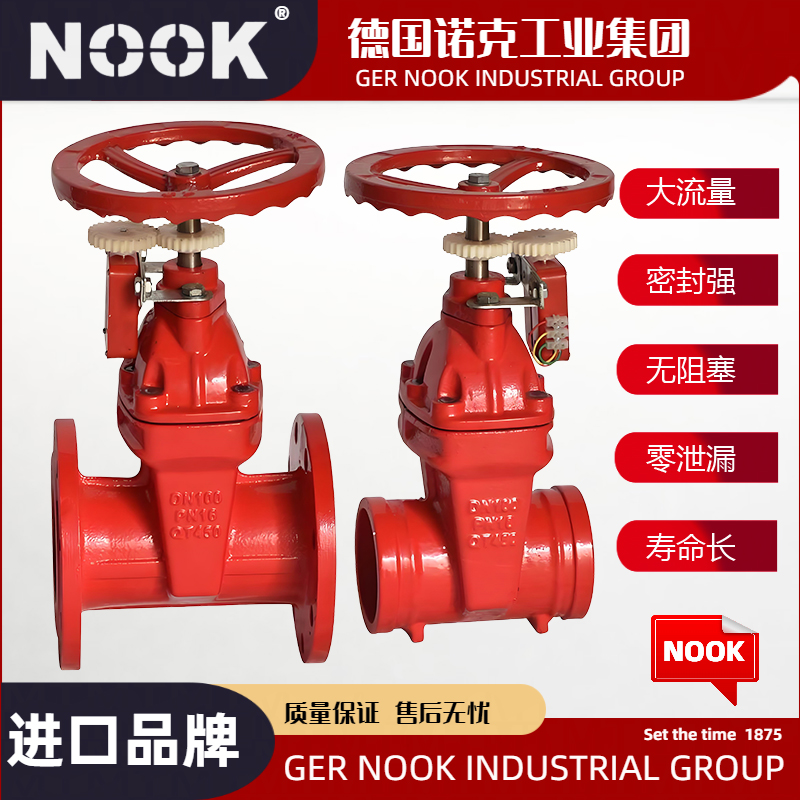

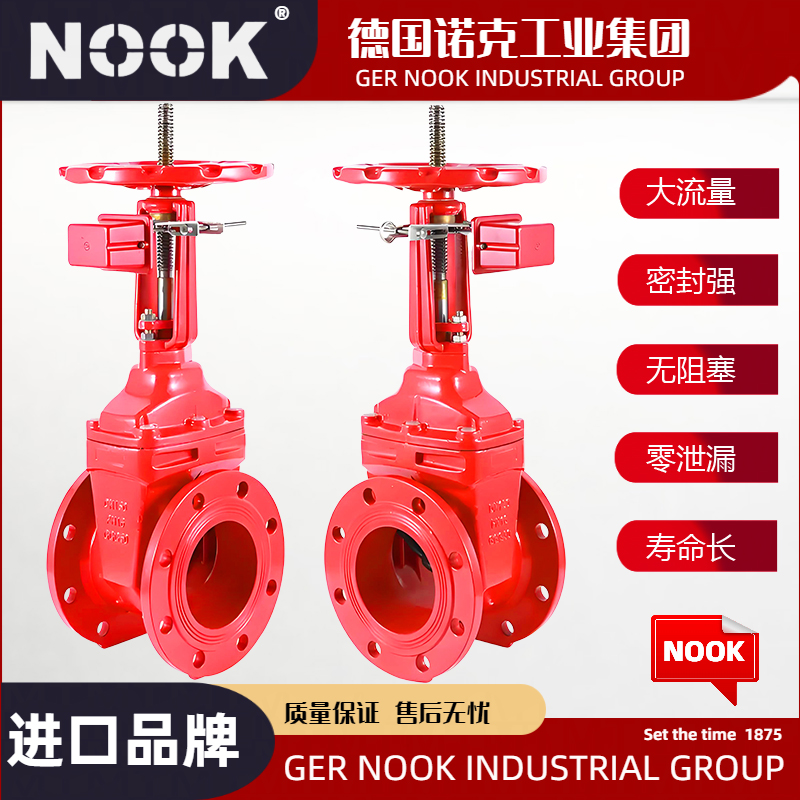

Z45X消防信号闸阀@德国NOOK诺克常应用于自动喷水消防管路系统，来临界控供水管路，可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统，如果闸阀安装位置离地面较高时，一般使用升杆闸阀，可以明显指示闸阀开度，若安装位置较低。则需用付开度指示闸阀。

主要零部件材料

NO.	零件名称	材质
1	传动帽	球墨铸铁、铸钢
2	手轮	可锻铸铁
3	防尘罩	塑料
4	密封圈	丁腈橡胶、三元乙丙
5	止推轴承	锡青铜
6	阀盖	灰铸铁、球墨铸铁、铸钢
7	螺栓	碳钢、不锈钢
8	阀体	碳钢、球墨铸铁、铸钢
9	铜螺母	锡青铜
10	阀杆	不锈钢
11	阀瓣	球墨铸铁+三元乙丙或丁腈橡胶

主要技术参数

公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598

外形结构图

主要连接外型尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
H（全开）	732	773	820	870	915	1003	1110	1263	1360	1550	1610	1900	1938	2130
