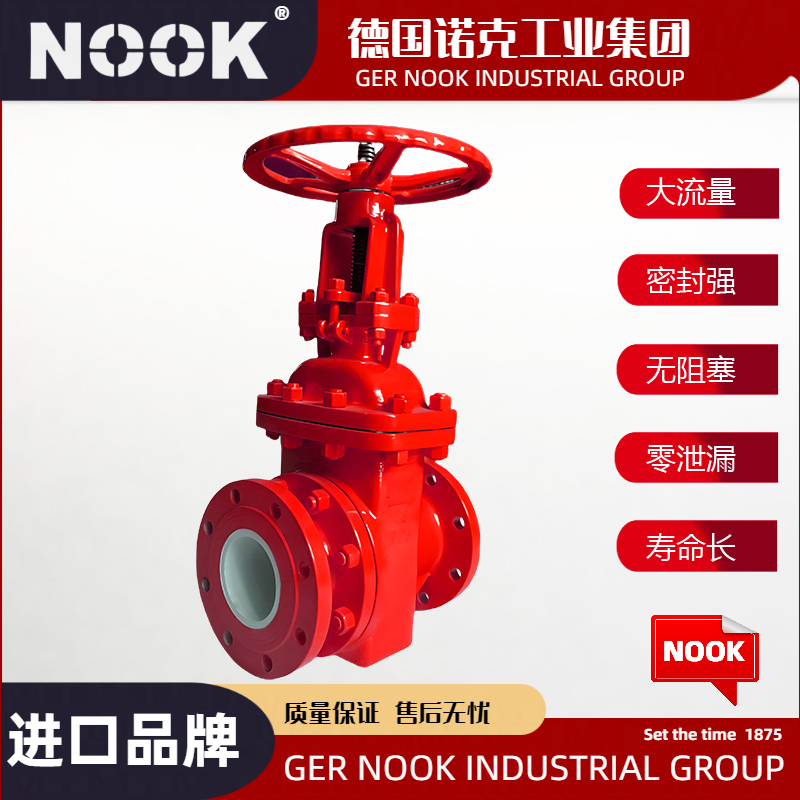

进口排渣阀

产品说明

PZ41H、PZ941H排渣阀@德国NOOK诺克适用于公称压力PN1.6～6.4MPa，工作温度0～350℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物。其他排渣阀：电动排渣阀，高温排渣阀、铸钢排渣阀，耐磨排渣阀。

结构特点

1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接；
2、启闭件采用半密封副强制密封，性能优良
3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠；
4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻；
5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性；
6、中大口径设置滚动轴承，启闭轻松。

采用标准

设计标准	结构长度	压力-温度	连接法兰	试验和检验	产品标识
GB/12234 GB/3595	GB/12221	GB/9131 JB/T74 HG/20604	JB/T74-90 GB/9113 HG/20592-20635	JB/T9092-1999 GB/13927	JB/T7928 GB/T12220

型号说明

配管法兰	公称压力	法兰密封面	型号
GB/9113 HG/20592-20635 JB/T74	1.6	凸面	PZ41H-16C	PZ41TC-16C
	2.5		PZ41H-25C	PZ41TC-25C
	4.0	凹凸面	PZ41H-40C	PZ41TC-40C
	6.4		PZ41H-64C	PZ42TC-64C
锥齿轮传动排渣阀		在型号“Z”后插入“5”，示例PZ541H-16C
电动排渣阀		在型号“Z”后插入“9”，示例PZ941H-16C

性能规范

型号	公称压力	试验压力		适用温度	适用介质
		强度试验	密封试验
1.6	2.4	1.8	22.0	≤350	灰水混合物、渣水比1：6 最大粒度＜50mm
2.5	3.8	2.8	27.5
4.0	6.0	4.4	35.2
6.4	9.6	7.1	22.0

主要零部件材料

阀体	阀盖	支架	阀板	阀杆	阀座	密封环	填料	阀杆螺母	适用介质	适用温度
WCB	WCB	WCB	WCB+耐磨合金WCB+陶瓷	2Cr13	WCB+耐磨合金WCB+陶瓷	增强柔性石墨		ZCuAI10Fe3	煤、灰渣、泥浆	350

外形结构图

主要外形尺寸（mm）PN1.6-2.5MPa

DN	L	D	D1	D2	b	z×d	f	H	H1
50	250	165	102	99	20	4×18	3	420	335
80	280	200	133	132	22	8×18	3	615	510
100	300	220	180	158	24	8×18	3	805	685
150	350	285	240	212	28	8×22	3	952	790
200	400	340	295	268	30	12×22	3	1085	885
250	450	405	355	320	32	12×26	3	1235	1015
300	500	460	410	370	34	12×26	4	1450	1190
350	550	520	470	430	38	16×26	4	1640	1350
400	600	580	525	482	40	16×30	4	1798	1460
450	650	640	585	532	44	21×30	4	1980	1620
500	700	715	650	585	46	20×33	4	2190	1800

主要外形尺寸（mm）PN4.0MPa

DN	L	D	D1	D2	b	z×d	f	H	H1
50	250	165	125	88	20	4×18	3	444	340
80	310	200	160	121	22	8×18	3	636	508
100	350	235	190	150	24	8×22	3.5	930	680
150	450	300	250	204	30	8×26	3.5	984	800
200	550	375	320	260	38	12×30	3.5	1094	875
250	650	450	382	313	42	12×33	3.5	1270	1010
300	750	515	450	364	46	16×33	3.5	1470	1180
350	850	580	510	422	52	16×36	4	1555	1245
400	950	660	585	474	58	16×39	4	1650	1280
450	4050	685	610	524	60	20×39	4	1817	1415
500	1150	755	670	576	62	20×42	4	1990	1560

主要外形及结构尺寸PN6.4MPa

DN	L	D	D1	D2	b	z×d	f	H	H1
50	250	180	135	88	26	4×22	3	444	340
80	310	215	170	121	30	8×22	3	636	508
100	350	250	200	150	32	8×26	3.5	830	680
150	450	345	280	204	38	8×33	3.5	984	800
200	550	415	345	260	44	12×36	3.5	1094	875
250	650	470	400	212	48	12×36	3.5	1270	1010
300	750	530	460	364	54	16×36	3.5	1470	1180
350	850	600	525	422	60	16×39	4	1555	-
400	950	670	585	474	66	16×42	4	1650	1280
450	1050	715	630	524	70	20×42	4	1817	1415
500	1150	800	705	476	76	20×48	4	1990	1560

安装注意事项

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞；
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )；
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )；
4、带传动机构的闸阀，按产品使用说明书的规定安装；
5、如果阀门经常开关使用 , 每月至少润滑一次。

进口排渣阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口排渣阀知识专区

德国NOOK诺克@排渣阀是一种重要的工业阀门，广泛应用于多个领域，包括矿山电厂的选煤、排渣、食品、造纸、医药、化工等管路上。以下是关于排渣阀的详细介绍：

一、定义与用途

排渣阀主要用于接通或截断管路中的特定介质，如水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口等。在火力电站水利系统及水利工程的灰浆排放系统管路上，排渣阀能够切断或接通管路中的灰水混合物、渣水混合物等。

二、产品特点

1. 适应性强：排渣阀适用于多种介质和工况，能够满足不同行业的需求。

2. 结构合理：排渣阀的阀瓣通常为半球状壳体，开启时管道内为全通径，通道内无物体阻碍介质流动，使灰渣流动更通畅。

3. 密封性好：阀体上镶有可胀缩的橡胶封圈，开启时收缩，密封面之间无摩擦；关闭时密封圈胀开，与阀瓣压紧达到密封效果。

4. 耐冲刷：阀瓣表面经过特殊处理，具有耐冲刷的特性，延长了使用寿命。

5. 操作便捷：排渣阀可通过气动、电动或手动等方式进行操作，易于实现远控、自控。

三、工作原理

以排渣闸阀为例，其工作原理相对简单。通过手轮和螺旋杆的协同作用，当手轮向顺时针方向旋转时，螺旋杆沿着轴向移动，使闸板离开密封座并打开阀门，介质便可以流过闸板排出杂质和污物。反之，当手轮向逆时针方向旋转时，螺旋杆会推动闸板向密封座靠拢从而关闭阀门防止介质流失。

四、应用领域

排渣阀在多个工业领域都有广泛应用：

• 电力行业：用于煤粉输送系统和烟气脱硫系统中的固体颗粒清理。

• 冶金行业：用于废渣、金属渣滓和矿石等固体杂质的清理。

• 化工行业：用于清理颗粒物料提高生产效率。

• 环保行业：用于废水处理、污泥处理和除尘系统中的固体颗粒排除。

• 建材行业：用于水泥生产中的固体颗粒清理。

五、选购与维护

在选购排渣阀时，需要考虑以下因素：

1. 使用介质：根据管道系统的介质特性选择合适的耐腐蚀材料和密封材质。

2. 工作压力和温度：确保选择的排渣阀能够承受系统的工作压力和温度。

3. 排渣效率：根据系统的需求确定排渣阀的排渣效率和流量特性。

4. 安装位置：根据实际安装位置确定排渣阀的类型和结构形式以确保其正常运行。

5. 产品质量和品牌信誉：选择有良好品牌口碑和质量保证的供应商和产品。

在日常维护中需要定期清洗排渣阀检查密封件和活动部件的磨损情况及时更换损坏部件以确保排渣阀的正常运行。同时应注意避免碰撞和挤压阀门以延长其使用寿命。
