进口直埋闸阀

产品说明

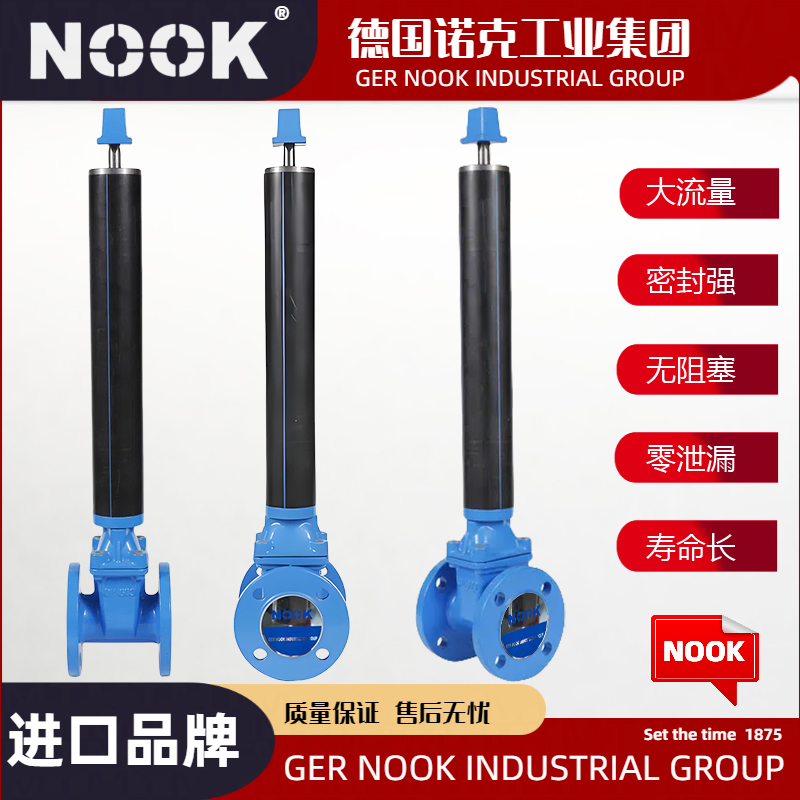

Z45X直埋闸阀@德国NOOK诺克从欧洲引进技术生产的又一款新产品，阀组可以免维护及延长阀杆的设计方案，一次性地埋，避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资，美化道路环境，耐辗压，避免井盖丢失造成安全事故，阀杆可根据阀井深度灵活订做，阀杆顶部设有阀门开关显示，可加装信号远传装置,阀门误开关锁闭装置。可用于城镇给排水管网、高层建筑、住宅小区、石油、天然气、电厂、环保、矿山、造纸、发酵等行业。

技术参数

型号	直埋Z45X-10	直埋Z45X-16
公称压力	1.0MPa(10kgf/cm2)	1.6MPa(16kgf/cm2)
公称通径	40～400mm	40～400mm
井管长度	0.3～2m	0.3～2m
井管伸缩调整量	0.2～1m	0.2～1m
密封实验压力	1.1MPa(11kgf/cm2)	1.76MPa(17.6kgf/cm2)
强度实验压力	1.5MPa(15kgf/cm2)	2.4MPa(24kgf/cm2)
适用温度	-40～90℃	-40～90℃
适用介质	水、油、天然气及其他非腐蚀性流体	水、油、天然气及其他非腐蚀性流体
驱动方式	手动	手动
亦可根据客户要求，提供具有特殊技术参数的产品

主要材料表

阀体	灰铸铁、球墨铸铁
闸板	灰铸铁、球墨铸铁、NBR、NR、EPDM
阀盖	灰铸铁、球墨铸铁
阀杆、伸缩杆	不锈钢
密封套	黄铜
阀杆螺母	黄铜
密封圈	NBR
井管伸缩部分	钢管加两层防腐处理
井室井盖	灰铸铁、球墨铸铁

外形结构图

主要外形尺寸

DN	H	A	B	d	d1	n-Φd	W（kg）
40	200	166	300≤B <3000	147	117	3Φ12	20
50	200	188	300≤B <3000	147	117	3Φ12	20
65	200	213	300≤B <3000	147	117	3Φ12	24
80	200	255	300≤B <3000	147	117	3Φ12	26
100	200	275	300≤B <3000	147	117	3Φ12	35
125	200	320	300≤B <3000	147	117	3Φ12	37
150	200	368	300≤B <3000	147	117	3Φ12	55
200	280	455	300≤B <3000	180	150	3Φ12	96
250	280	536	300≤B <3000	180	150	3Φ12	139
300	280	633	300≤B <3000	180	150	3Φ12	152

进口直埋闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口直埋闸阀知识专区

德国NOOK诺克@直埋闸阀是一种通过高温铸造技术制造出来的阀门产品，它主要用于人防工程管道、给排水管路、消防栓给水系统等方面，以实现管道的截止或调节功能。以下是关于直埋闸阀的详细介绍：

一、特点

• 流阻小：直埋闸阀设计合理，流体通过时的阻力较小。

• 启闭省力：操作简便，开启和关闭过程中所需力量较小。

• 耐腐蚀：采用优质材料制造，具有良好的耐腐蚀性能，适用于多种介质。

• 密封性能好：通过扁平金属环、V型橡胶密封圈等结构实现密封，确保不泄漏。

• 用途广泛：广泛应用于自动喷水系统、给排水管路、消防栓给水系统等多个领域。

二、工作原理

直埋闸阀的主要结构由阀体、闸板、密封环、电动机（或手动装置）等组成。其中，阀体为圆筒状，内部装有闸板，通过密封环与阀座密合。电动机或手动装置用于控制闸板的打开或关闭。当闸板关闭时，可以有效地切断流体的通道；当闸板打开时，流体可以自由流动。

三、应用场景

直埋闸阀可在施工时将阀门直接埋入地下，无需垒砌窨井，从而减少路面开挖面积，保持路面美观，降低施工难度和工程造价。它还具有长期使用不泄漏、免维护等优点，可有效避免他人随意开关阀门和偷盗井盖。因此，直埋闸阀被广泛应用于城镇给排水管网、高层建筑、住宅小区、石油、天然气、电厂、环保、矿山、造纸、发酵等行业。

四、维护与保养

为了确保直埋闸阀的正常工作和延长使用寿命，需要定期进行维护与保养。具体包括：

• 定期检查阀门的密封性能，确保无泄漏现象。

• 定期清洗阀门内部和外部的污垢和杂质，保持阀门的清洁。

• 定期检查阀门的紧固件是否松动或损坏，并及时进行紧固或更换。

• 定期对阀门进行润滑处理，确保阀门的操作灵活。

五、注意事项

• 在使用直埋闸阀时，应注意介质的工作压力和温度范围，避免超过阀门的额定值。

• 在操作阀门时，应平稳地开启和关闭闸板，避免过度用力或突然关闭导致阀门损坏。

• 在维护和保养阀门时，应由专业技术人员进行操作，避免私自拆卸或更换零部件导致阀门性能下降或损坏。

综上所述，直埋闸阀以其优良的性能和广泛的应用领域在阀门市场中占据重要地位。在使用过程中，需要注意维护和保养工作以确保其正常工作和延长使用寿命。
