进口给水排水用直埋式闸阀

产品说明

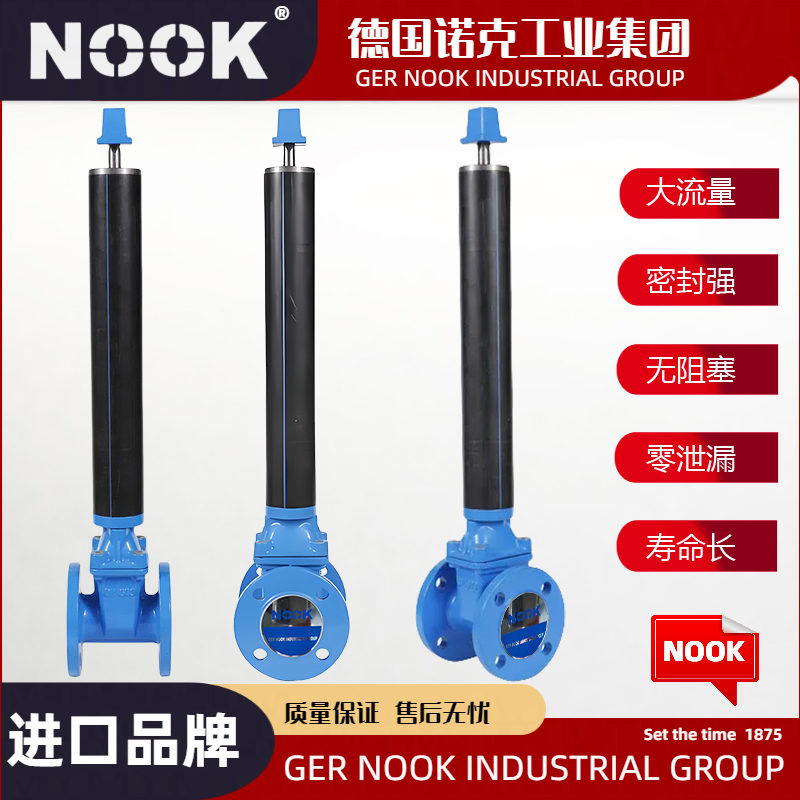

Z45X给水排水用直埋式闸阀@德国NOOK诺克是我们公司从欧洲引进技术生产的又一款新产品，阀组可以免维护及延长阀杆的设计方案，一次性地埋，避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资，美化道路环境，耐辗压，避免井盖丢失造成安全事故，阀杆可根据阀井深度灵活订做，阀杆顶部设有阀门开关显示，可加装信号远传装置,阀门误开关锁闭装置。可用于城镇给排水管网、高层建筑、住宅小区、石油、天然气、电厂、环保、矿山、造纸、发酵等行业。

技术参数

型号	直埋Z45X-10	直埋Z45X-16
公称压力	1.0MPa(10kgf/cm2)	1.6MPa(16kgf/cm2)
公称通径	40～400mm	40～400mm
井管长度	0.3～2m	0.3～2m
井管伸缩调整量	0.2～1m	0.2～1m
密封实验压力	1.1MPa(11kgf/cm2)	1.76MPa(17.6kgf/cm2)
强度实验压力	1.5MPa(15kgf/cm2)	2.4MPa(24kgf/cm2)
适用温度	-40～90℃	-40～90℃
适用介质	水、油、天然气及其他非腐蚀性流体	水、油、天然气及其他非腐蚀性流体
驱动方式	手动	手动
亦可根据客户要求，提供具有特殊技术参数的产品

主要材料表

阀体	灰铸铁、球墨铸铁
闸板	灰铸铁、球墨铸铁、NBR、NR、EPDM
阀盖	灰铸铁、球墨铸铁
阀杆、伸缩杆	不锈钢
密封套	黄铜
阀杆螺母	黄铜
密封圈	NBR
井管伸缩部分	钢管加两层防腐处理
井室井盖	灰铸铁、球墨铸铁

外形结构图

主要外形尺寸

DN	H	A	B	d	d1	n-Φd	W（kg）
40	200	166	300≤B <3000	147	117	3Φ12	20
50	200	188	300≤B <3000	147	117	3Φ12	20
65	200	213	300≤B <3000	147	117	3Φ12	24
80	200	255	300≤B <3000	147	117	3Φ12	26
100	200	275	300≤B <3000	147	117	3Φ12	35
125	200	320	300≤B <3000	147	117	3Φ12	37
150	200	368	300≤B <3000	147	117	3Φ12	55
200	280	455	300≤B <3000	180	150	3Φ12	96
250	280	536	300≤B <3000	180	150	3Φ12	139
300	280	633	300≤B <3000	180	150	3Φ12	152

进口给水排水用直埋式闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口给水排水用直埋式闸阀知识专区

德国NOOK诺克@给水排水用直埋式闸阀是一种特殊设计的阀门，主要用于城镇给排水管网、高层建筑、住宅小区、石油、天然气、电厂、环保、矿山、造纸、发酵等行业中的流体控制。以下是对该类型闸阀的详细介绍：

一、基本概述

给水排水用直埋式闸阀是一种可以直接埋入地下的阀门，无需额外建造阀井，减少了路面开挖面积，保持了路面的美观，并降低了施工难度和工程造价。其设计特点通常包括免维护及延长阀杆的设计，确保了一次性地埋后无需频繁更换和维护。

二、产品特点

1. 安装便捷：可直接埋入地下，无需垒砌窨井，减少了施工时间和成本。

2. 启闭方便：通过地面上的传动杆或手动装置进行操作，方便快捷。

3. 适应性强：阀杆可根据阀井深度灵活订做，满足不同深度的需求。

4. 安全可靠：阀杆顶部设有阀门开关显示，可加装信号远传装置和误开关锁闭装置，提高了安全性。

5. 美观耐用：避免了井盖丢失和井室损坏带来的安全隐患，同时减少了道路改造的频率。

三、技术参数

以Z45X给水排水用直埋式闸阀为例，其主要技术参数包括：

• 公称通径：DN50～DN600（不同型号可能有所不同）

• 公称压力：1.0MPa～1.6MPa（可根据需求定制）

• 连接方式：法兰连接

• 适用温度：-20ºC～+150ºC（具体范围根据材质和密封材料而定）

• 驱动方式：手动、伞齿轮等（可根据需求选择）

• 阀体材质：球铁、铸铁、铸钢等（符合国标GB、德国DIN、美国API、ANSI等标准）

四、适用介质

给水排水用直埋式闸阀适用于水、油、气等多种介质，包括非腐蚀性流体和一定范围内的腐蚀性流体。具体适用介质需根据阀门的材质和密封材料来确定。

五、选购与维护

选购注意事项

1. 明确需求：根据管道系统的具体需求选择合适的型号和规格。

2. 查看质量：选择质量可靠、有良好品牌口碑的厂家产品。

3. 考虑维护：了解阀门的维护周期和维护成本，确保后期使用的便捷性。

维护方法

1. 定期检查：定期检查阀门的密封性能和操作机构是否灵活可靠。

2. 清洗保养：定期清洗阀门内部的杂质和污垢，保持阀门的畅通无阻。

3. 润滑传动部件：对阀门的传动部件进行润滑处理，减少磨损和摩擦。

综上所述，给水排水用直埋式闸阀以其便捷的安装、可靠的性能和广泛的应用范围在给排水系统中发挥着重要作用。在选购和使用过程中需要注意相关事项以确保其正常运行和延长使用寿命。
