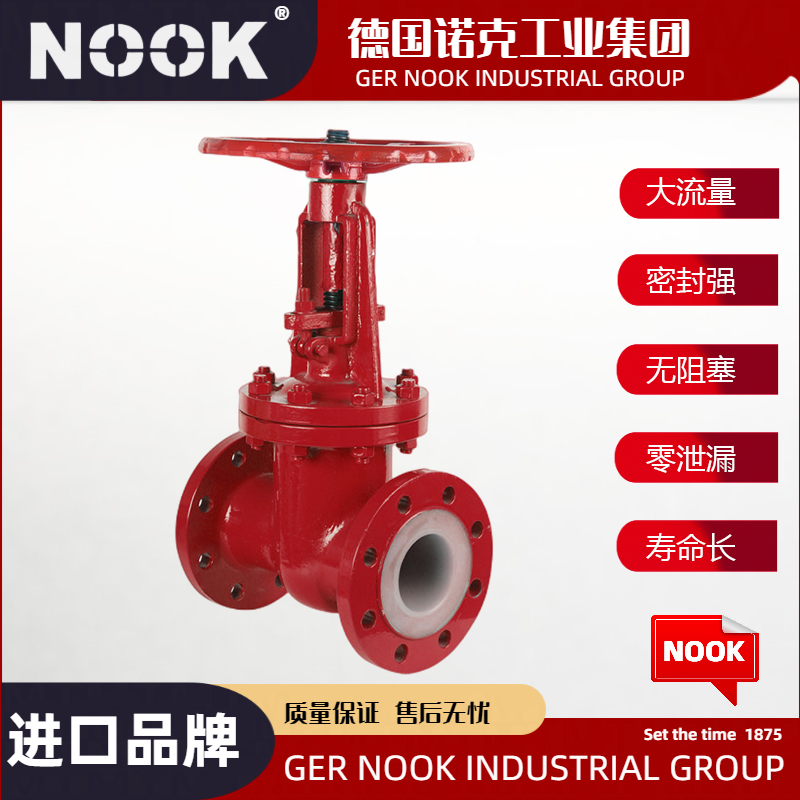

进口衬氟闸阀

产品说明

Z41F46衬氟闸阀@德国NOOK诺克适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

产品特点

1、阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2、密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3、填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5、介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。

技术规范

设计标准	GB12234
结构长度	GB12221
法兰标准	JB/T79-94
	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、电动、气动

主要零件材料

零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸阀
	Z	C	P	R	PL	RL
阀体端盖闸板	HT250	WCB	CF8	CF8M	CF3	CF3M
阀杆	1Cr13	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
衬里阀座	PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性4）
填料压盖	WCB		CF8	CF8M	CF3	CF3M
填料	PTFE（F4）		PTFE（F4）		PTFE（F4）
活节螺栓	35		1Cr17Ni2		1Cr17Ni2
阀杆螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
紧固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
螺母			0Cr18Ni9		0Cr18Ni9
手轮	WCB		WCB		WCB

外形结构图

主要外形尺寸PN1.0MPa

公称通径		主要外形链接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	PN1.0MPa
15	1/2	130	95	65	45	3	16	4-14
20	4/4	150	105	75	55	3	18	4-14
25	1	160	115	85	65	3	18	4-14
32	11/4	180	140	100	75	3	18	4-18
40	11/2	200	150	110	85	3	18	4-18
50	2	250	165	125	100	3	18	4-18
65	21/2	265	185	145	120	3	18	4-18
80	3	280	200	160	135	3	20	8-18
100	4	300	220	180	155	3	20	8-18
125	5	325	250	210	185	4	22	8-18
150	6	350	285	240	210	4	22	8-22
200	8	400	340	295	265	4	24	8-22
250	10	450	395	350	320	4	26	12-22

主要外形尺寸PN1.6MPa

公称通径		主要外形链接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	PN1.6MPa
15	1/2	130	95	65	45	3	16	4-14
20	4/4	150	105	75	55	3	18	4-14
25	1	160	115	85	65	3	18	4-14
32	11/4	180	140	100	75	3	18	4-18
40	11/2	200	150	110	85	3	18	4-18
50	2	250	165	125	100	3	18	4-18
65	21/2	265	185	145	120	3	18	4-18
80	3	280	200	160	135	3	20	8-18
100	4	300	220	180	155	3	20	8-18
125	5	325	250	210	185	4	22	8-18
150	6	350	285	240	210	4	22	8-22
200	8	400	340	295	265	4	24	12-22
250	10	450	405	355	320	4	26	12-26

主要外形尺寸PN2.5MPa

公称通径		主要外形链接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	PN2.5MPa
15	1/2	130	95	65	45	3	16	4-14
20	4/4	150	105	75	55	3	18	4-14
25	1	160	115	85	65	3	18	4-14
32	11/4	180	140	100	75	3	18	4-18
40	11/2	200	150	110	85	3	18	4-18
50	2	250	165	125	100	3	20	4-18
65	21/2	265	185	145	120	3	22	8-18
80	3	280	200	160	135	3	24	8-18
100	4	300	235	190	155	3	24	8-22
125	5	325	270	220	185	4	26	8-26
150	6	350	300	250	210	4	28	8-26
200	8	400	360	310	275	4	30	12-26
250	10	450	425	370	330	4	32	12-30

 主体零件示意图

进口衬氟闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口衬氟闸阀知识专区

德国NOOK诺克@衬氟闸阀是一种特殊的阀门，其主体通常由金属制成，而内部接触流体的部分则衬有氟塑料，如聚四氟乙烯(PTFE)。这种结构结合了金属的强度和氟塑料的耐腐蚀性，使得阀门既坚固耐用又具有优异的化学稳定性。以下是关于衬氟闸阀的详细介绍：

一、基本概述

• 定义：衬氟闸阀是阀门的一种，其启闭件是闸板，闸板的运动方向与流体方向相垂直。

• 工作原理：通过闸板的升降来控制流体的通断。当闸板升起时，流体可以通过；当闸板降下时，流体被截断。

二、产品特点

1. 耐腐蚀性强：内衬的氟塑料层能够抵抗强酸、强碱及各种有机溶剂的腐蚀，保护阀门内部不受化学物质的侵蚀。

2. 密封性能好：衬氟材料在阀座和阀瓣之间形成了良好的密封，防止介质泄漏。

3. 流体阻力小：由于衬氟闸阀的密封面受介质的冲刷和侵蚀小，因此流体阻力也相应较小。

4. 操作简便：衬氟闸阀通常通过手动或自动装置进行操作，如手动操作杆、手轮、电动、气动或液动装置等，满足不同工况的需求。

5. 适用范围广：适用于化工、石油、制药、环保等行业，特别是需要处理腐蚀性流体的场合。

三、类型与规格

• 类型：根据驱动方式的不同，衬氟闸阀可分为手动衬氟闸阀、电动衬氟闸阀、气动衬氟闸阀等。

• 规格：衬氟闸阀的规格多种多样，以适应不同管径和流体压力的需求。具体规格包括公称压力、公称通径、工作温度等参数。

四、选购与维护

选购注意事项

1. 品牌与厂家：选择有着良好品牌口碑和较长历史的厂家或品牌，这些厂家通常能够提供更可靠的产品和更完善的售后服务。

2. 材质与性能：注意衬氟闸阀的材质、耐压性能、耐腐蚀能力以及密封性能等参数，这些参数直接关系到设备在实际工作中的稳定性和安全性。

3. 适用环境：根据具体的使用环境来选择合适的型号和规格，如介质的种类、流量大小、工作压力等因素都需考虑在内。

维护方法

1. 定期检查：定期检查阀门的密封性能，确保阀门密封良好。可通过观察阀门是否有泄漏现象，或者在阀门上喷上一层肥皂水观察是否有气泡产生等方法进行判断。

2. 清洗与润滑：定期清洗阀门内部的杂质，防止杂质堆积影响阀门的正常运行。同时，定期润滑阀门的活动部件以减少磨损和摩擦。

3. 保护措施：阀门长时间不使用时，应关闭阀门并进行保护。可以在阀门表面喷涂一层防锈剂或用塑料袋包裹阀门以防止氧化和腐蚀。

五、应用实例

在化工、石油和制药等工业领域，腐蚀性流体的输送与控制是一个长期存在的挑战。衬氟闸阀因其优异的耐腐蚀性能而被广泛应用于这些领域。例如，在处理硫酸、盐酸、硝酸等腐蚀性化学品时，衬氟闸阀能够提供可靠的控制解决方案；在油井开采和输送过程中，衬氟闸阀用于腐蚀管理；在制药行业中，衬氟闸阀用于控制高纯度化学品的流动；在环保行业中，衬氟闸阀则用于处理废水和废气中的腐蚀性成分。

综上所述，衬氟闸阀是一种具有优异耐腐蚀性能和广泛适用范围的阀门产品。在选购和使用过程中需要注意相关事项以确保其正常运行和延长使用寿命。
