产品说明

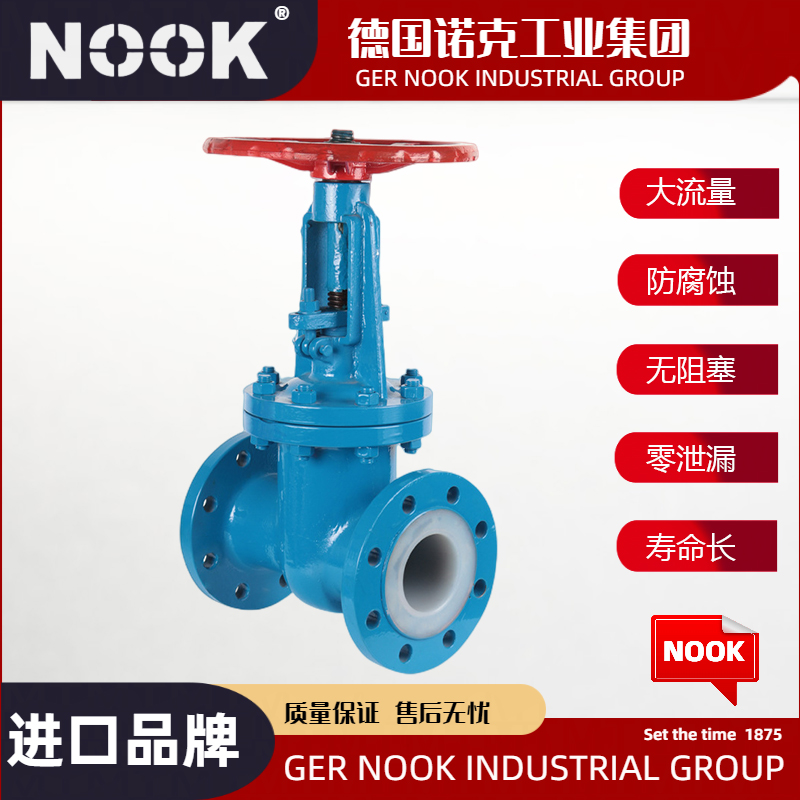

Z41F46防腐蚀衬氟闸阀@德国NOOK诺克适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
产品特点
1、阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2、密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3、填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5、介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。
技术规范
| 设计标准 | GB12234 |
| 结构长度 | GB12221 |
| 法兰标准 | JB/T79-94 |
| GB9113.1-26 |
| 检验试验 | GB/T13927 |
| 驱动方式 | 手动、电动、气动 |
主要零件材料
| 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸阀 |
| Z | C | P | R | PL | RL |
| 阀体端盖闸板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 阀杆 | 1Cr13 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 衬里阀座 | PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性4） |
| 填料压盖 | WCB | CF8 | CF8M | CF3 | CF3M |
| 填料 | PTFE（F4） | PTFE（F4） | PTFE（F4） |
| 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 |
| 阀杆螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 |
| 紧固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti |
| 螺母 |
| 0Cr18Ni9 | 0Cr18Ni9 |
| 手轮 | WCB | WCB | WCB |
外形结构图
主要外形尺寸PN1.0MPa
| 公称通径 | 主要外形链接尺寸 |
| DN | L | D | D1 | D2 | f | b | z-d |
| DN | inch | PN1.0MPa |
| 15 | 1/2 | 130 | 95 | 65 | 45 | 3 | 16 | 4-14 |
| 20 | 4/4 | 150 | 105 | 75 | 55 | 3 | 18 | 4-14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 3 | 18 | 4-14 |
| 32 | 11/4 | 180 | 140 | 100 | 75 | 3 | 18 | 4-18 |
| 40 | 11/2 | 200 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 250 | 165 | 125 | 100 | 3 | 18 | 4-18 |
| 65 | 21/2 | 265 | 185 | 145 | 120 | 3 | 18 | 4-18 |
| 80 | 3 | 280 | 200 | 160 | 135 | 3 | 20 | 8-18 |
| 100 | 4 | 300 | 220 | 180 | 155 | 3 | 20 | 8-18 |
| 125 | 5 | 325 | 250 | 210 | 185 | 4 | 22 | 8-18 |
| 150 | 6 | 350 | 285 | 240 | 210 | 4 | 22 | 8-22 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 24 | 8-22 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 26 | 12-22 |
主要外形尺寸PN1.6MPa
| 公称通径 | 主要外形链接尺寸 |
| DN | L | D | D1 | D2 | f | b | z-d |
| DN | inch | PN1.6MPa |
| 15 | 1/2 | 130 | 95 | 65 | 45 | 3 | 16 | 4-14 |
| 20 | 4/4 | 150 | 105 | 75 | 55 | 3 | 18 | 4-14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 3 | 18 | 4-14 |
| 32 | 11/4 | 180 | 140 | 100 | 75 | 3 | 18 | 4-18 |
| 40 | 11/2 | 200 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 250 | 165 | 125 | 100 | 3 | 18 | 4-18 |
| 65 | 21/2 | 265 | 185 | 145 | 120 | 3 | 18 | 4-18 |
| 80 | 3 | 280 | 200 | 160 | 135 | 3 | 20 | 8-18 |
| 100 | 4 | 300 | 220 | 180 | 155 | 3 | 20 | 8-18 |
| 125 | 5 | 325 | 250 | 210 | 185 | 4 | 22 | 8-18 |
| 150 | 6 | 350 | 285 | 240 | 210 | 4 | 22 | 8-22 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 24 | 12-22 |
| 250 | 10 | 450 | 405 | 355 | 320 | 4 | 26 | 12-26 |
主要外形尺寸PN2.5MPa
| 公称通径 | 主要外形链接尺寸 |
| DN | L | D | D1 | D2 | f | b | z-d |
| DN | inch | PN2.5MPa |
| 15 | 1/2 | 130 | 95 | 65 | 45 | 3 | 16 | 4-14 |
| 20 | 4/4 | 150 | 105 | 75 | 55 | 3 | 18 | 4-14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 3 | 18 | 4-14 |
| 32 | 11/4 | 180 | 140 | 100 | 75 | 3 | 18 | 4-18 |
| 40 | 11/2 | 200 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 250 | 165 | 125 | 100 | 3 | 20 | 4-18 |
| 65 | 21/2 | 265 | 185 | 145 | 120 | 3 | 22 | 8-18 |
| 80 | 3 | 280 | 200 | 160 | 135 | 3 | 24 | 8-18 |
| 100 | 4 | 300 | 235 | 190 | 155 | 3 | 24 | 8-22 |
| 125 | 5 | 325 | 270 | 220 | 185 | 4 | 26 | 8-26 |
| 150 | 6 | 350 | 300 | 250 | 210 | 4 | 28 | 8-26 |
| 200 | 8 | 400 | 360 | 310 | 275 | 4 | 30 | 12-26 |
| 250 | 10 | 450 | 425 | 370 | 330 | 4 | 32 | 12-30 |

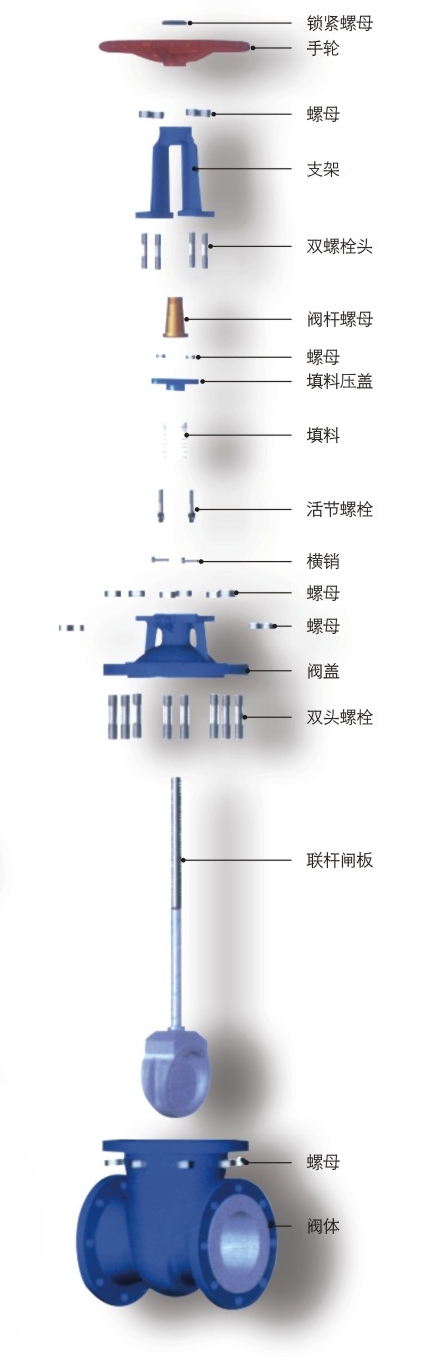

主体零件示意图
