进口油田闸阀

产品说明

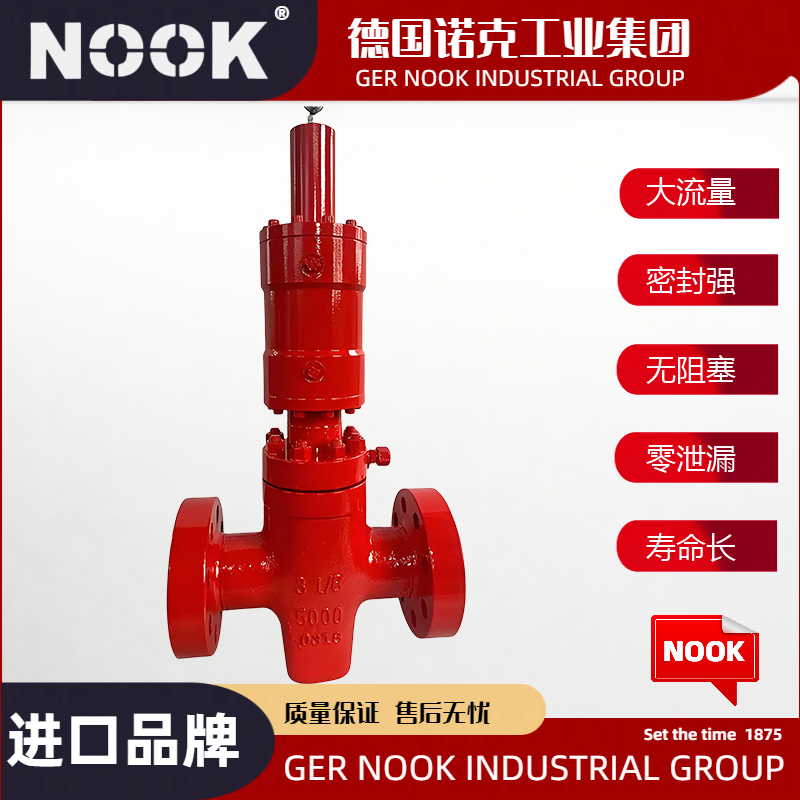

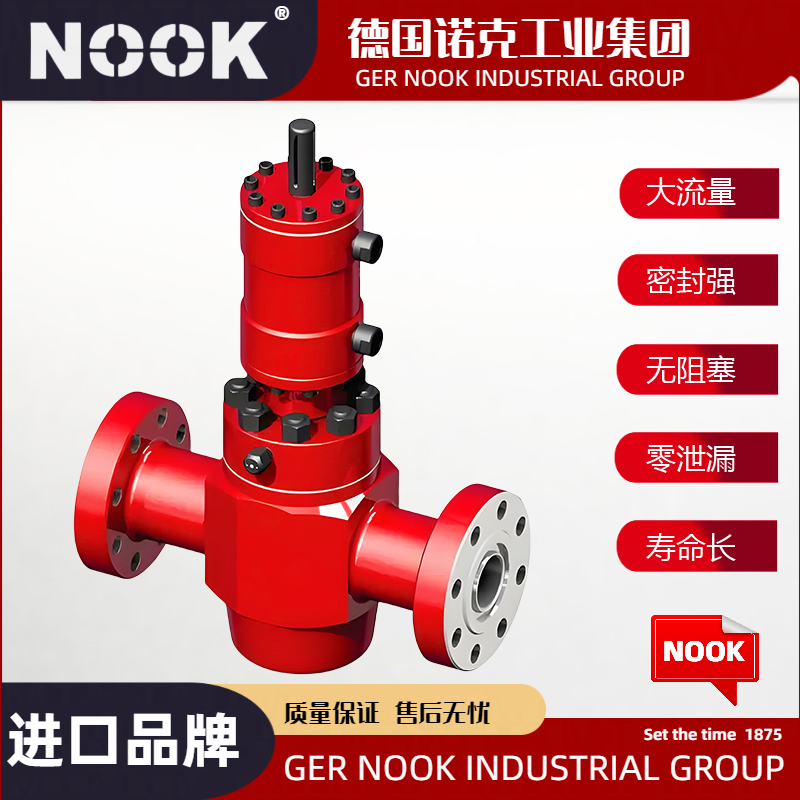

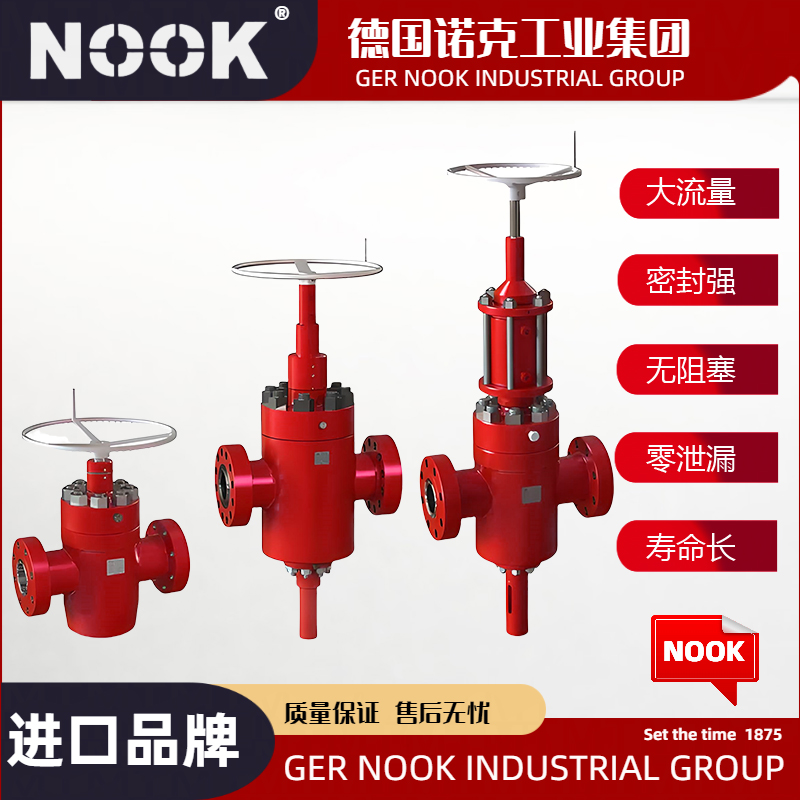

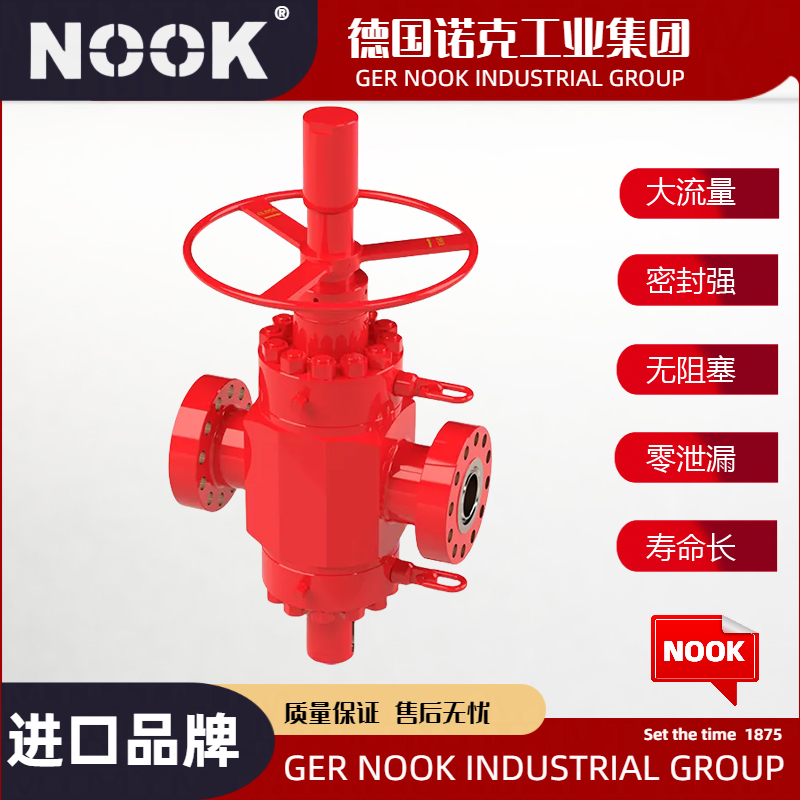

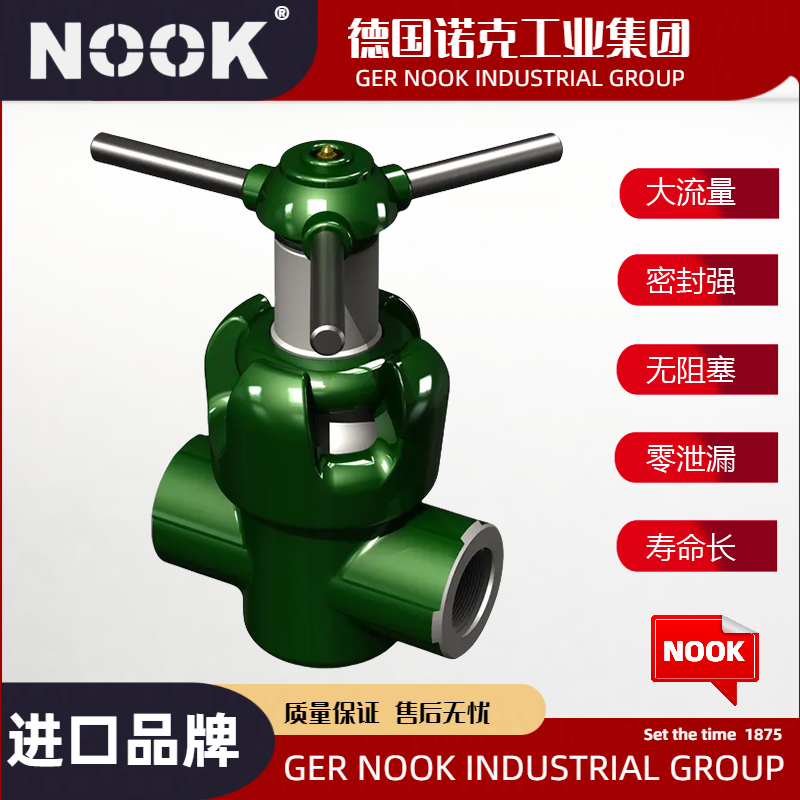

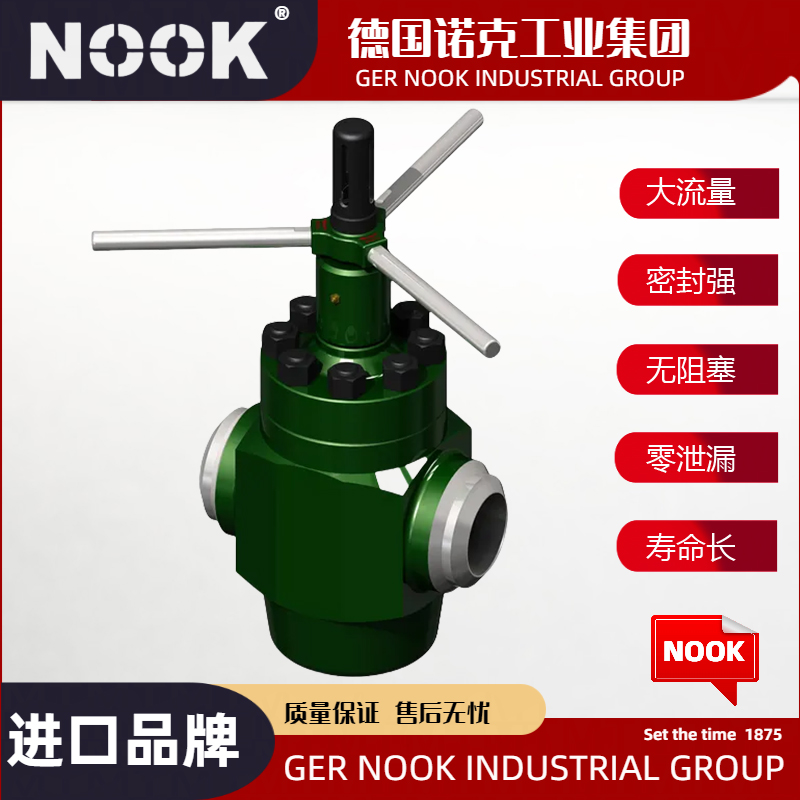

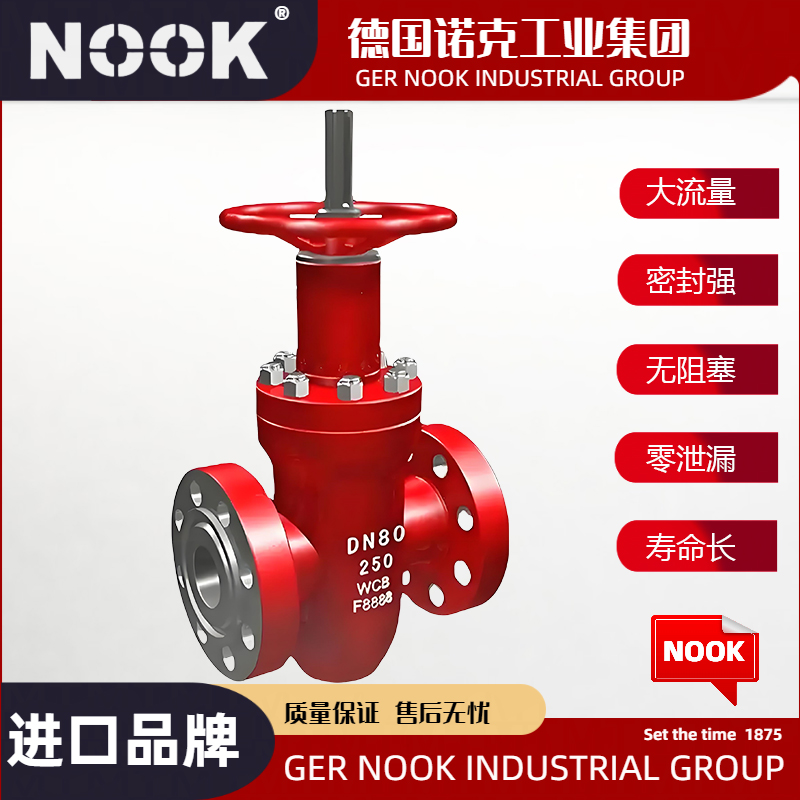

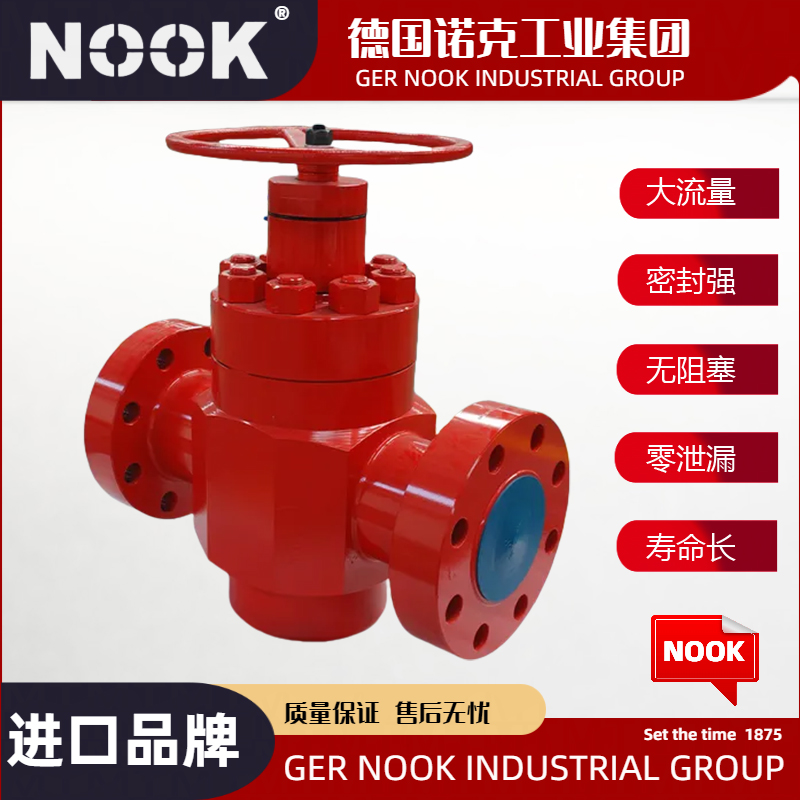

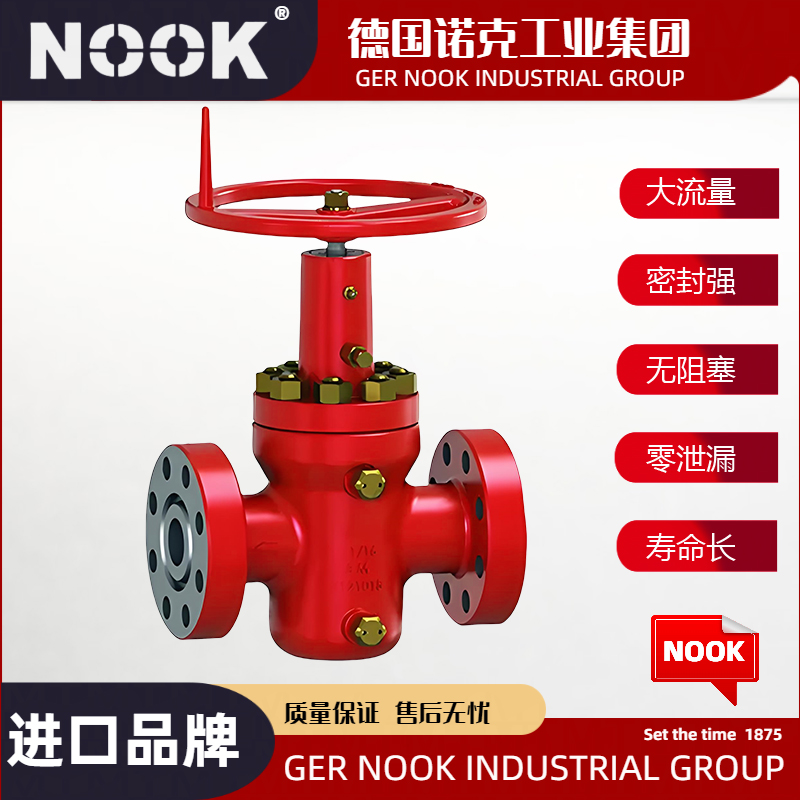

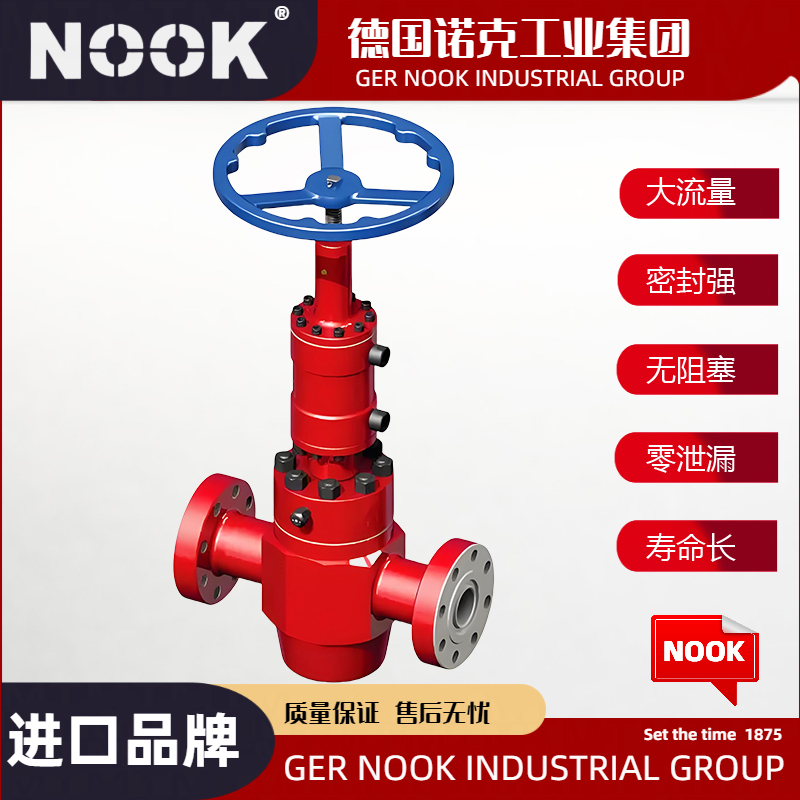

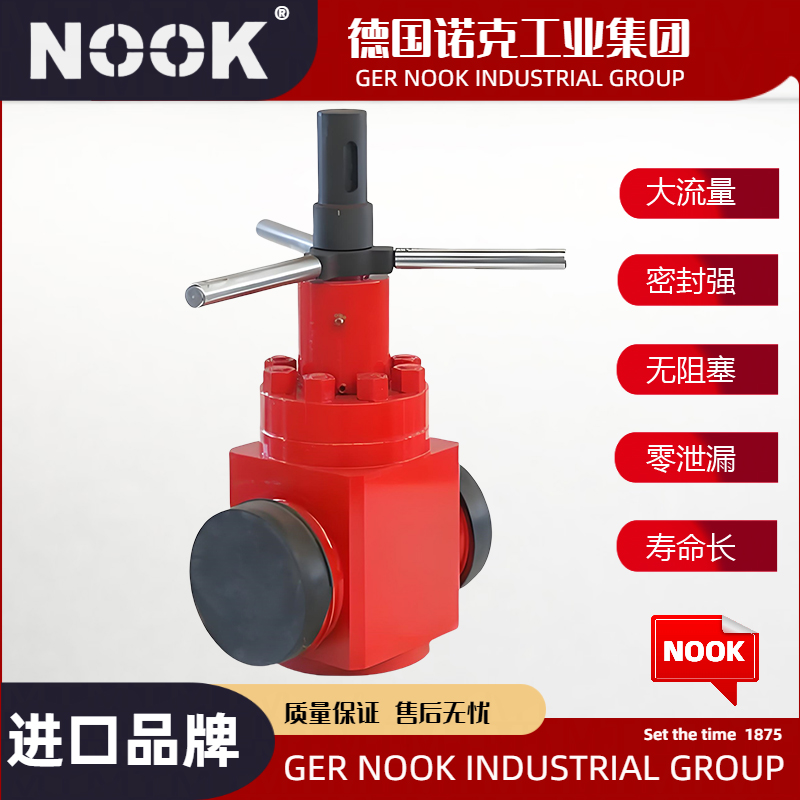

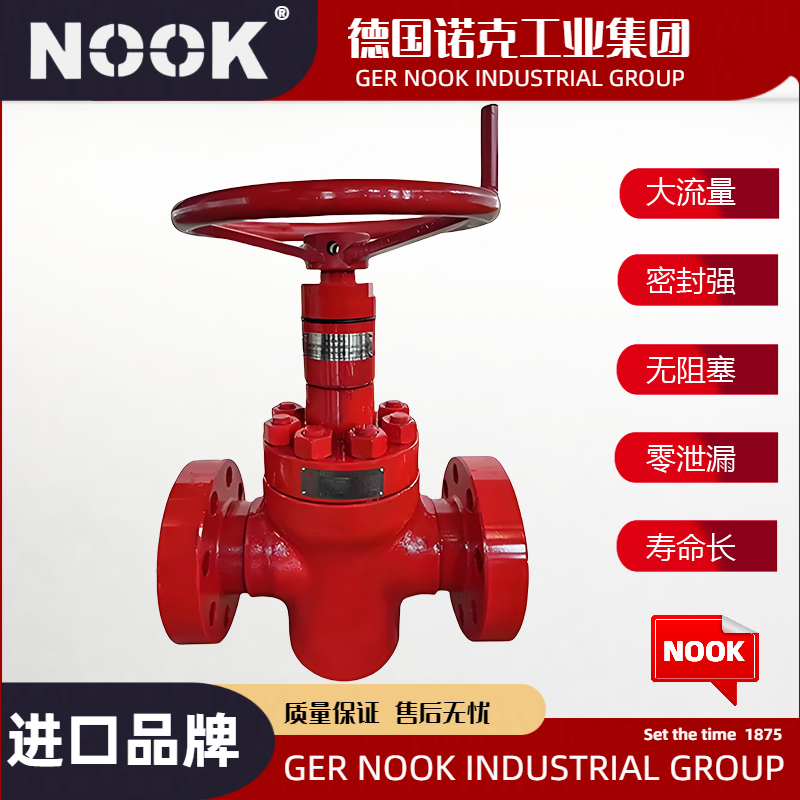

Z43Y、Z63Y、Z83Y、Z23Y油田闸阀@德国NOOK诺克采用新型平衡浮动式密封结构，适用于压力不大于45MPa，温度不高于120℃的油、天燃气等管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测度严格、操作轻便，具有较强防腐、耐磨、耐冲蚀性能，是石油工业界一种理想的新型装备。

结构特征

1、 采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2、 闸板下部开有导流孔，并给予精密导向，同时密封部均喷焊硬质合金，耐冲蚀。
3、 阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、 关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5、 由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、 开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。

采用标准

设计标准		JB/T5298、APl6D
结构长度	法兰	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
连接法兰		GB/T9113、JB/T 79 ANSl 16.5a
对焊端		GB/T 12224
试验和检验		GB/T3927、JB/T 9092

性能规范

压 力 等 级	16	20	25	32	35	40
工作压力（Mpa）	≤16	≤20	≤25	≤32	≤35	≤40
强度试验（Mpa）	24	30	37.5	48	52.5	60
密封试验（Mpa）	17.6	22	27.5	35.2	38.5	44
介 质	水、油、天燃气
温 度	-19～120℃
抗硫型	含H2S、CO2的石油、天然气等

Z43Y外形结构图

Z43Y主要外形尺寸

公称压力PN	公称通径DN	主要外形尺寸和连接尺寸
		L	H	D0	D1	D2	D	b	Z-φd	L0
16MPa  22MPa	25	210	345	25	50.8	101.5	150	29	4-26	200
	32	240	350	29	60-32	111.0	160	29	4-26	220
	40	260	380	36	68.28	124.0	180	32	4-29.5	280
	50	300	400	45	95.25	165.0	215	38.5	8-26	300
	65	320	440	58	107.95	190.5	245	41.5	8-29.5	350
	80	360	500	72	123.82	190.5	240	38.5	8-26	360
	100	450	540	90	149.22	235.0	290	44.5	8-32.5	400
	150	560	620	135	211.12	317.5	380	56	12-32.5	450
25MPa 35MPa	25	220	345	25	50.8	101.5	150	29	4-26	200
	32	250	350	29	60-32	111.0	160	29	4-26	220
	40	270	380	36	68.28	124.0	180	32	4-29.5	280
	50	310	400	45	95.25	165.0	215	38.5	8-26	300
	65	340	440	58	107.95	190.5	245	41.5	8-29.5	350
	80	380	500	72	136.25	203.0	265	48	8-32.5	360
	100	480	540	90	161.92	241.5	310	54	8-35.5	400
	150	580	620	135	211.12	317.5	395	83	12-39	450

Z63Y外形结构图

Z63Y主要外形尺寸

公称压力PN	公称通径DN	主要外形尺寸和连接尺寸
		L	H	D0	D1	L0
16MPa  22MPa		160	345	25	42	200
	32	180	350	29	54	220
	40	210	380	36	60	280
	50	230	400	45	73	300
	65	250	440	58	89	350
	80	270	500	72	108	360
	100	320	540	90	133	400
	150	500	620	135	192	450
25MPa 35MPa	25	160	345	25	42	200
	32	180	350	29	56	220
	40	210	380	36	64	280
	50	230	400	45	76	300
	65	250	440	58	89	350
	80	270	500	72	114	360
	100	320	540	90	146	400
	150	500	620	135	192	450

Z83Y外形尺寸图

Z83Y主要外形尺寸

公称压力 （MPa）	公称通径 （MPa）	尺寸（mm）
		L	L1	H	D0	D1	D2	b	L0
16 22	40	210	370	380	36	88.8	120	20	280
	50	230	410	400	45	88.8	120	20	300
	65	240	440	440	58	88.8	120	20	350
	80	270	490	500	72	107.8	140	20	360
25 35	40	230	390	380	36	88.8	120	20	280
	50	240	420	400	45	88.8	120	20	300
	65	260	460	440	58	88.8	120	20	350
	80	290	510	500	72	107.8	140	20	360

Z23Y/X外形结构图

Z23Y/X主要外形及连接尺寸

公称通径 DN(mm)	尺寸(mm)								重量 (Kg)
	DN	L	L1	Tr	SR	H	H1	DO
50	47	212	30	120×6	40	364	312	440	60
65	57	235	30	130×6	40	402	330	480	75
80	70	267	35	150×6	60	495	41 1	500	90
100	92	330	45	180×8	74	543	443	500	110

操作方式

1、阀门出厂前均作了强度和密封试验，使用时所有连接处均应保持初始状态。
2、 本系列阀门操作手轮上标有启闭旋向标志，明杆式上部配有启闭高度标尺,以供调节指示。
3、本阀门与管线焊接时，应将阀门开启，适当用潮湿物保护颈部，尽量减少高温热传导，以防损坏密封填料件。
4、关闭阀门时严禁使用加力杆，闸板关闭至顶端时手轮应回转1/2圈使闸板处于浮动状态。
5、阀门在使用过程中，应定期向阀帽注脂接头注入定量润滑脂。
6、阀门在使用过程中，如因易损件而泄漏，应及时更换。
7、阀门在检修过程中，应将内腔清洗干净，组装时应将各传动部位加润滑脂。
 8、阀门储存停用期间，应将闸板处于关闭位置，长期存放应置于通风干燥处，定期检查保养。

使用说明

1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。
2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线
3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病。
4、平板闸阀关闭时能自动卸掉内腔高压，保证使用安全。
5、  全封闭结构，防护性能好，可适应全天候要求。

进口油田闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口油田闸阀知识专区

德国NOOK诺克@油田闸阀是专门用于油田开采、输送和加工过程中控制流体流动的阀门。这些阀门具有特定的设计特点和要求，以适应油田环境的复杂性和流体的特殊性。以下是对油田闸阀的详细介绍：

一、基本概述

油田闸阀是阀门的一种，其工作原理是通过闸板的升降来控制流体的通断。闸板垂直于流体方向，当闸板升起时，流体可以通过；当闸板降下时，流体被截断。油田闸阀广泛应用于油田的采油、注水、油气集输等系统中，是油田生产的重要设备之一。

二、产品特点

1. 耐高压：油田闸阀需要承受较高的工作压力，以确保在油田开采和输送过程中流体的稳定流动。

2. 耐腐蚀：油田流体中常含有腐蚀性物质，因此油田闸阀需要具备良好的耐腐蚀性能，以保证长期稳定运行。

3. 密封性好：油田闸阀的密封面需要采用特殊材料和处理工艺，以确保在关闭状态下实现零泄漏。

4. 操作简便：油田闸阀的操作机构设计合理，便于工人操作和维护。

三、类型与规格

油田闸阀根据不同的分类标准有多种类型，如按驱动方式可分为手动闸阀、电动闸阀、气动闸阀等；按结构形式可分为平板闸阀、楔式闸阀等。同时，油田闸阀的规格也多种多样，以适应不同管径和流体压力的需求。

四、市场情况

目前，油田闸阀市场竞争激烈，国内外众多阀门制造企业都在积极开发和生产油田闸阀产品。这些产品不仅在国内油田得到广泛应用，还出口到多个国家和地区。随着油田开采技术的不断进步和油田生产规模的不断扩大，油田闸阀的市场需求也将持续增长。

五、选购与安装

在选购油田闸阀时，需要考虑以下因素：

1. 流体特性：了解流体的种类、温度、压力等参数，以选择合适的阀门材质和密封形式。

2. 管道规格：根据管道的直径、壁厚等参数选择合适的阀门规格。

3. 操作要求：根据操作环境和条件选择合适的驱动方式和操作机构。

在安装油田闸阀时，需要遵循以下原则：

1. 确保安装位置正确：阀门应安装在便于操作和维修的位置，且阀门的流向应与管道介质的流向一致。

2. 检查阀门密封性：在安装前应对阀门进行密封性检查，确保阀门在关闭状态下无泄漏。

3. 按照规范安装：遵循相关的安装规范和标准进行操作，确保阀门的安装质量和安全性能。

六、维护与保养

为了保持油田闸阀的良好性能和延长使用寿命，需要定期进行维护和保养。具体内容包括：

1. 定期检查密封面：检查阀座和闸板之间的密封面是否磨损或损坏，如有必要应及时更换。

2. 清洗阀门内部：定期清洗阀门内部零件和管道内的杂质和污垢，保持阀门的畅通无阻。

3. 润滑传动装置：对阀门的传动装置进行润滑处理，降低摩擦阻力和磨损程度。

4. 定期检查操作机构：检查操作机构是否灵活可靠，如有卡涩或损坏应及时修复或更换。

综上所述，油田闸阀是油田生产中不可或缺的重要设备之一。在选购、安装、使用和维护过程中需要严格遵守相关规范和标准以确保其安全、可靠地运行。
