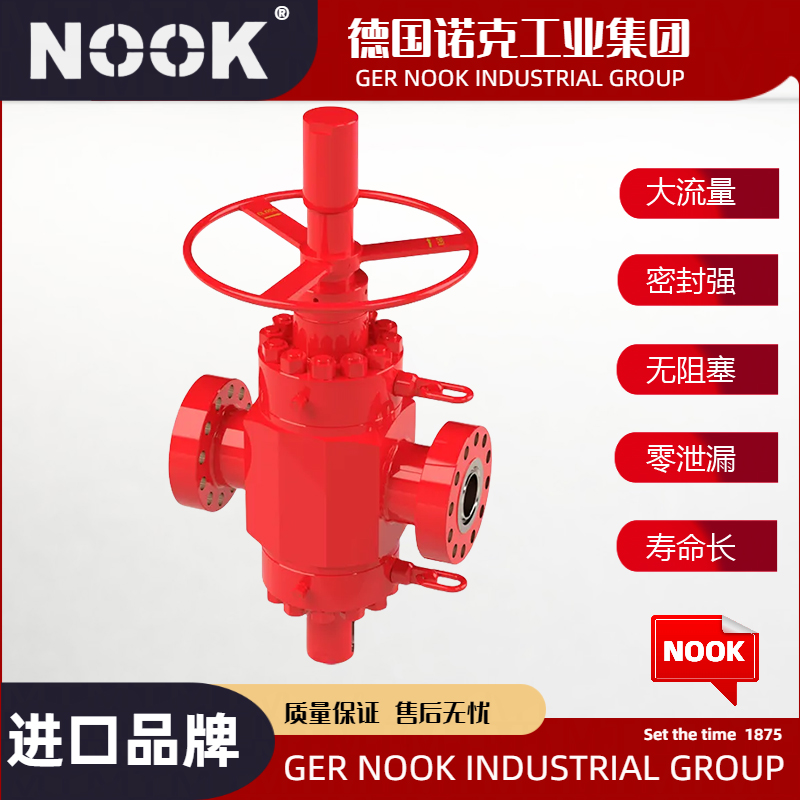

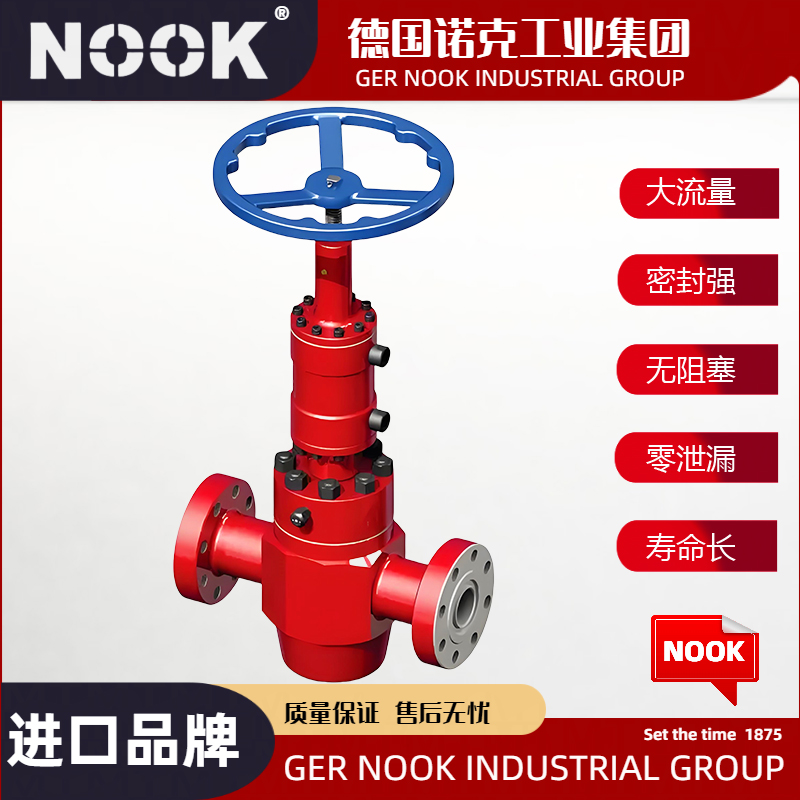

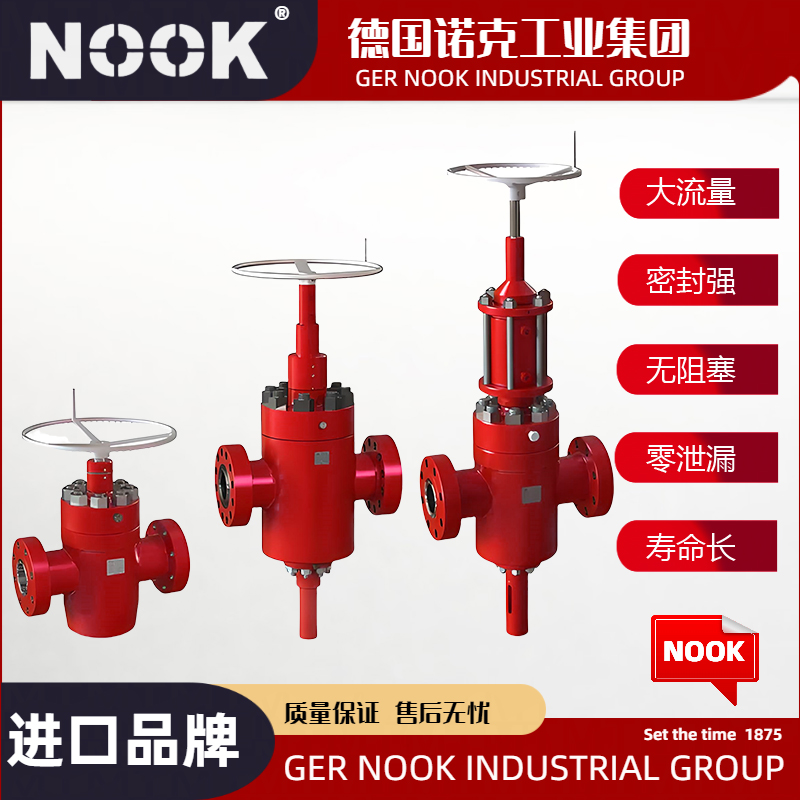

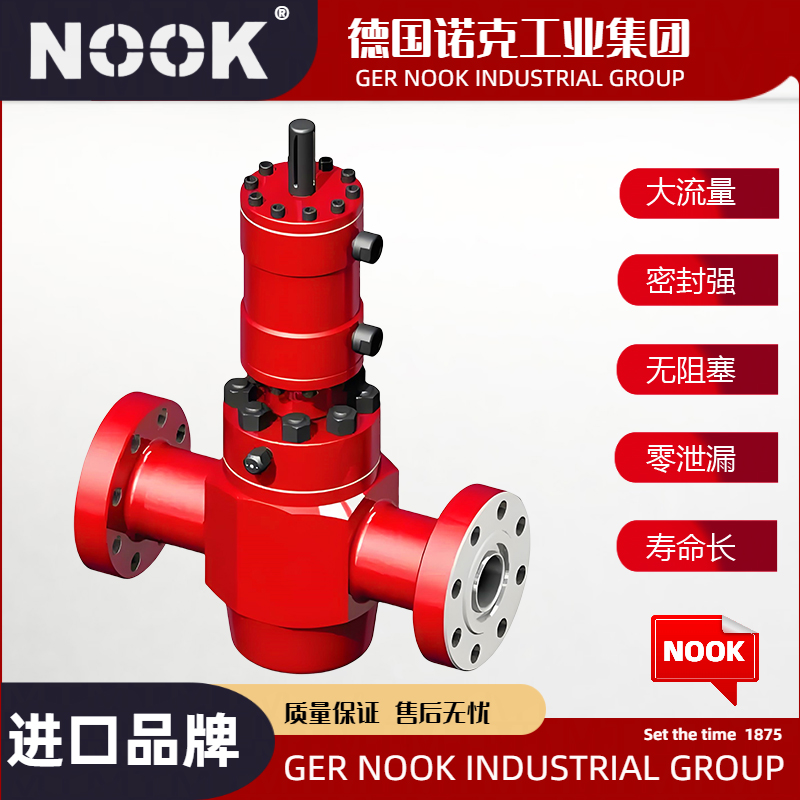

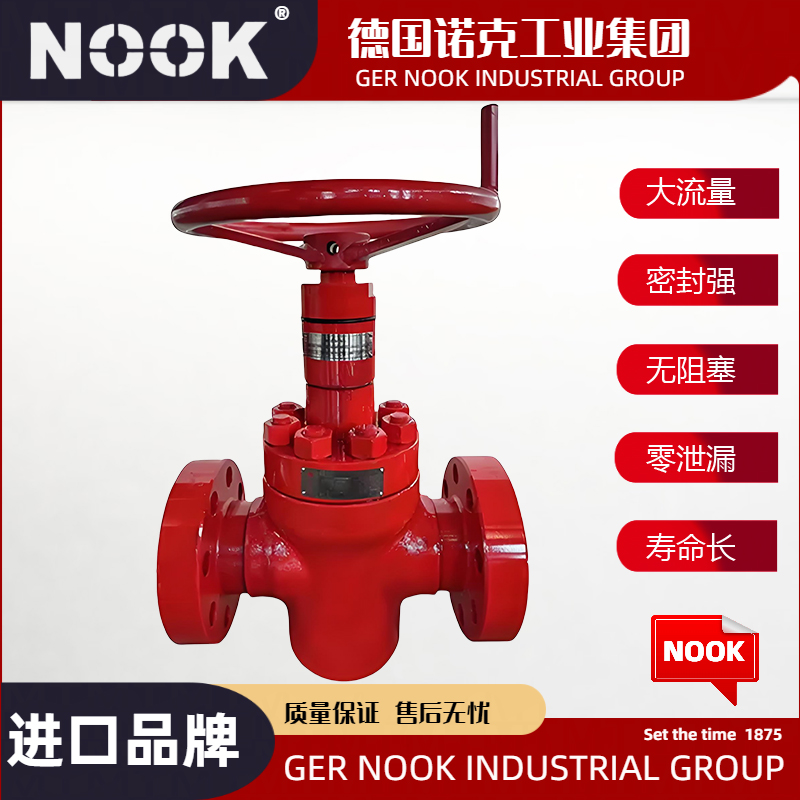

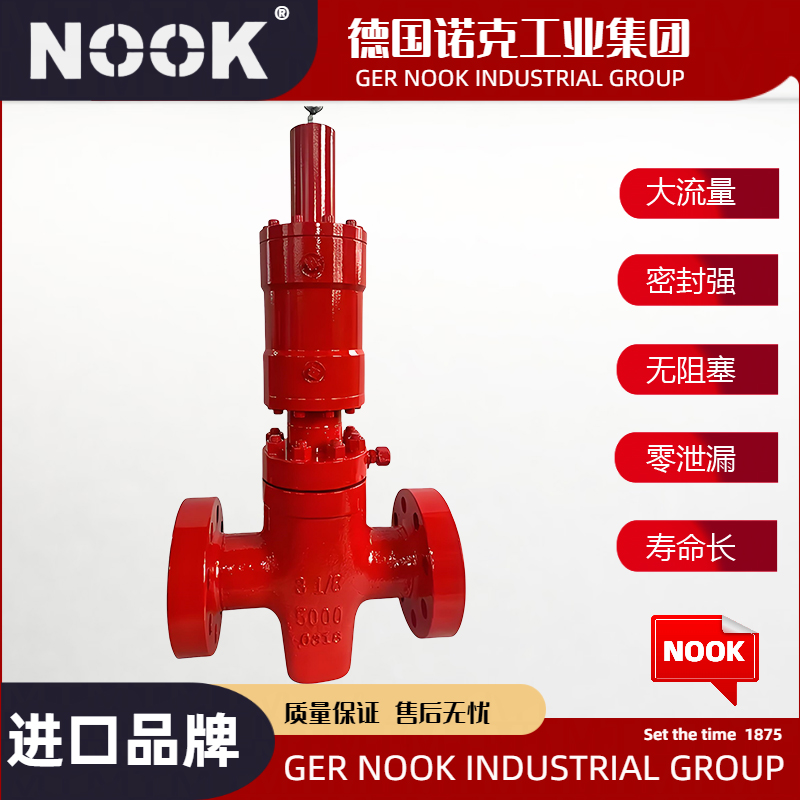

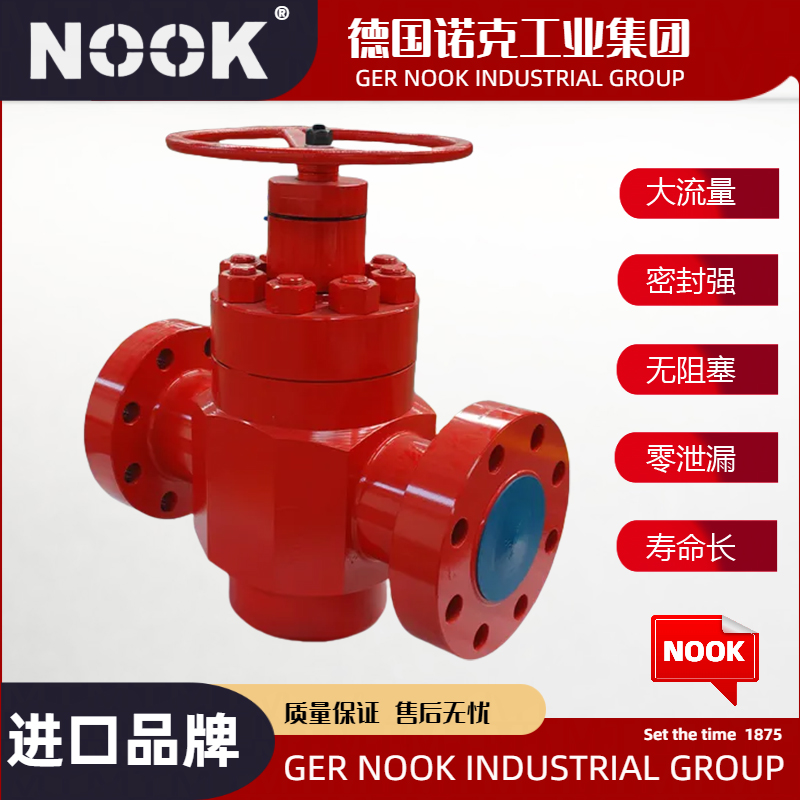

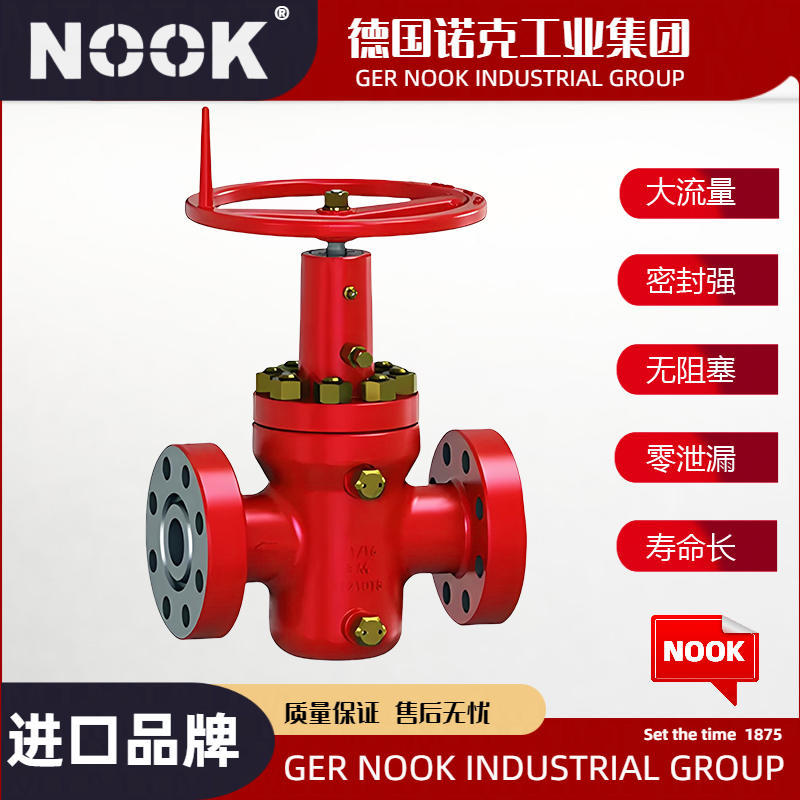

进口油田专用平板闸阀

产品说明

Z43Y、Z63Y、Z83Y油田专用平板闸阀@德国NOOK诺克采用新型平衡浮动式密封结构，适用于压力不大于45MPa，温度不高于120℃的油、天燃气等管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测度严格、操作轻便，具有较强防腐、耐磨、耐冲蚀性能，是石油工业界一种理想的新型装备。

结构特征

1、 采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2、 闸板下部开有导流孔，并给予精密导向，同时密封部均喷焊硬质合金，耐冲蚀。
3、 阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、 关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5、 由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、 开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。

采用标准

设计标准		JB/T5298、APl6D
结构长度	法兰	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
连接法兰		GB/T9113、JB/T 79 ANSl 16.5a
对焊端		GB/T 12224
试验和检验		GB/T3927、JB/T 9092

性能规范

压 力 等 级	16	20	25	32	35	40
工作压力（Mpa）	≤16	≤20	≤25	≤32	≤35	≤40
强度试验（Mpa）	24	30	37.5	48	52.5	60
密封试验（Mpa）	17.6	22	27.5	35.2	38.5	44
介 质	水、油、天燃气
温 度	-19～120℃
抗硫型	含H2S、CO2的石油、天然气等

Z43Y外形结构图

Z43Y主要外形尺寸

公称压力PN	公称通径DN	主要外形尺寸和连接尺寸
		L	H	D0	D1	D2	D	b	Z-φd	L0
16MPa  22MPa	25	210	345	25	50.8	101.5	150	29	4-26	200
	32	240	350	29	60-32	111.0	160	29	4-26	220
	40	260	380	36	68.28	124.0	180	32	4-29.5	280
	50	300	400	45	95.25	165.0	215	38.5	8-26	300
	65	320	440	58	107.95	190.5	245	41.5	8-29.5	350
	80	360	500	72	123.82	190.5	240	38.5	8-26	360
	100	450	540	90	149.22	235.0	290	44.5	8-32.5	400
	150	560	620	135	211.12	317.5	380	56	12-32.5	450
25MPa 35MPa	25	220	345	25	50.8	101.5	150	29	4-26	200
	32	250	350	29	60-32	111.0	160	29	4-26	220
	40	270	380	36	68.28	124.0	180	32	4-29.5	280
	50	310	400	45	95.25	165.0	215	38.5	8-26	300
	65	340	440	58	107.95	190.5	245	41.5	8-29.5	350
	80	380	500	72	136.25	203.0	265	48	8-32.5	360
	100	480	540	90	161.92	241.5	310	54	8-35.5	400
	150	580	620	135	211.12	317.5	395	83	12-39	450

Z63Y外形结构图

Z63Y主要外形尺寸

公称压力PN	公称通径DN	主要外形尺寸和连接尺寸
		L	H	D0	D1	L0
16MPa  22MPa		160	345	25	42	200
	32	180	350	29	54	220
	40	210	380	36	60	280
	50	230	400	45	73	300
	65	250	440	58	89	350
	80	270	500	72	108	360
	100	320	540	90	133	400
	150	500	620	135	192	450
25MPa 35MPa	25	160	345	25	42	200
	32	180	350	29	56	220
	40	210	380	36	64	280
	50	230	400	45	76	300
	65	250	440	58	89	350
	80	270	500	72	114	360
	100	320	540	90	146	400
	150	500	620	135	192	450

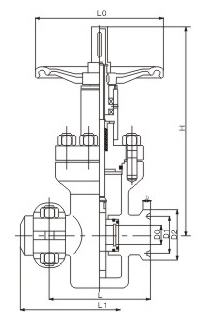

Z83Y外形尺寸图

Z83Y主要外形尺寸

公称压力 （MPa）	公称通径 （MPa）	尺寸（mm）
		L	L1	H	D0	D1	D2	b	L0
16 22	40	210	370	380	36	88.8	120	20	280
	50	230	410	400	45	88.8	120	20	300
	65	240	440	440	58	88.8	120	20	350
	80	270	490	500	72	107.8	140	20	360
25 35	40	230	390	380	36	88.8	120	20	280
	50	240	420	400	45	88.8	120	20	300
	65	260	460	440	58	88.8	120	20	350
	80	290	510	500	72	107.8	140	20	360

Z23Y/X外形结构图

Z23Y/X主要外形及连接尺寸

公称通径 DN(mm)	尺寸(mm)								重量 (Kg)
	DN	L	L1	Tr	SR	H	H1	DO
50	47	212	30	120×6	40	364	312	440	60
65	57	235	30	130×6	40	402	330	480	75
80	70	267	35	150×6	60	495	41 1	500	90
100	92	330	45	180×8	74	543	443	500	110

操作方式

1、阀门出厂前均作了强度和密封试验，使用时所有连接处均应保持初始状态。
2、 本系列阀门操作手轮上标有启闭旋向标志，明杆式上部配有启闭高度标尺,以供调节指示。
3、本阀门与管线焊接时，应将阀门开启，适当用潮湿物保护颈部，尽量减少高温热传导，以防损坏密封填料件。
4、关闭阀门时严禁使用加力杆，闸板关闭至顶端时手轮应回转1/2圈使闸板处于浮动状态。
5、阀门在使用过程中，应定期向阀帽注脂接头注入定量润滑脂。
6、阀门在使用过程中，如因易损件而泄漏，应及时更换。
7、阀门在检修过程中，应将内腔清洗干净，组装时应将各传动部位加润滑脂。
 8、阀门储存停用期间，应将闸板处于关闭位置，长期存放应置于通风干燥处，定期检查保养。

使用说明

1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。
2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线
3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病。
4、平板闸阀关闭时能自动卸掉内腔高压，保证使用安全。
5、  全封闭结构，防护性能好，可适应全天候要求。

进口油田专用平板闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口油田专用平板闸阀知识专区

德国NOOK诺克@油田专用平板闸阀是一种专为油田环境设计的阀门，具有独特的结构和性能特点，以满足油田作业中的特殊需求。以下是对油田专用平板闸阀的详细介绍：

一、定义与特点

• 定义：油田专用平板闸阀是一种关闭件为平行闸板的滑动阀，特别适用于油田作业中的高压、高温、腐蚀性介质等恶劣环境。

• 特点：

1. 耐高压：能够承受油田环境中的高压介质，确保阀门在高压下仍能稳定工作。

2. 耐高温：能够在高温条件下保持密封性和结构稳定性，满足油田作业中的高温需求。

3. 耐腐蚀：采用耐腐蚀材料制造，如不锈钢、合金钢等，以应对油田介质中的腐蚀性成分。

4. 启闭灵活：操作轻便，启闭迅速，适用于频繁开关的场合。

5. 密封可靠：采用浮动阀座和双重密封结构，确保阀门在关闭状态下的密封性能。

二、结构与材质

• 结构：油田专用平板闸阀主要由阀体、闸板、阀座、传动装置等部分组成。闸板与阀座之间的密封面是关键结构，采用特殊设计以实现可靠的密封。

• 材质：阀体和闸板的材质多样，通常选用高强度、耐腐蚀的材料制造，如不锈钢、合金钢等。密封面则采用硬质合金或特殊材料喷焊而成，以提高耐磨性和密封性。

三、工作原理

油田专用平板闸阀的工作原理基于闸板的滑动和密封面的贴合。当阀门关闭时，闸板在传动装置的作用下向阀座移动，直至与阀座紧密贴合。此时，介质压力或阀体自身结构的作用会使密封面更加紧密地贴合在一起，形成可靠的密封。在开启阀门时，闸板与阀座分离，介质得以流通。

四、应用场景

油田专用平板闸阀广泛应用于油田作业的各个环节，包括但不限于：

• 钻井平台：用于控制钻井过程中的介质流动，确保钻井作业的安全和顺利进行。

• 采油树：作为采油树上的关键阀门，用于控制油井的开启和关闭。

• 油气输送管道：在油气输送管道系统中作为控制阀使用，确保介质的稳定输送和管道系统的安全运行。

• 放空系统：在放空系统中作为切断阀使用，防止介质泄漏和环境污染。

五、注意事项

• 在选购油田专用平板闸阀时，应根据介质特性、压力等级、工作温度等参数进行选择，确保阀门能够满足工况需求。

• 安装和使用过程中应严格按照操作规程进行，避免因操作不当导致阀门损坏或泄漏。

• 定期对阀门进行检查和维护保养，保持其处于良好的工作状态。特别是要注意检查密封面的磨损情况，及时更换磨损严重的密封件。
