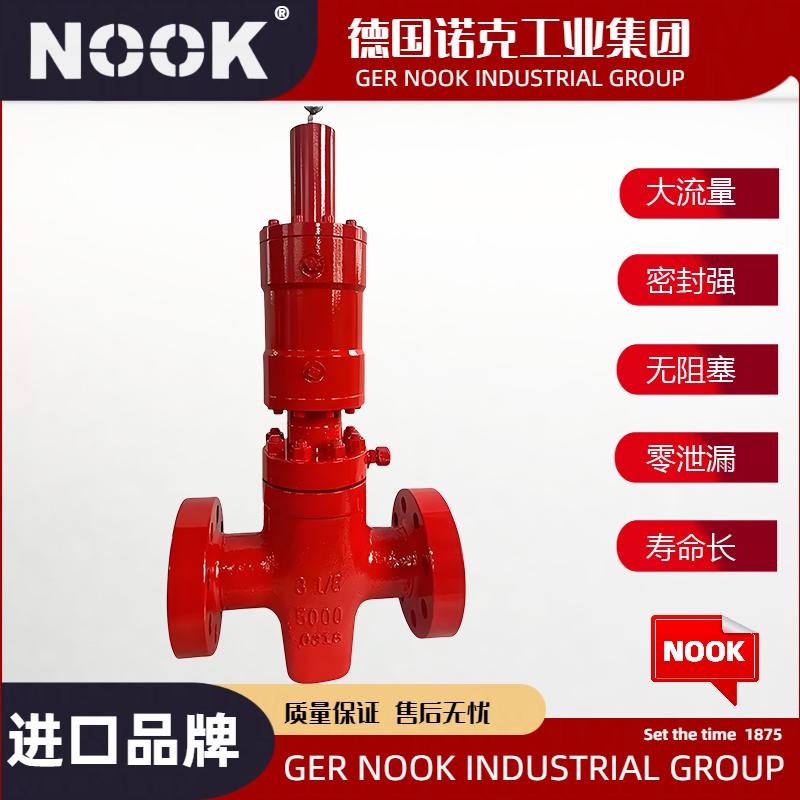

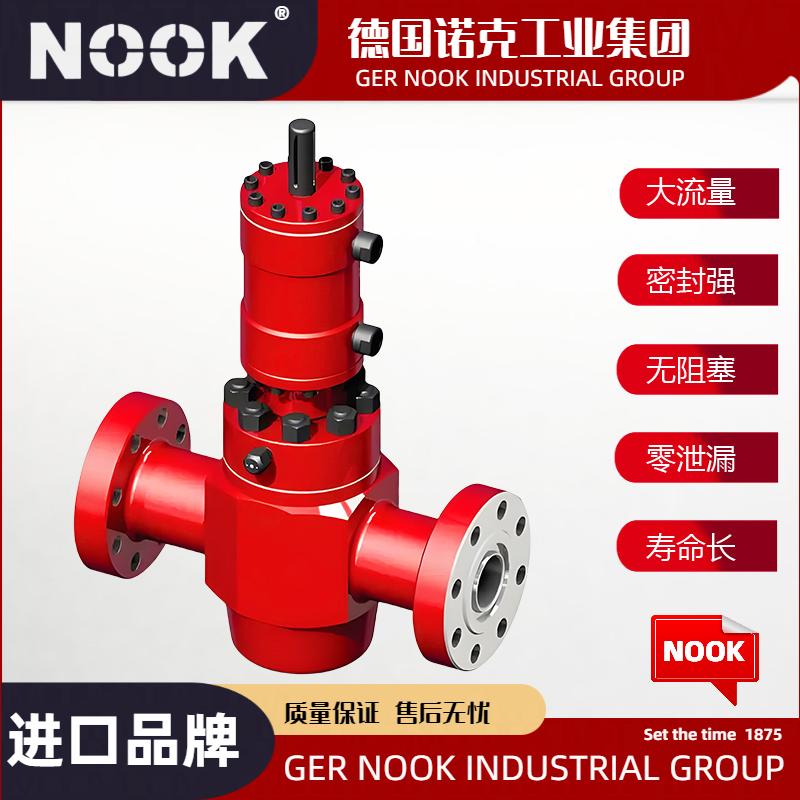

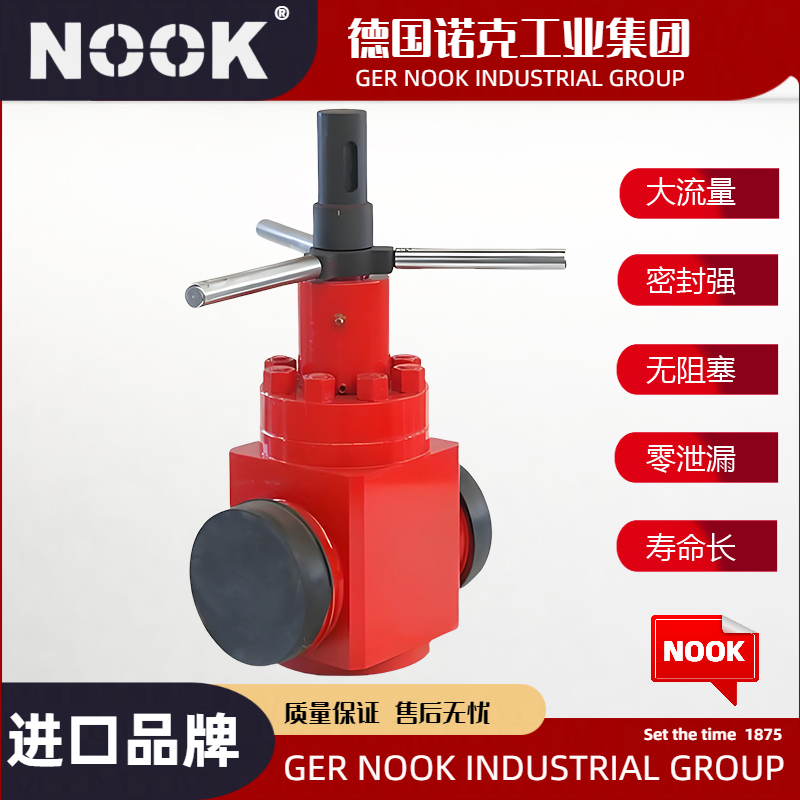

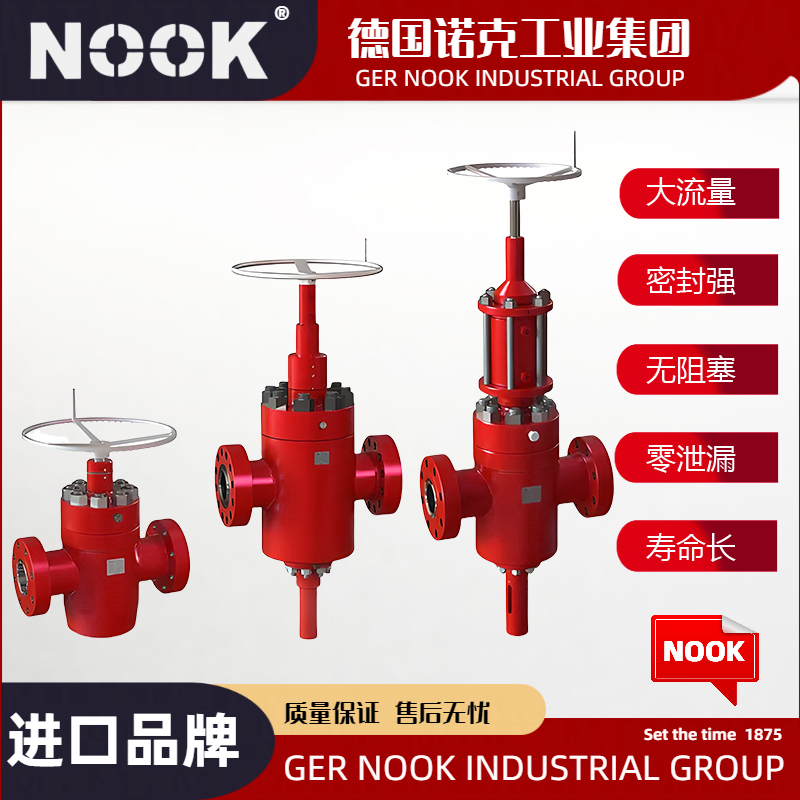

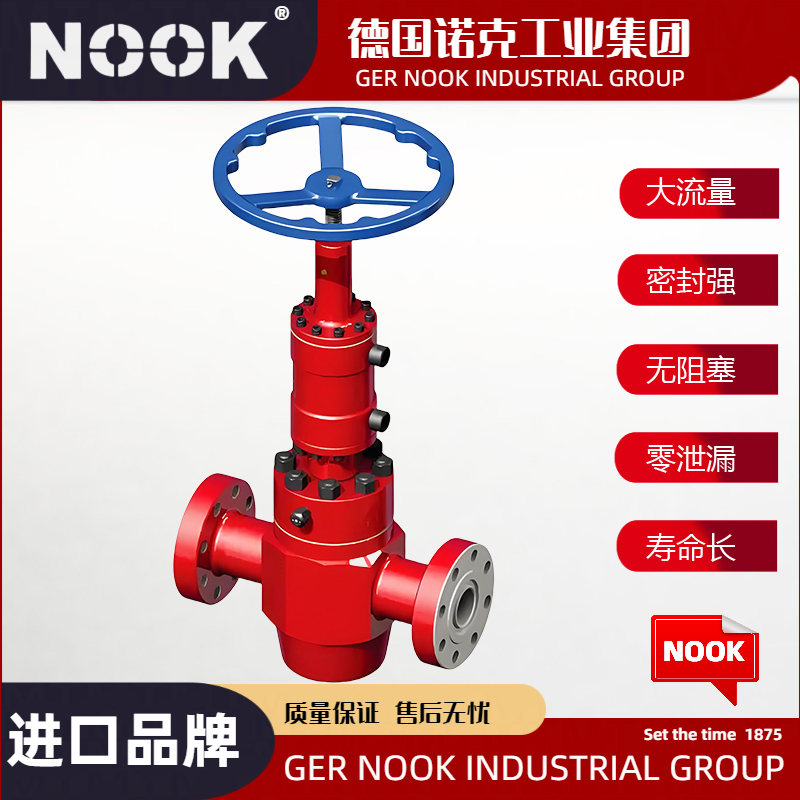

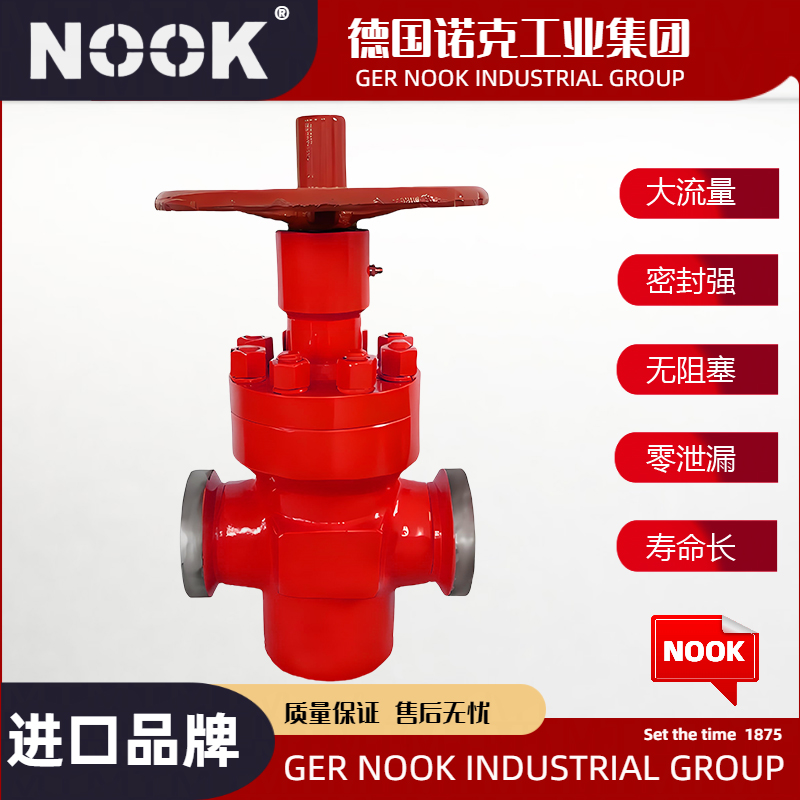

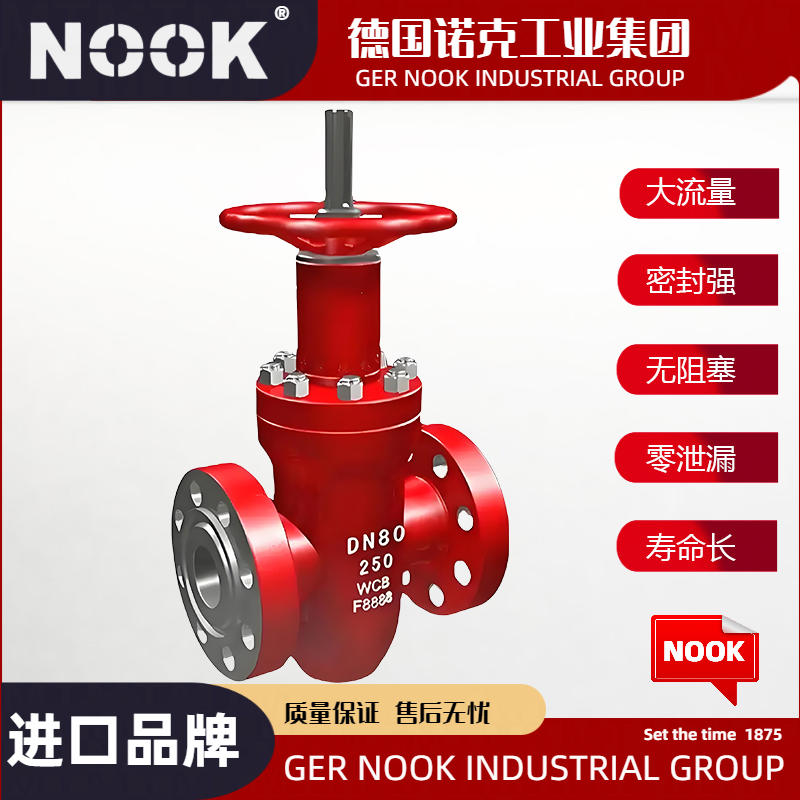

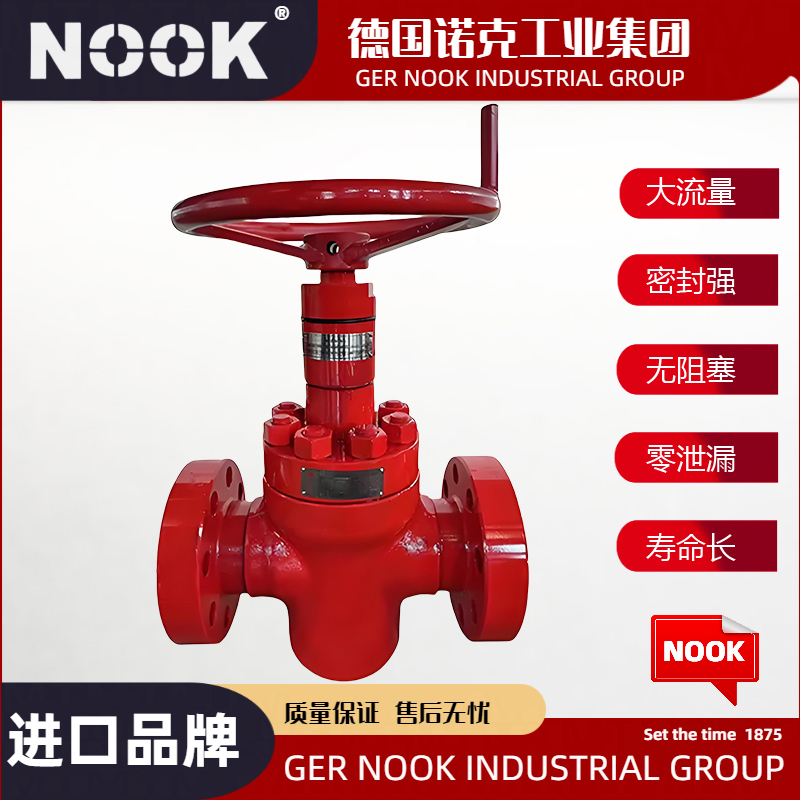

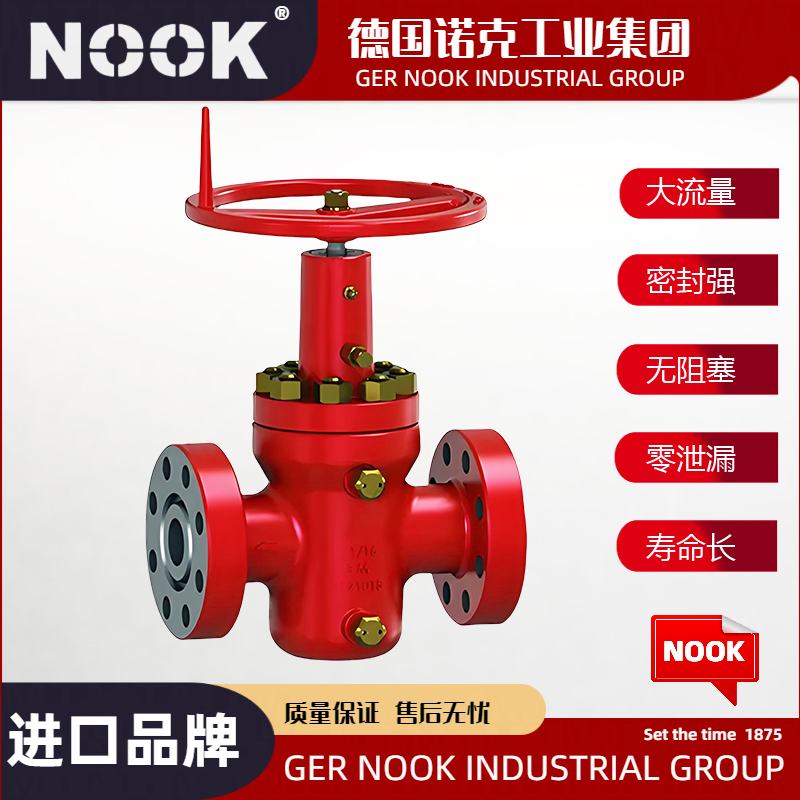

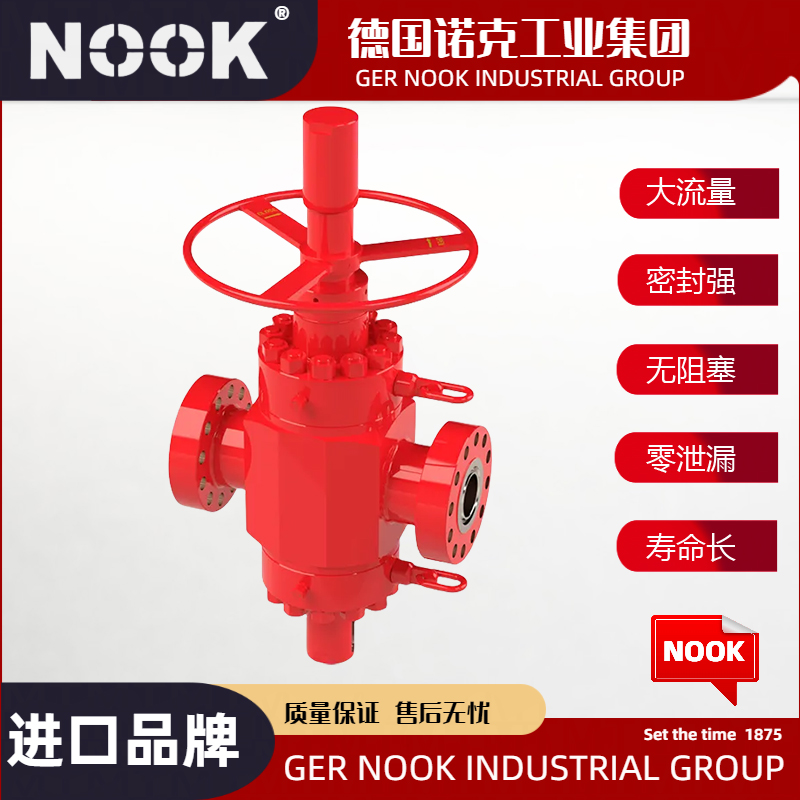

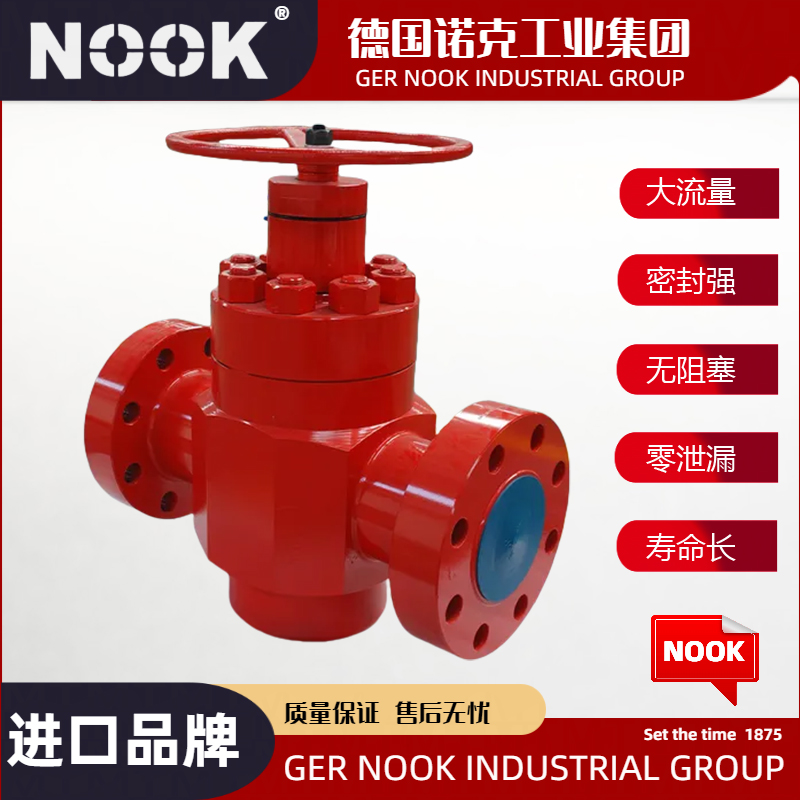

Z83Y卡箍闸阀@德国NOOK诺克采用新型平衡浮动式密封结构，适用于压力不大于45MPa，温度不高于120℃的油、天燃气等管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测度严格、操作轻便，具有较强防腐、耐磨、耐冲蚀性能，是石油工业界一种理想的新型装备。
1、 采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2、 闸板下部开有导流孔，并给予精密导向，同时密封部均喷焊硬质合金，耐冲蚀。
3、 阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、 关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5、 由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、 开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
| 设计标准 | JB/T5298、APl6D | |
| 结构长度 | 法兰 | GB/T 12221、JB/T 5298 |
| 焊接 | GB/T 15188.1 | |
| 连接法兰 | GB/T9113、JB/T 79 ANSl 16.5a | |
| 对焊端 | GB/T 12224 | |
| 试验和检验 | GB/T3927、JB/T 9092 | |
| 压 力 等 级 | 16 | 20 | 25 | 32 | 35 | 40 |
| 工作压力（Mpa） | ≤16 | ≤20 | ≤25 | ≤32 | ≤35 | ≤40 |
| 强度试验（Mpa） | 24 | 30 | 37.5 | 48 | 52.5 | 60 |
| 密封试验（Mpa） | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 |
| 介 质 | 水、油、天燃气 | |||||
| 温 度 | -19～120℃ | |||||
| 抗硫型 | 含H2S、CO2的石油、天然气等 | |||||
| 公称压力 （MPa） | 公称通径 （MPa） | 尺寸（mm） | |||||||
| L | L1 | H | D0 | D1 | D2 | b | L0 | ||
| 16 22 | 40 | 210 | 370 | 380 | 36 | 88.8 | 120 | 20 | 280 |
| 50 | 230 | 410 | 400 | 45 | 88.8 | 120 | 20 | 300 | |
| 65 | 240 | 440 | 440 | 58 | 88.8 | 120 | 20 | 350 | |
| 80 | 270 | 490 | 500 | 72 | 107.8 | 140 | 20 | 360 | |
| 25 35 | 40 | 230 | 390 | 380 | 36 | 88.8 | 120 | 20 | 280 |
| 50 | 240 | 420 | 400 | 45 | 88.8 | 120 | 20 | 300 | |
| 65 | 260 | 460 | 440 | 58 | 88.8 | 120 | 20 | 350 | |
| 80 | 290 | 510 | 500 | 72 | 107.8 | 140 | 20 | 360 | |
1、阀门出厂前均作了强度和密封试验，使用时所有连接处均应保持初始状态。
2、 本系列阀门操作手轮上标有启闭旋向标志，明杆式上部配有启闭高度标尺,以供调节指示。
3、本阀门与管线焊接时，应将阀门开启，适当用潮湿物保护颈部，尽量减少高温热传导，以防损坏密封填料件。
4、关闭阀门时严禁使用加力杆，闸板关闭至顶端时手轮应回转1/2圈使闸板处于浮动状态。
5、阀门在使用过程中，应定期向阀帽注脂接头注入定量润滑脂。
6、阀门在使用过程中，如因易损件而泄漏，应及时更换。
7、阀门在检修过程中，应将内腔清洗干净，组装时应将各传动部位加润滑脂。
8、阀门储存停用期间，应将闸板处于关闭位置，长期存放应置于通风干燥处，定期检查保养。
1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。
2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线
3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病。
4、平板闸阀关闭时能自动卸掉内腔高压，保证使用安全。
5、 全封闭结构，防护性能好，可适应全天候要求。
德国NOOK诺克@卡箍闸阀是阀门中的一种重要形式，具有结构合理、密封可靠、操作轻便等优点。以下是对卡箍闸阀的详细介绍：
定义：卡箍闸阀是阀门中的一种阀门形式，其密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等特性，且可用于节流。
适用场景：特别适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线，作为控制介质流动的启闭及调节装置。
密封性能：卡箍闸阀的密封面采用硬质合金喷焊技术，提高了阀门的密封性能，确保介质在阀门关闭时不会泄漏。
耐腐蚀性：由于密封面材料的选择和特殊的处理工艺，卡箍闸阀具有良好的耐腐蚀性，能够在多种腐蚀性介质中稳定工作。
耐磨性：硬质合金的喷焊使得卡箍闸阀的密封面具有较高的耐磨性，延长了阀门的使用寿命。
操作简便：卡箍闸阀的设计使得其操作简便快捷，降低了工人的劳动强度。
卡箍闸阀的结构设计合理，通常包括阀体、阀盖、闸板、阀杆等部件。其中，阀体和阀盖通过螺栓连接，闸板通过阀杆与阀杆螺母相连，实现闸板的升降运动。同时，卡箍闸阀还采用了卡箍连接的方式，使得阀门的安装和拆卸更加方便快捷。
在市场上，卡箍闸阀有多种型号和规格可供选择，如Z85X、Z81X等。这些阀门广泛应用于石油、化工、天然气、冶金、电力等行业的管道系统中，发挥着重要的控制作用。同时，随着技术的不断进步和市场的不断发展，卡箍闸阀的性能和品质也在不断提高和完善。
在选购卡箍闸阀时，需要根据介质的种类、温度、压力等参数以及管道系统的具体要求来选择合适的型号和规格。在安装时，需要遵循相关的安装规范和标准进行操作，确保阀门的安装质量和安全性能。同时，还需要注意阀门的维护和保养工作，定期检查阀门的密封性能和操作机构是否灵活可靠等。
综上所述，卡箍闸阀是一种性能优越、结构合理的阀门产品，在多个行业中具有广泛的应用前景。
