进口燃气闸阀

产品说明

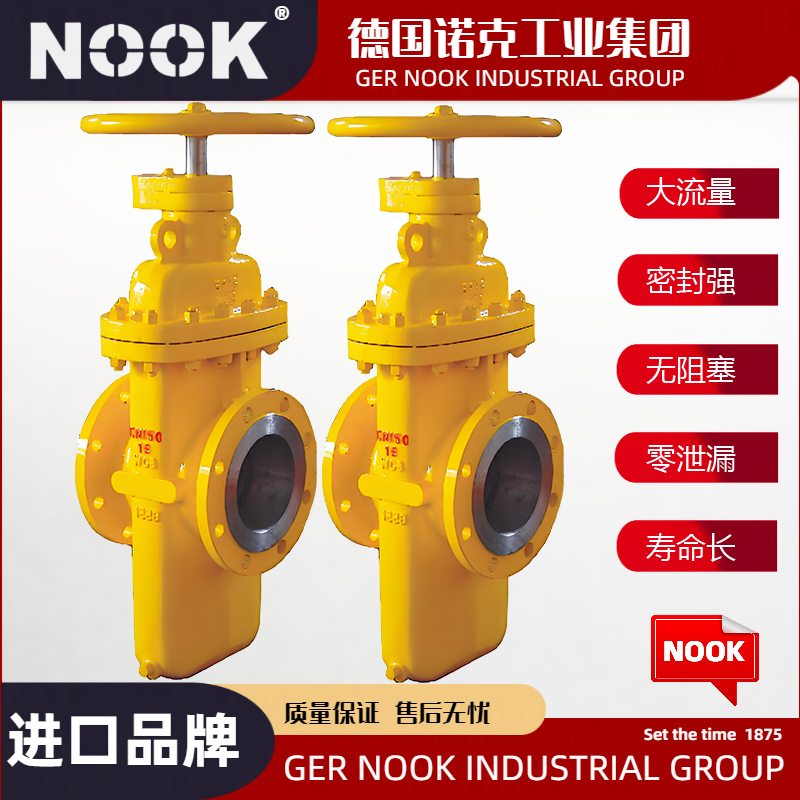

Z47WF燃气闸阀@德国NOOK诺克专用于天然气、液体石油气煤气、油品等，它以独特的设计、新颖的结构和良好的密封性能彻底解决了阀门因燃气结焦而引起的关不严、开不动等问题，有效地提高了密封性能和使用寿命，真正达到零泄漏。

产品特点

1.阀体采用铸造结构。
2.阀座采用 O 形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的 1/2，能达到轻松开、关阀门。
3.阀座采用密封面上镶嵌 PTFE，具有 PTFE 对金属和金属对金属的双重密封，PTFE 密封面同时清除闸板脏物的作用。
4.阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
5.阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
6.阀门关闭时能自动卸掉内腔高压（详见工作原理图），保证使用安全。
7.采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。
8.直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。

产品执行标准

设计与制造：API 600
法兰尺寸：ANSI B16.5
结构长度：ANSI B16.10
压力~温度：ANSI B16.34
检验与试验：API 598

主要性能规范

压力等级		常温试验压力（MPa）				适用温度	适用介质
		壳体试验	左密封	右密封	低压气密封		普通型	抗硫型
公称压力 （MPa）	1.6	2.4	1.76	1.76	0.6	-29~121℃或按用户要求	石油、天然气、水等非腐蚀性介质	含H2S、Co2的石油、天然气、水等腐蚀性介质
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅级（Lb）	150	3.0	2.2	2.2	0.6
	300	7.5	5.5	5.5	0.6

主要零件材质

序号	零件名称	材料
1	排污堵头	25
2	阀体	WCB
3	闸板	16Mn+ENP
4	阀座	16Mn
5	O形圈	NBR
6	密封圈	PTFE
7	阀杆螺母	ZQAL9-4
8	阀杆	1Cr13
9	垫片	柔性石墨+1Cr18Ni9
10	阀盖	WCB
11	双头螺柱	35CrMo
12	螺母	45
13	O形圈	NBR
14	轴承	组件Package
15	对开环	45
16	内六角螺钉	35
17	键	45
18	开关指示器	PTFE+1Cr18Ni9
19	手轮	Q235A
20	螺母	35

外形结构图

主要外形和连接尺寸

DN (mm)	NPS (in)	法兰	对焊	手动
		L	L1	H	H1	D0
25	1	165	-	85	228	180
32	11/4	165	-	103	231	180
40	11/2	178	-	115	240	250
50	2	178	216	130	255	250
65	21/2	190	241	160	355	300
80	3	203	283	180	360	300
100	4	229	305	214	400	300
125	5	254	381	257	460	350
150	6	267	403	300	500	350
200	8	292	419	388	570	350
250	10	330	457	475	680	400
300	12	356	502	547	750	450
350	14	381	572	625	875	450
400	16	406	610	712	1000	500
450	18	432	660	785	1130	500
500	20	457	711	880	1200	600
600	24	508	813	1045	1420	800
700	28	610	914	1190	1650	800
800	32	660	914	1360	1880	1000
900	36	771	1016	1510	2100	1000
1000	40	811	-	1715	2300	1200

进口燃气闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口燃气闸阀知识专区

德国NOOK诺克@燃气闸阀是闸阀的一种，主要应用于燃气、石油气、天然气等介质上。以下是关于燃气闸阀的详细介绍：

一、产品特点

1. 密封性能优越：燃气闸阀采用独特的设计和新颖的结构，如Z47WF燃气闸阀（无泄漏燃气平板闸阀），通过O形密封圈密封和施加预紧力的浮动阀座结构，实现了阀门进出口的双向密封，有效解决了阀门因燃气结焦而引起的关不严、开不动等问题，达到零泄漏。

2. 启闭力矩小：该结构的启闭力矩仅为普通阀门的1/2，使得阀门的开启和关闭更加轻松。

3. 使用寿命长：阀门的闸板在全开或全关时始终与密封面吻合，保护了密封面不受介质直接冲刷，从而延长了使用寿命。

4. 流阻系数小：阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，且可通毛球清扫管线。

5. 安全可靠：阀门关闭时能自动卸掉内腔高压，保证使用安全。同时，采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。

二、产品分类与构造

燃气闸阀可根据不同的分类方式进行划分：

• 按压力分类：可分为低压阀门（公称压力PN≤1.6MPa）、中压阀门、高压阀门（公称压力10MPa≤PN≤100MPa）和超高压阀门（公称压力PN>100MPa）。

• 按启闭阀门的传动方式分类：可分为手动、齿轮传动、电动和气动等。

• 按材质分类：可分为铸铁阀、铸钢阀、锻钢阀、非金属阀等。

• 按结构和作用分类：可分为切断阀、节流阀、止回阀、安全阀、减压阀、疏水阀等。

闸阀的闸板按结构特征可分为平行闸板和楔式闸板，其中平行闸板又可分为平行单闸板和平行双闸板，楔式闸板则分为单闸板、双闸板和弹性闸板。此外，闸阀还可按阀杆的结构形式分为明杆式和暗杆式。

三、使用与维护

1. 使用注意事项：

• 在使用闸阀之前，应对闸阀进行检查，特别是出厂已达6个月以上的产品，需重新按出厂标准做地面试压。

• 尽量选择明杆闸阀，因其手轮上有明显的开、关标志，且适用于腐蚀介质及室内管道。

• 煤气闸阀不可作节流用，以免因频繁操作而致使闸阀过早损坏。

2. 安装与维护：

• 安装时应事先架设梯子搭设平台，并遵循一定的安装规范，如分配支管距主管0.5m以内设置第一道闸阀，在炉前应设双闸阀等。

• 闸阀应定期进行开关试验，并在春秋两季进行重点检查和维护，如涂油保护丝杆并加设保护罩等。

四、市场与应用

燃气闸阀在燃气、石油、化工等领域有着广泛的应用。随着工业技术的不断发展，燃气闸阀的性能也在不断提升，以满足更加复杂和严苛的工况需求。在市场上，各种规格、型号的燃气闸阀琳琅满目，用户可根据实际需求进行选择。

综上所述，燃气闸阀以其优越的密封性能、小的启闭力矩、长的使用寿命以及安全可靠的特点，在燃气等介质的控制中发挥着重要作用。
