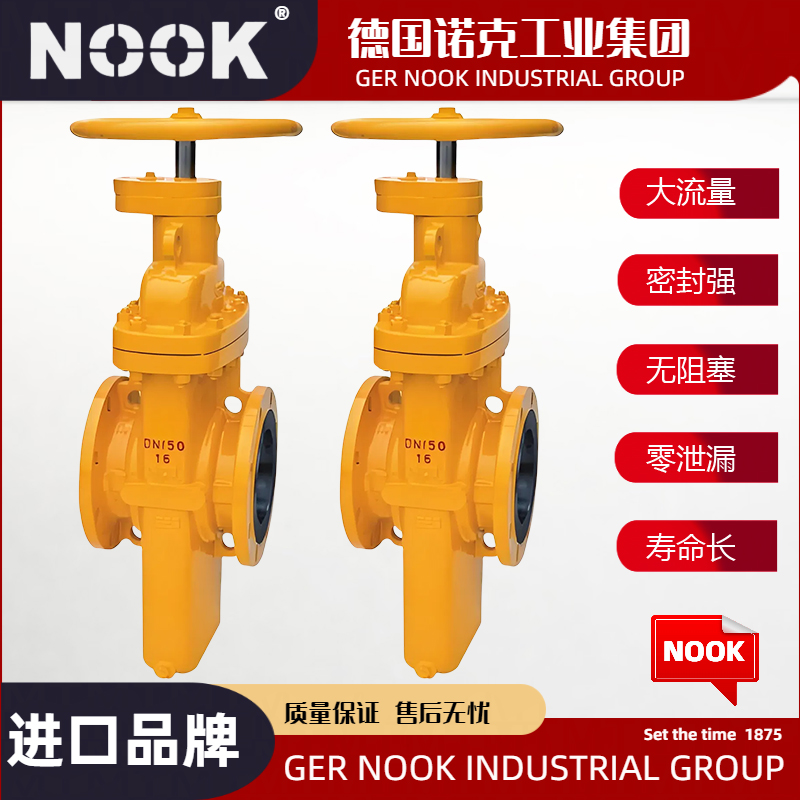

进口燃气平板闸阀

产品说明

Z47WF燃气平板闸阀@德国NOOK诺克专用于天然气、液体石油气煤气、油品等，它以独特的设计、新颖的结构和良好的密封性能彻底解决了阀门因燃气结焦而引起的关不严、开不动等问题，有效地提高了密封性能和使用寿命，真正达到零泄漏。

产品特点

1.阀体采用铸造结构。
2.阀座采用 O 形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的 1/2，能达到轻松开、关阀门。
3.阀座采用密封面上镶嵌 PTFE，具有 PTFE 对金属和金属对金属的双重密封，PTFE 密封面同时清除闸板脏物的作用。
4.阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
5.阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
6.阀门关闭时能自动卸掉内腔高压（详见工作原理图），保证使用安全。
7.采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。
8.直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。

产品执行标准

设计与制造：API 600
法兰尺寸：ANSI B16.5
结构长度：ANSI B16.10
压力~温度：ANSI B16.34
检验与试验：API 598

主要性能规范

压力等级		常温试验压力（MPa）				适用温度	适用介质
		壳体试验	左密封	右密封	低压气密封		普通型	抗硫型
公称压力 （MPa）	1.6	2.4	1.76	1.76	0.6	-29~121℃或按用户要求	石油、天然气、水等非腐蚀性介质	含H2S、Co2的石油、天然气、水等腐蚀性介质
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅级（Lb）	150	3.0	2.2	2.2	0.6
	300	7.5	5.5	5.5	0.6

主要零件材质

序号	零件名称	材料
1	排污堵头	25
2	阀体	WCB
3	闸板	16Mn+ENP
4	阀座	16Mn
5	O形圈	NBR
6	密封圈	PTFE
7	阀杆螺母	ZQAL9-4
8	阀杆	1Cr13
9	垫片	柔性石墨+1Cr18Ni9
10	阀盖	WCB
11	双头螺柱	35CrMo
12	螺母	45
13	O形圈	NBR
14	轴承	组件Package
15	对开环	45
16	内六角螺钉	35
17	键	45
18	开关指示器	PTFE+1Cr18Ni9
19	手轮	Q235A
20	螺母	35

外形结构图

主要外形和连接尺寸

DN (mm)	NPS (in)	法兰	对焊	手动
		L	L1	H	H1	D0
25	1	165	-	85	228	180
32	11/4	165	-	103	231	180
40	11/2	178	-	115	240	250
50	2	178	216	130	255	250
65	21/2	190	241	160	355	300
80	3	203	283	180	360	300
100	4	229	305	214	400	300
125	5	254	381	257	460	350
150	6	267	403	300	500	350
200	8	292	419	388	570	350
250	10	330	457	475	680	400
300	12	356	502	547	750	450
350	14	381	572	625	875	450
400	16	406	610	712	1000	500
450	18	432	660	785	1130	500
500	20	457	711	880	1200	600
600	24	508	813	1045	1420	800
700	28	610	914	1190	1650	800
800	32	660	914	1360	1880	1000
900	36	771	1016	1510	2100	1000
1000	40	811	-	1715	2300	1200

进口燃气平板闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口燃气平板闸阀知识专区

德国NOOK诺克@燃气平板闸阀是专门用于燃气管道系统中的一种阀门，具有独特的结构和优异的性能。以下是对燃气平板闸阀的详细介绍：

一、产品概述

燃气平板闸阀主要由闸板（也叫闸门）、密封圈、阀杆等零件组成，其作用是将介质截断或接通。由于其在管道中一般水平安装，因此也被称为“平板式止回阀”。燃气平板闸阀广泛应用于天然气、煤气和液化石油气等可燃性气体的输送管线上，作为切断或调节介质流动的重要设备。

二、工作原理

燃气平板闸阀的工作原理主要涉及双重密封和自动泄压机制：

1. 双重密封：当阀门内部压力与管道压力相当时，闸板处于闭合状态，阀座表面的PTFE密封环形成初始密封。随着管理压力的施加，闸板被推向出口阀座上的PTFE环，形成第一重PTFE对金属的密封；随后，闸板进一步压缩并停在钢制阀座上，形成第二重金属对金属的密封。这种双重密封结构确保了阀门的密封性能。

2. 自动泄压：当阀体压力大于管道压力时，由于热膨胀作用，进口阀座会推向凹槽，使得阀体内多余的压力在阀座与闸板之间泄放到管道中，从而保护阀门和管道系统的安全。

三、主要特点

1. 密封性能好：采用双重密封结构，确保阀门在关闭状态下具有良好的密封性能，防止燃气泄漏。

2. 操作简便：启闭力矩较小，开、关操作轻便快捷，适用于手动、电动或气动等多种操作方式。

3. 适应性强：阀体材质多样，如铸钢、不锈钢等，可根据不同工况进行选择；同时，阀门的全封闭结构具有良好的防护性能，可适应全天候要求。

4. 维护方便：阀门结构设计使得维修和更换工作能够在不拆下阀门的情况下进行，降低了维护成本。

5. 流阻系数小：阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，适合用于需要低流阻的场合。

四、应用领域

燃气平板闸阀在多个领域和行业中得到了广泛的应用，包括但不限于：

• 石油和天然气行业：用于天然气、石油的输送管线上，作为启闭设备控制流体的流动。

• 化工流程：用于控制各种化学介质的流动，其耐腐蚀性和密封性能尤为重要。

• 环保领域和城市管道系统：用于控制污水、废气等流体的处理和排放。

• 城市供水、排水系统：在供水和排水系统中扮演重要角色。

• 电力系统：控制冷却水、蒸汽等介质的流动，确保电力设备的正常运行。

五、维护与保养

为确保燃气平板闸阀的正常运行和延长使用寿命，需要定期进行维护和保养。具体维护周期应根据使用环境和工况而定，一般建议每6个月进行一次全面的检查和保养。维护内容包括但不限于：

• 清洗阀门各部件表面的杂质和沉积物。

• 检查阀门的密封性能是否良好，如有必要及时更换密封圈等部件。

• 润滑阀门的摩擦部位如阀杆、螺母等以减少磨损和阻力。

• 检查阀门的启闭是否灵活顺畅，如有卡涩现象应及时处理。

综上所述，燃气平板闸阀以其优异的密封性能、简便的操作方式、广泛的适应性和方便的维护性等特点在多个领域和行业中得到了广泛的应用和认可。
