进口天然气闸阀

产品说明

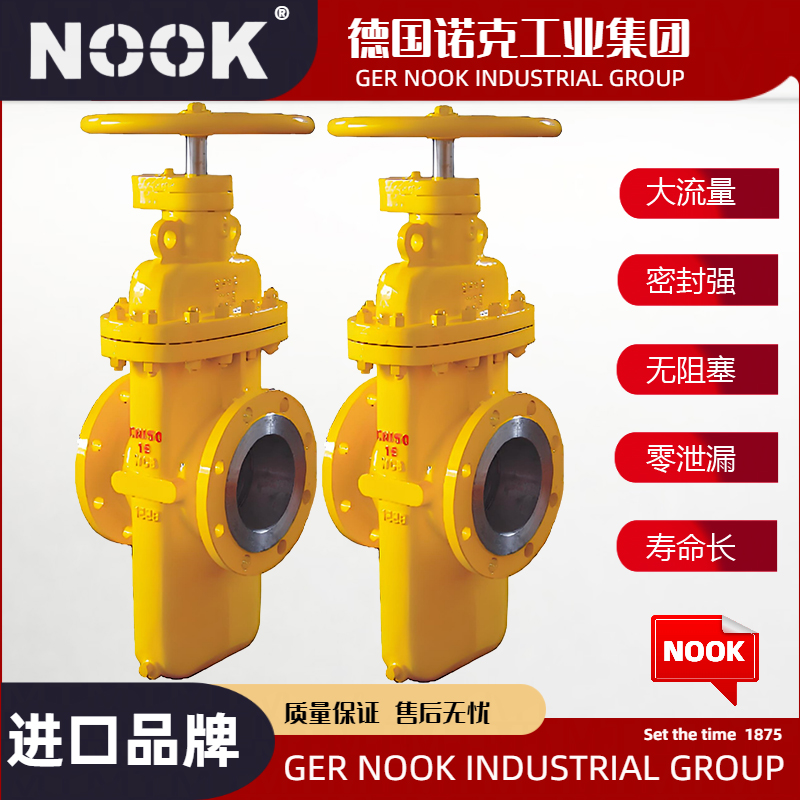

Z47WF天然气闸阀@德国NOOK诺克专用于天然气、液体石油气煤气、油品等，它以独特的设计、新颖的结构和良好的密封性能彻底解决了阀门因燃气结焦而引起的关不严、开不动等问题，有效地提高了密封性能和使用寿命，真正达到零泄漏。

产品特点

1.阀体采用铸造结构。
2.阀座采用 O 形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的 1/2，能达到轻松开、关阀门。
3.阀座采用密封面上镶嵌 PTFE，具有 PTFE 对金属和金属对金属的双重密封，PTFE 密封面同时清除闸板脏物的作用。
4.阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
5.阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
6.阀门关闭时能自动卸掉内腔高压（详见工作原理图），保证使用安全。
7.采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。
8.直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。

产品执行标准

设计与制造：API 600
法兰尺寸：ANSI B16.5
结构长度：ANSI B16.10
压力~温度：ANSI B16.34
检验与试验：API 598

主要性能规范

压力等级		常温试验压力（MPa）				适用温度	适用介质
		壳体试验	左密封	右密封	低压气密封		普通型	抗硫型
公称压力 （MPa）	1.6	2.4	1.76	1.76	0.6	-29~121℃或按用户要求	石油、天然气、水等非腐蚀性介质	含H2S、Co2的石油、天然气、水等腐蚀性介质
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅级（Lb）	150	3.0	2.2	2.2	0.6
	300	7.5	5.5	5.5	0.6

主要零件材质

序号	零件名称	材料
1	排污堵头	25
2	阀体	WCB
3	闸板	16Mn+ENP
4	阀座	16Mn
5	O形圈	NBR
6	密封圈	PTFE
7	阀杆螺母	ZQAL9-4
8	阀杆	1Cr13
9	垫片	柔性石墨+1Cr18Ni9
10	阀盖	WCB
11	双头螺柱	35CrMo
12	螺母	45
13	O形圈	NBR
14	轴承	组件Package
15	对开环	45
16	内六角螺钉	35
17	键	45
18	开关指示器	PTFE+1Cr18Ni9
19	手轮	Q235A
20	螺母	35

外形结构图

主要外形和连接尺寸

DN (mm)	NPS (in)	法兰	对焊	手动
		L	L1	H	H1	D0
25	1	165	-	85	228	180
32	11/4	165	-	103	231	180
40	11/2	178	-	115	240	250
50	2	178	216	130	255	250
65	21/2	190	241	160	355	300
80	3	203	283	180	360	300
100	4	229	305	214	400	300
125	5	254	381	257	460	350
150	6	267	403	300	500	350
200	8	292	419	388	570	350
250	10	330	457	475	680	400
300	12	356	502	547	750	450
350	14	381	572	625	875	450
400	16	406	610	712	1000	500
450	18	432	660	785	1130	500
500	20	457	711	880	1200	600
600	24	508	813	1045	1420	800
700	28	610	914	1190	1650	800
800	32	660	914	1360	1880	1000
900	36	771	1016	1510	2100	1000
1000	40	811	-	1715	2300	1200

进口天然气闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口天然气闸阀知识专区

德国NOOK诺克@天然气闸阀是一种专用于天然气管道系统中的阀门，具有特定的结构和性能要求。以下是对天然气闸阀的详细介绍：

一、产品概述

• 定义：天然气闸阀是一种用于天然气管道中，通过闸板的升降来控制介质流通或截断的阀门。

• 类型：属于分流合流或流向切换装置，采用上装式结构。

• 应用范围：广泛应用于煤化工、石油化工、橡胶、造纸、制药等行业的天然气管道系统中。

二、主要特点

1. 密封性能好：天然气闸阀采用优质的密封材料和先进的密封技术，确保阀门在关闭状态下具有良好的密封性能，防止天然气泄漏。

2. 耐腐蚀性强：阀体和主要部件采用不锈钢等耐腐蚀材料制成，能够抵抗天然气中的腐蚀性物质侵蚀。

3. 操作简便：可通过手动、电动、气动等多种方式进行操作，满足不同工况下的需求。

4. 适用温度范围广：能够在较宽的温度范围内正常工作，适应不同地区的气候条件。

三、主要参数

• 公称通径：根据具体需求可选，如DN50mm～DN300mm（NPS2～12）或DN25～DN100等。

• 公称压力：根据管道系统的压力要求选择，如PN10MPa～16MPa（ANSI CLASS600～900）或1.6Mpa～6.4Mpa等。

• 使用温度范围：如-29℃～300℃或-20ºC～+121ºC等，具体根据阀门材质和密封材料确定。

四、选型与应用

1. 选型原则：根据天然气管道系统的具体需求，如介质压力、温度、流量以及管道材质等因素，选择合适的天然气闸阀型号和规格。

2. 应用场景：天然气闸阀适用于天然气管道系统的截断、分配和流向控制等场景，确保管道系统的安全、稳定运行。

五、维护与保养

1. 定期检查：定期对天然气闸阀进行检查，包括密封性能、操作灵活性以及阀门附件的完好性等。

2. 清洁保养：保持阀门及附件的清洁，防止灰尘和杂质进入阀门内部影响密封性能。

3. 润滑处理：对需要润滑的部位进行定期润滑处理，确保阀门操作灵活顺畅。

六、市场与发展

随着天然气行业的快速发展和管道建设的不断推进，天然气闸阀的市场需求也在不断增加。同时，随着技术的不断进步和创新，天然气闸阀的性能和质量也在不断提高，为天然气管道系统的安全、稳定运行提供了有力保障。

综上所述，天然气闸阀是天然气管道系统中不可或缺的重要组件之一。在选择和使用时，应根据具体需求进行选型和操作，并加强维护和保养工作以确保其正常运行和延长使用寿命。
