进口天然气平板闸阀

产品说明

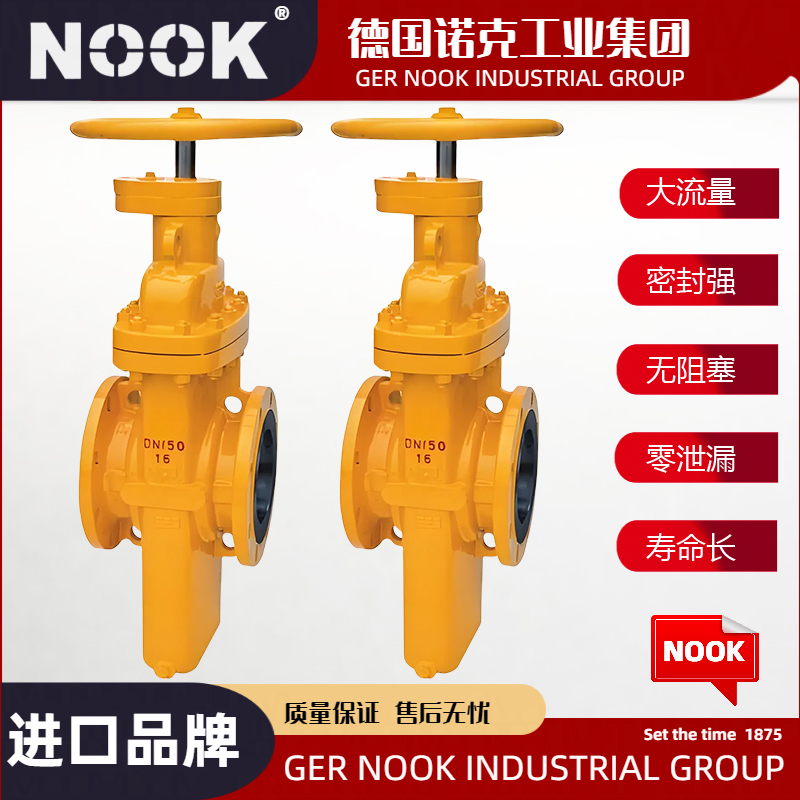

Z47WF天然气平板闸阀@德国NOOK诺克专用于天然气、液体石油气煤气、油品等，它以独特的设计、新颖的结构和良好的密封性能彻底解决了阀门因燃气结焦而引起的关不严、开不动等问题，有效地提高了密封性能和使用寿命，真正达到零泄漏。

产品特点

1.阀体采用铸造结构。
2.阀座采用 O 形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的 1/2，能达到轻松开、关阀门。
3.阀座采用密封面上镶嵌 PTFE，具有 PTFE 对金属和金属对金属的双重密封，PTFE 密封面同时清除闸板脏物的作用。
4.阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
5.阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
6.阀门关闭时能自动卸掉内腔高压（详见工作原理图），保证使用安全。
7.采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。
8.直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。

产品执行标准

设计与制造：API 600
法兰尺寸：ANSI B16.5
结构长度：ANSI B16.10
压力~温度：ANSI B16.34
检验与试验：API 598

主要性能规范

压力等级		常温试验压力（MPa）				适用温度	适用介质
		壳体试验	左密封	右密封	低压气密封		普通型	抗硫型
公称压力 （MPa）	1.6	2.4	1.76	1.76	0.6	-29~121℃或按用户要求	石油、天然气、水等非腐蚀性介质	含H2S、Co2的石油、天然气、水等腐蚀性介质
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅级（Lb）	150	3.0	2.2	2.2	0.6
	300	7.5	5.5	5.5	0.6

主要零件材质

序号	零件名称	材料
1	排污堵头	25
2	阀体	WCB
3	闸板	16Mn+ENP
4	阀座	16Mn
5	O形圈	NBR
6	密封圈	PTFE
7	阀杆螺母	ZQAL9-4
8	阀杆	1Cr13
9	垫片	柔性石墨+1Cr18Ni9
10	阀盖	WCB
11	双头螺柱	35CrMo
12	螺母	45
13	O形圈	NBR
14	轴承	组件Package
15	对开环	45
16	内六角螺钉	35
17	键	45
18	开关指示器	PTFE+1Cr18Ni9
19	手轮	Q235A
20	螺母	35

外形结构图

主要外形和连接尺寸

DN (mm)	NPS (in)	法兰	对焊	手动
		L	L1	H	H1	D0
25	1	165	-	85	228	180
32	11/4	165	-	103	231	180
40	11/2	178	-	115	240	250
50	2	178	216	130	255	250
65	21/2	190	241	160	355	300
80	3	203	283	180	360	300
100	4	229	305	214	400	300
125	5	254	381	257	460	350
150	6	267	403	300	500	350
200	8	292	419	388	570	350
250	10	330	457	475	680	400
300	12	356	502	547	750	450
350	14	381	572	625	875	450
400	16	406	610	712	1000	500
450	18	432	660	785	1130	500
500	20	457	711	880	1200	600
600	24	508	813	1045	1420	800
700	28	610	914	1190	1650	800
800	32	660	914	1360	1880	1000
900	36	771	1016	1510	2100	1000
1000	40	811	-	1715	2300	1200

进口天然气平板闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口天然气平板闸阀知识专区

德国NOOK诺克@天然气平板闸阀是一种专门用于天然气管道系统的阀门，其关闭件为平行闸板，通过滑动来实现阀门的开启和关闭。以下是关于天然气平板闸阀的详细介绍：

一、产品特点

1. 密封性好：天然气平板闸阀采用浮动阀座和双重密封结构，能够确保在高压和高温条件下仍然保持良好的密封性能。

2. 启闭灵活：阀门的启闭操作轻便，闸板有导向条给予精密导向，同时密封面喷焊硬质合金，耐冲蚀，使得阀门能够长时间稳定运行。

3. 流阻小：全开时，阀门通道平滑为直线，流阻系数极小，无压力损失，适用于需要低流阻的天然气管道系统。

4. 耐腐蚀：阀体材质通常选用耐腐蚀的合金钢或不锈钢，以适应天然气等介质的腐蚀性。

5. 适应性强：可适用于多种压力等级和温度范围的天然气管道系统，满足不同工况的需求。

二、分类

天然气平板闸阀根据驱动方式可分为手动平板闸阀、气动平板闸阀及电动平板闸阀。按用途和使用场合可分为有导流孔平板闸阀、无导流孔平板闸阀等。

三、应用场合

天然气平板闸阀广泛应用于石油、天然气输送管线，特别是城市煤气输送管线和天然气开采井口装置等场合。它们在这些系统中扮演着控制介质流动、切断介质以及保护管道安全的重要角色。

四、选购建议

1. 明确需求：在选购天然气平板闸阀时，首先要明确自己的需求，包括介质的性质、工作压力、温度范围以及管道系统的具体要求等。

2. 选择知名品牌：选择知名品牌和有良好信誉的供应商，可以确保产品的质量和售后服务。

3. 关注产品质量：在选购过程中，要仔细检查阀门的材质、制造工艺、密封性能等关键指标，确保产品符合相关标准和要求。

4. 了解安装和维护：了解阀门的安装和维护要求，确保在使用过程中能够正确操作和维护阀门，延长其使用寿命。

综上所述，天然气平板闸阀是天然气管道系统中不可或缺的重要设备之一。在选购和使用过程中，需要充分考虑各种因素，确保阀门的性能和质量满足实际需求。
