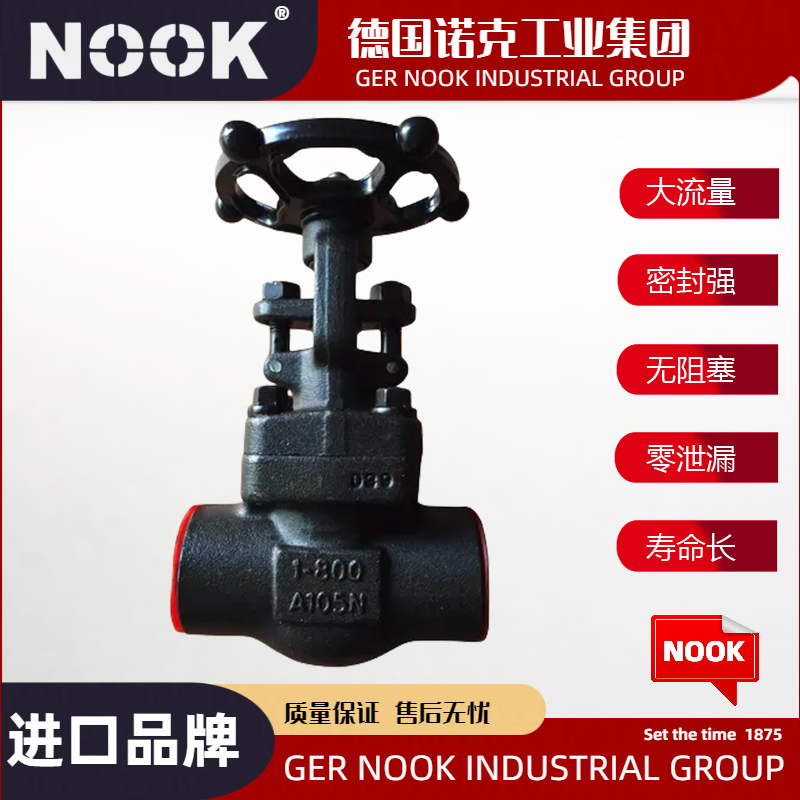

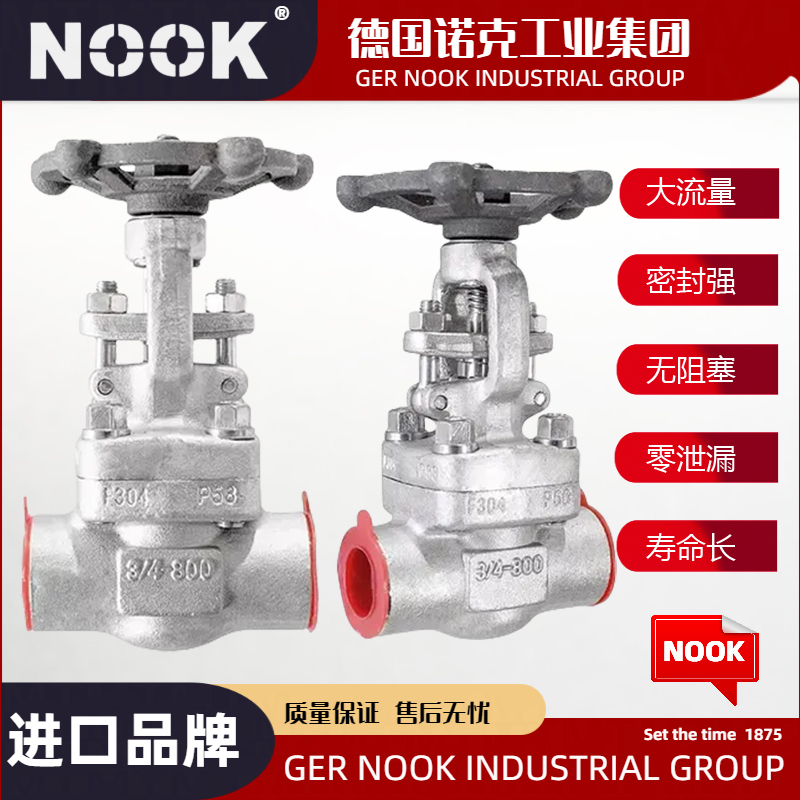

Z61Y承插焊闸阀@德国NOOK诺克适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。
设计与制造：API 600
结构长度：ANSI B 16.10
压力温度等级：ANSI B 16.34
试验与检验：API 598
高压锻钢闸阀有三种体盖连接设计形式。第一种是体盖螺栓连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修。第二种体盖焊接连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏。第三种是压力自紧式阀盖锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。
1.产品设计制造按API标准，密封可靠，性能优良、能与进口设备配套使用。
2.600Lb以上闸板与阀座密封采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长
3.阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6.1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高，可靠性高。
7.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 闸板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 阀盖螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | 圆柱销 | A276 420 | A276 304 | ||
| 9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | 填料压板 | A105 | A182 F304 | ||
| 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | 阀杆螺母 | A276 420 | |||
| 14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 铭牌 | SS | |||
| 16 | 手轮 | A197 | |||
| 17 | 润滑垫片 | A273 431 | |||
| 18 | 填料 | 柔性石墨 | PTFE | ||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
| NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | |
| 全径 | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| H开 | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
| 焊接式 | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | |
德国NOOK诺克@承插焊闸阀是一种特殊的阀门类型，其特点在于采用承插焊的方式进行连接。以下是对承插焊闸阀的详细介绍：
承插焊闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直。闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，最常用的模式是形成楔形，楔形角随阀门参数而异。承插焊闸阀通过承插焊的方式将阀门与管道连接，这种连接方式具有连接牢固、密封性好的优点。
承插焊闸阀的工作原理是通过旋转阀杆来带动闸板在阀体内上下移动，从而实现对介质的截断或流通控制。当阀杆旋转时，闸板会沿着阀体内部的密封面上下移动，当闸板与密封面紧密贴合时，阀门处于关闭状态，介质无法流通；当闸板与密封面分离时，阀门处于开启状态，介质可以顺畅流通。
承插焊闸阀根据不同的分类标准有多种型号。按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，其中楔式闸板式闸阀又可分为单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。此外，市场上还有多种不同材质、规格和压力的承插焊闸阀可供选择。
连接牢固：承插焊连接方式使得阀门与管道之间的连接更加牢固，不易出现泄漏问题。
密封性好：采用优质密封材料和先进的密封技术，确保阀门在关闭状态下具有良好的密封性能。
适用范围广：承插焊闸阀可用于多种介质和工况环境，如石油、化工、电力、冶金等行业。
操作简便：阀门操作灵活方便，可通过手动、电动或气动等方式进行操作。
在安装承插焊闸阀时，需要确保阀门与管道之间的连接正确无误，并按照相关标准和规范进行操作。在使用过程中，应定期对阀门进行检查和维护保养工作，以确保其正常运行和延长使用寿命。
承插焊闸阀在市场上具有广泛的应用前景。随着工业化的不断发展和进步，对于阀门产品的需求也在不断增加。承插焊闸阀凭借其优良的性能和广泛的应用范围，在石油、化工、电力、冶金等行业中得到了广泛的应用和推广。
综上所述，承插焊闸阀是一种性能优良、连接牢固、密封性好的阀门产品。在选择和使用时，应根据具体的使用需求和环境条件进行选择，并严格按照相关标准和规范进行操作和维护保养工作。
