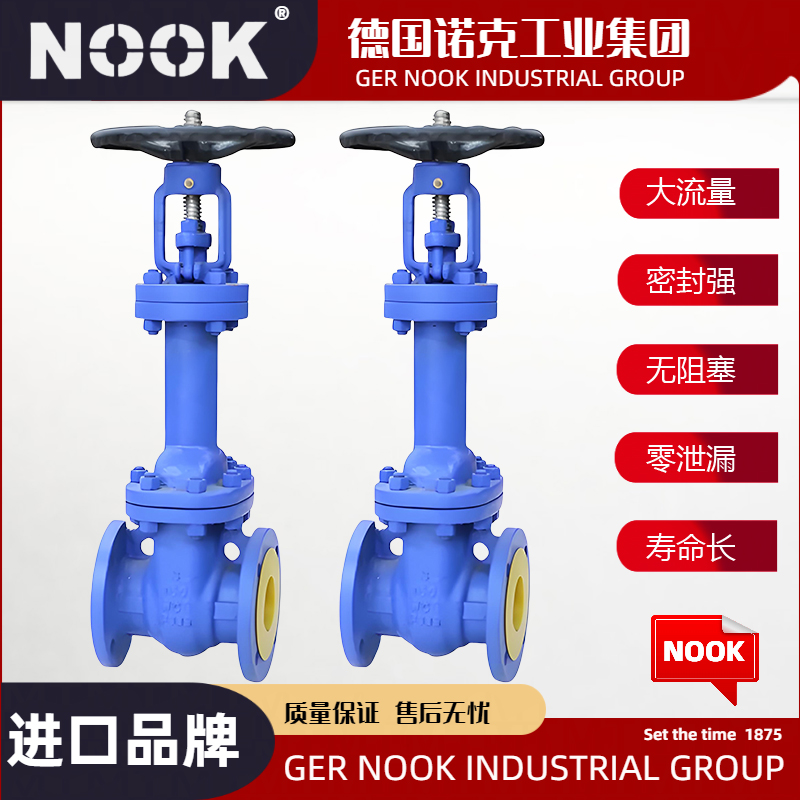

WZ41H德标波纹管闸阀@德国NOOK诺克是引进欧州高科技阀门技术所生产的波纹管闸阀,设计和制造按DIN EN 12288-2003,试验和检验按 DIN EN 12266 2003,结构长度按 DIN EN 558-1 1995,连接法兰按 DIN EN 1092-1 2002,广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置。
1、德标波纹管闸阀的造型美观,而且结构合理、性能高、密封性也很可靠。
2、阀杆调质及表面氮化处理,有良好的抗腐和抗磨擦性能。
3、它的阀杆升降位置指示比其他的闸法更直观;
4、德标波纹管闸阀的零件材料以及法兰和对焊的尺寸都可根据实际的工作情况或者根据用户要求合理的进行选配,可以满足各种工程需要。
5、德标波纹管闸阀的密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
1、德标波纹管闸阀,其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏;
2、双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄漏,并符合国际密封标准;
3、阀盖上自带有加脂接头,可直接对阀杆、螺母和轴套进行润滑,不像传统的只对螺纹加润滑油;
4、人体工程学设计手轮,使用寿命更长,操作轻松便捷,更安全可靠;
公称压力 | 壳体试验压力 | 密封试验压力 | 适用温度℃ | 介质 |
1.6MPa | 2.4MPa | 1.76MPa | GG:-10~300 CS:-29~425 SS:-59~540 | 水 蒸汽 油品 |
2.5MPa | 3.75MPa | 2.75MPa | ||
4.0MPa | 6.0MPa | 4.4MPa |
阀体/阀盖 | 阀杆 | 阀瓣 | 螺栓 | 螺母 | 填料 | 垫片 | 波纹管 |
GG | 13Cr | GG | B7 | 2H | FlexibleGraphite | FlexibleGraphite+304 | 304 |
WCB | 13Cr | WCB | B7 | 2H | FlexibleGraphite | FlexibleGraphite+304 | 304 |
CF8 | F304 | CF8 | B8 | 8 | FlexibleGraphite | FlexibleGraphite+304 | 304 |
CF8M | F316 | CF8M | B8 | 8 | FlexibleGraphite | FlexibleGraphite+304 | 316 |
口径(DN) | 总长(L) | 外圆(D) | 中心(C) | 水介(G) | 法兰厚(F) | 水线厚 | 高度(H) | 孔数-大小 |
40 | 240 | 150 | 110 | 88 | 18 | 3 | 473 | 4-18 |
50 | 250 | 165 | 125 | 102 | 20 | 3 | 524 | 4-18 |
65 | 270 | 185 | 145 | 122 | 20 | 3 | 567 | 4-18 |
80 | 280 | 200 | 160 | 138 | 20 | 3 | 655 | 8-18 |
100 | 300 | 220 | 180 | 158 | 20 | 3 | 833 | 8-18 |
125 | 325 | 250 | 210 | 188 | 22 | 3 | 908 | 8-18 |
150 | 350 | 285 | 240 | 212 | 22 | 3 | 1006 | 8-22 |
200 | 400 | 340 | 295 | 268 | 24 | 3 | 1423 | 12-22 |
250 | 450 | 405 | 355 | 320 | 26 | 3 | 1708 | 12-26 |
300 | 500 | 460 | 410 | 378 | 28 | 4 | 2117 | 12-26 |
350 | 550 | 520 | 470 | 438 | 30 | 4 | 2400 | 16-26 |
400 | 600 | 580 | 525 | 490 | 32 | 4 | 2707 | 16-30 |
450 | 650 | 640 | 585 | 548 | 34 | 4 | 2835 | 20-30 |
500 | 700 | 715 | 650 | 610 | 36 | 4 | 3169 | 20-33 |
600 | 800 | 840 | 770 | 725 | 40 | 5 | 4053 | 20-36 |
德国NOOK诺克@德标波纹管闸阀是一种遵循德国相关标准制造的高性能闸阀,广泛应用于石油、化工、电力等行业的管道系统中。以下是对德标波纹管闸阀的详细介绍:
密封性能好:
采用高品质的密封材料和独特的结构设计,能够有效地切断介质流动,保证管道系统的密封性能。
德标波纹管闸阀具有独特的双重密封设计(波纹管+填料),即使波纹管失效,阀杆填料也能有效避免泄露,符合国际密封标准。
耐腐蚀性强:
采用高品质的防腐材料和先进的防腐处理技术,能够有效地抵抗各种化学介质的腐蚀,保证阀门的使用寿命。
操作灵活:
采用旋转式手柄或电动执行器操作,操作灵活方便,能够满足不同场合的使用需求。
维护方便:
阀门结构简单,拆卸方便,能够方便地进行维修和保养。阀盖上自带有加脂接头,可直接对阀杆、螺母和轴套进行润滑,提高了使用便捷性。
型号:如WZ41H-16等
规格:DN15-DN200(或其他根据具体产品而定)
压力等级:PN16-PN25(或其他压力等级)
工作温度:-20℃-350℃(具体根据材料而定)
连接方式:法兰连接、对焊连接、承插焊连接等
驱动方式:手动、电动、气动等
材质:碳钢、不锈钢等
德标波纹管闸阀因其优良的性能和广泛的应用领域,在石油、化工、电力、制药、化肥等行业的管道系统中得到了广泛应用。它可以有效地切断或接通管路介质,确保管道系统的安全和稳定运行。
安装位置选择:应优先安装在管道的水平部位,以保证阀门的顺畅开关,并避免对管道的正常运行造成影响。
安装角度与方向:波纹管截止阀必须与水平面成直角安装,以确保介质不会出现倒流的情况。
密封性能检查:定期检查波纹管闸阀的密封性能,如发现渗漏或故障,应及时进行维修或更换密封件。
操作性能维护:定期检查阀门的操作性能,确保阀门能够顺畅开启和关闭。
清洗与保养:定期清洗阀门,清除阀门内的泥沙和杂物,确保阀门畅通无阻。
综上所述,德标波纹管闸阀以其优良的性能和广泛的应用领域在工业领域发挥着重要作用。在使用过程中,应注意正确的安装、维护和保养,以确保其长期稳定运行。
