锻钢波纹管闸阀@德国NOOK诺克的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。波纹管采用不锈钢或 Inconel 材料制造，波纹管密封结构设计合理，耐疲劳，使用寿命长。启标波纹管闸阀广泛适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
应用规范
| 设计制造 | BS5352；MSS-SP-177 |
| 承插口尺寸 | ANSIB16.11;JB/T1751 |
| 螺纹端尺寸 | ANSIB1.20.1;JB/T7306 |
| 对焊端尺寸 | ANSIB16.25;JB/T12224 |
| 法兰端尺寸 | ANSIB16.5;JB79 |
主要零件材料
| 序号 | 零件名称 | A105/F6a | A105/F6aHFS | A105/F6aHF | F304(L)/304(L) | F316(L)/316(L) |
| 1 | 阀体 | A105 | A105 | A105 | F304 | F316(L) |
| 2 | 阀座 | 410 | 410HF | 410HF | 304(L) | 316(L) |
| 3 | 阀板 | F6a | F6a | F6HF | F304(L) | F316(L) |
| 4 | 阀杆 | 410 | 410 | 410 | 304(L) | F316(L) |
| 5 | 垫片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
| 6 | 阀盖 | A105 | A105 | A105 | F304(L) | F316(L) |
| 7 | 螺栓 | B7 | B7 | B7 | B8 | B8 |
| 8 | 销 | 410 | 410 | 410 | 304 | 304 |
| 9 | 填料压盖 | 410 | 410 | 410 | 304 | 316 |
| 10 | 活节螺栓 | b7 | b7 | b7 | B8(M) | B8(M) |
| 11 | 填料压板 | A105 | A105 | A105 | F304 | F304 |
| 12 | 六角螺母 | 2H | 2H | 2H | 8(M) | 8(M) |
| 13 | 阀杆螺母 | 410 | 410 | 410 | 410 | 410 |
| 14 | 锁紧螺母 | 2H | 2H | 2H | 2H | 2H |
| 15 | 铭牌 | AL | AL | AL | AL | AL |
| 16 | 手轮 | A197 | A197 | A197 | A197 | A197 |
| 17 | 润滑垫片 | 410 | 410 | 410 | 410 | 410 |
| 18 | 填料 | 石墨 | 石墨 | 石墨 | 石墨 | 石墨 |
| 20 | 垫片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
| 28 | 波纹管 | F321 | F321 | F321 | F316L | F316L |

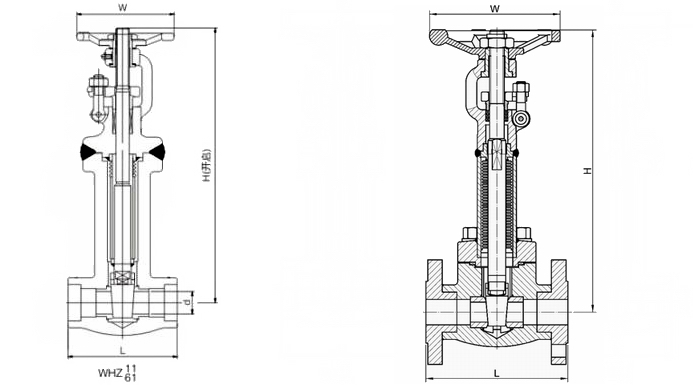

外形结构图
主要外形尺寸
| NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| 全径 |
| 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" |
| L1 | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 |
| H（开） | 220 | 220 | 225 | 244 | 321 | 321 | 347 |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
| 重量 | 螺栓式 | 3.2 | 3.0 | 4.8 | 7.9 | 11.0 | 16.8 | 25.2 |
| 焊接式 | 3.0 | 2.8 | 4.8 | 7.0 | 9.6 | 13.5 | 20.25 |
的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。波纹管采用不锈钢或 Inconel 材料制造，波纹管密封结构设计合理，耐疲劳，使用寿命长。启标波纹管闸阀广泛适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
应用规范
| 设计制造 | BS5352；MSS-SP-177 |
| 承插口尺寸 | ANSIB16.11;JB/T1751 |
| 螺纹端尺寸 | ANSIB1.20.1;JB/T7306 |
| 对焊端尺寸 | ANSIB16.25;JB/T12224 |
| 法兰端尺寸 | ANSIB16.5;JB79 |
主要零件材料
| 序号 | 零件名称 | A105/F6a | A105/F6aHFS | A105/F6aHF | F304(L)/304(L) | F316(L)/316(L) |
| 1 | 阀体 | A105 | A105 | A105 | F304 | F316(L) |
| 2 | 阀座 | 410 | 410HF | 410HF | 304(L) | 316(L) |
| 3 | 阀板 | F6a | F6a | F6HF | F304(L) | F316(L) |
| 4 | 阀杆 | 410 | 410 | 410 | 304(L) | F316(L) |
| 5 | 垫片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
| 6 | 阀盖 | A105 | A105 | A105 | F304(L) | F316(L) |
| 7 | 螺栓 | B7 | B7 | B7 | B8 | B8 |
| 8 | 销 | 410 | 410 | 410 | 304 | 304 |
| 9 | 填料压盖 | 410 | 410 | 410 | 304 | 316 |
| 10 | 活节螺栓 | b7 | b7 | b7 | B8(M) | B8(M) |
| 11 | 填料压板 | A105 | A105 | A105 | F304 | F304 |
| 12 | 六角螺母 | 2H | 2H | 2H | 8(M) | 8(M) |
| 13 | 阀杆螺母 | 410 | 410 | 410 | 410 | 410 |
| 14 | 锁紧螺母 | 2H | 2H | 2H | 2H | 2H |
| 15 | 铭牌 | AL | AL | AL | AL | AL |
| 16 | 手轮 | A197 | A197 | A197 | A197 | A197 |
| 17 | 润滑垫片 | 410 | 410 | 410 | 410 | 410 |
| 18 | 填料 | 石墨 | 石墨 | 石墨 | 石墨 | 石墨 |
| 20 | 垫片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
| 28 | 波纹管 | F321 | F321 | F321 | F316L | F316L |
外形结构图
主要外形尺寸
| NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| 全径 |
| 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" |
| L1 | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 |
| H（开） | 220 | 220 | 225 | 244 | 321 | 321 | 347 |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
| 重量 | 螺栓式 | 3.2 | 3.0 | 4.8 | 7.9 | 11.0 | 16.8 | 25.2 |
| 焊接式 | 3.0 | 2.8 | 4.8 | 7.0 | 9.6 | 13.5 | 20.25 |
