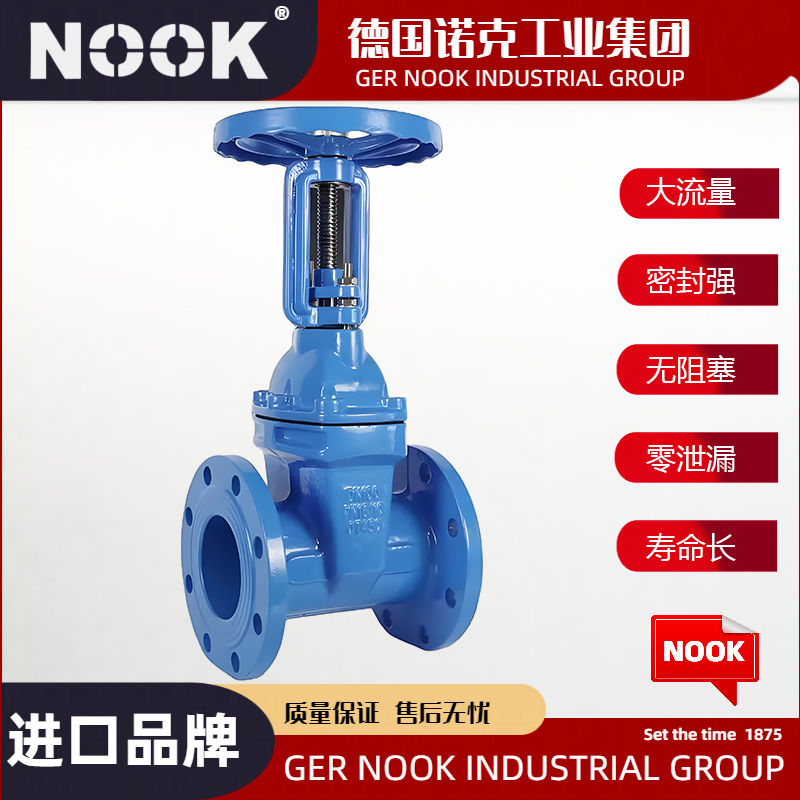

Z41X明杆软密封闸阀@德国NOOK诺克除具有弹性闸阀的优点外,并可以较直观显示阀门开度,开闭迅速可靠.故常应用于消防及工业系统,一般安装于距地面较高位置.广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置使用。
| 公称压力 PN (MPa) | 强度试验 | 水密封/上密封试验 | 气密封试验 |
| 1.5 PN (MPa) | 1.1 PN (MPa) | 0.5-0.7 (MPa) | |
| 1.0 | 1.5 | 1.1 | 0.6 MPa |
| 1.6 | 2.4 | 1.8 | |
| 2.5 | 3.8 | 2.8 |
| 序 号 | 零件名称 | 材 质 |
| 1 | 手轮 | 可锻铸铁 |
| 2 | 阀杆螺母 | 铜合金 |
| 3 | 支架 | 灰铸铁、球墨铸铁、铸钢 |
| 4 | 压盖 | 球墨铸铁、铸钢 |
| 5 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 6 | 阀杆 | 不锈钢 |
| 7 | 中法兰垫片 | 丁腈橡胶、三元乙丙 |
| 8 | 闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶 |
| 9 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 公称压力：1.0～2.5MPa | 工作温度:0～120℃ | 法兰标准:GB/T17241.6 GB9113 |
| 公称通径：50～400mm | 适用介质:水、油、气等 | 试验标准:GB/T13927 API598 |

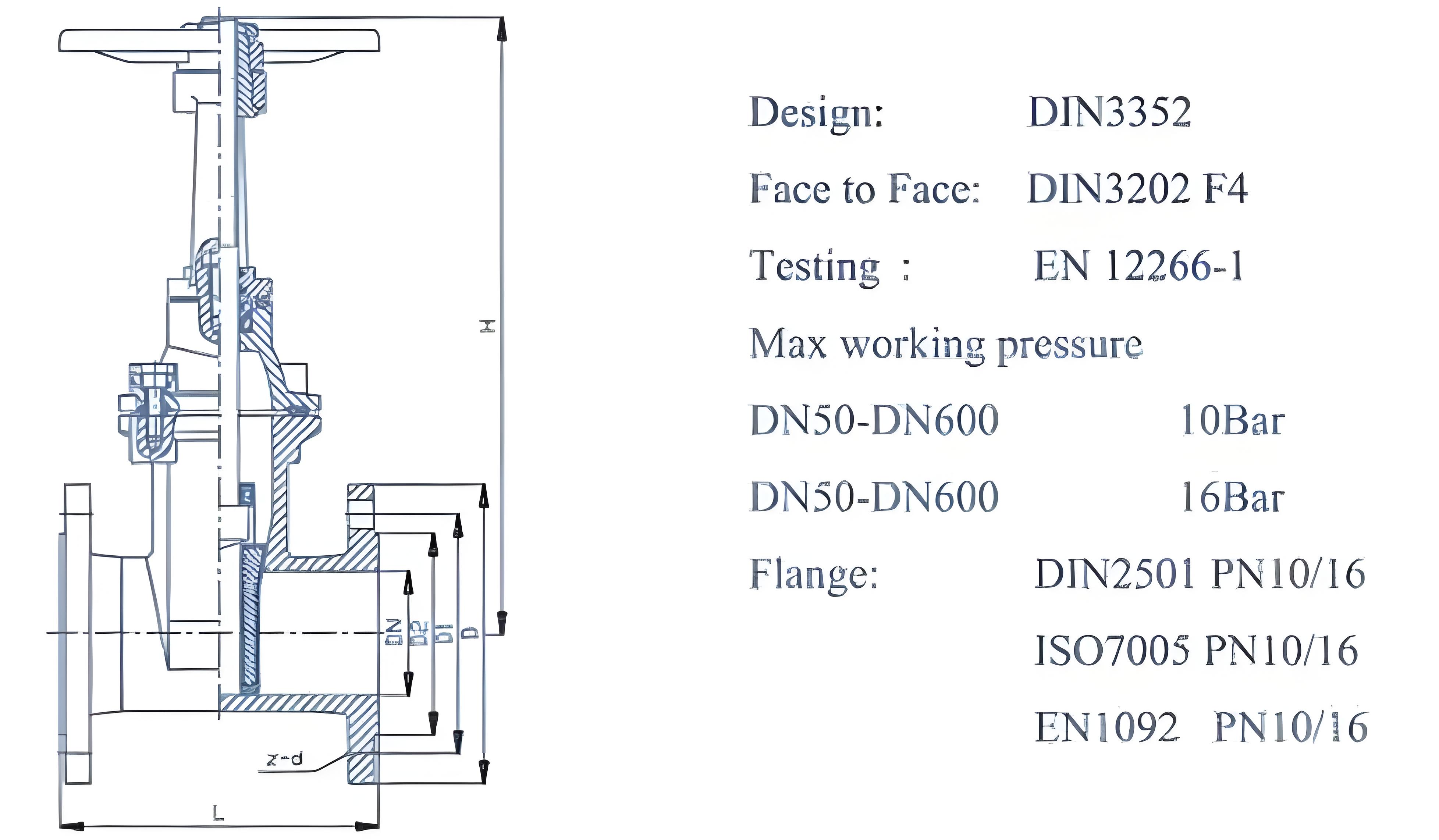

| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| Hmin(全关) | 313 | 332 | 375 | 425 | 498 | 562 | 680 | 838 | 950 | 1010 | 1220 | 1280 | 1480 | 1665 |
| Hmax(全开) | 355 | 375 | 415 | 475 | 540 | 605 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
德国NOOK诺克@明杆软密封闸阀是一种在工业领域广泛应用的阀门类型，主要用于全开和全关介质流动的控制，不能用于调节和节流。以下是对明杆软密封闸阀的详细介绍：
定义：明杆软密封闸阀是一种工业用阀，其启闭件是闸板，闸板的运动方向与流体方向相垂直。闸阀的阀杆是明露的，通过旋转阀杆来实现闸板的升降，从而控制介质的通断。
分类：软密封闸阀分为明杆软密封闸阀和暗杆软密封闸阀两种，本文主要介绍明杆软密封闸阀。
结构：明杆软密封闸阀主要由阀体、阀盖、阀杆、闸板、密封圈等部件组成。阀杆螺母设在阀盖或支架上，当旋转阀杆时，阀杆螺母会带动阀杆升降，从而控制闸板的开关。
工作原理：开启阀门时，随着阀杆螺母的旋转运动，阀杆上升，闸板与阀座分离，介质得以流通；关闭阀门时，阀杆下降，闸板与阀座紧密接触，实现密封。
密封性能好：采用软密封材料（如橡胶）作为密封面，通过变形补偿作用达到良好的密封效果，可实现零泄漏。
操作直观：由于阀杆是明露的，可以直观地观察到阀门的启闭程度，便于操作和维护。
耐腐蚀性强：阀体、阀盖等部件常采用耐腐蚀材料（如球墨铸铁、不锈钢等）制成，并喷涂环氧树脂等防腐涂层，确保阀门在恶劣工况下的长期稳定运行。
结构紧凑：虽然阀杆明露，但整体结构设计合理，占用空间相对较小。
明杆软密封闸阀广泛应用于水、气等介质的管道系统中，特别适用于需要频繁开关或密封要求较高的场合。例如，给排水系统、消防系统、石化工业、冶金工业等领域都有广泛的应用。
安装：安装前应检查阀门各部件是否完好，并按照说明书要求正确安装。注意阀门流向应与介质流动方向一致，且应水平安装于管道上。
维护：定期检查阀门的密封性能和操作灵活性，及时清理阀门内外的污垢和杂质。对于长期不使用的阀门应进行定期维护和保养，包括润滑阀杆螺纹等。
在使用过程中应避免剧烈碰撞和过度拧紧阀杆，以免损坏阀门或影响密封性能。
定期检查阀门的密封面和密封圈是否磨损或老化，如有必要应及时更换。
在高温或低温环境下使用时，应注意阀门的材质和密封材料的适应性，以避免因温度变化而影响阀门的正常工作。
综上所述，明杆软密封闸阀以其优良的密封性能、操作直观性和广泛的应用范围在工业领域得到了广泛的认可和应用。在使用过程中应注意正确安装、定期维护和检查以确保其长期稳定运行。
