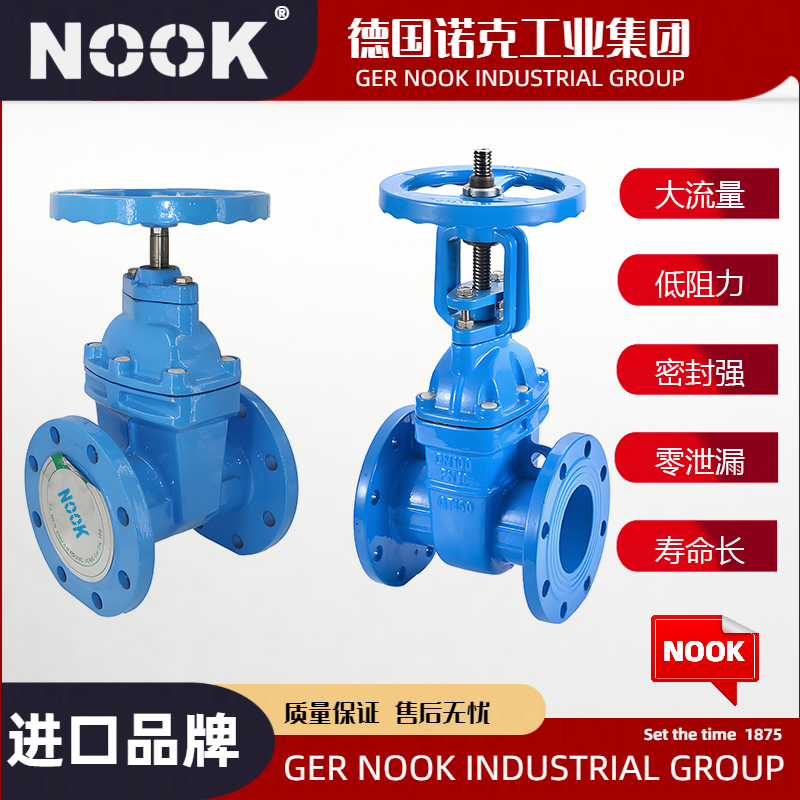

Z45X软密封闸阀@德国NOOK诺克利用闸阀整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效有节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
| 公称压力 PN (MPa) | 强度试验 | 水密封/上密封试验 | 气密封试验 |
| 1.5 PN (MPa) | 1.1 PN (MPa) | 0.5-0.7 (MPa) | |
| 1.0 | 1.5 | 1.1 | 0.6 MPa |
| 1.6 | 2.4 | 1.8 | |
| 2.5 | 3.8 | 2.8 |
| 序 号 | 零件名称 | 材质 |
| 1 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 2 | 闸板 | 球墨铁铁外覆三元乙丙或丁腈橡胶 |
| 3 | 内六角螺栓 | 碳化处理 |
| 4 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 5 | 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
| 6 | 阀杆 | 不锈钢 |
| 7 | “O”形密封圈 | 丁睛橡胶、三元乙丙 |
| 8 | 止推轴承 | 锡青钢 |
| 9 | 螺栓 | 不锈钢 |
| 10 | 压盖 | 球墨铸铁、铸钢 |
| 11 | 防尘罩 | 丁腈橡胶 |
| 12 | 手轮（传动帽） | 铸铁 |
| 公称压力：1.0～2.5MPa | 工作温度:0～120℃ | 法兰标准:GB/T17241.6 GB9113 |
| 公称通径：50～400mm | 适用介质:水、油、气等 | 试验标准:GB/T13927 API598 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| Hmin(全关) | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
| Hmax(全开) | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
德国NOOK诺克@软密封闸阀是一种工业用阀，其启闭件是闸板，闸板的运动方向与流体方向相垂直。这种阀门只能作全开和全关，不能作调节和节流。以下是对软密封闸阀的详细介绍：
密封性能好：软密封闸阀采用软密封材料，如橡胶或弹性材料，以达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。
耐腐蚀性：阀体内外常采用防腐处理，如粉末喷涂，能有效防止阀体与介质接触造成腐蚀与生锈。
结构坚固：阀体多采用铸铁、铸钢、不锈钢等材料制成，具有较高的强度和耐久性。
适用范围广：可广泛应用于自来水、污水、建筑、石油、轻纺、电力、船舶、能源系统等流体管线上，用于接通、截断介质或调节介质流量。
软密封闸阀分为明杆软密封闸阀和暗杆软密封闸阀两种。明杆闸阀的阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。暗杆闸阀的阀杆螺母在阀体内，与介质直接接触。旋转阀杆时，通过阀杆在螺母中的旋转和移动，使闸板升降。
公称通径：DN50～DN1200
使用温度：≤200℃（部分产品可达-20℃~80℃）
工作压力：通常为1.0/1.6Mpa，具体根据产品型号和规格而定
材质：阀体材质多为铸铁、球墨铸铁、铸钢、不锈钢等；阀杆材质多为不锈钢（如2CR13）；密封面材质多为橡胶或弹性材料
软密封闸阀的闸板可以做成一个整体（钢性闸板），也可以做成能产生微量变形的闸板（弹性闸板），以改善其工艺性并弥补密封面角度在加工过程中产生的偏差。开启阀门时，闸板提升高度等于阀门通径的1倍时，流体的通道完全畅通。关闭阀门时，闸板下降并与阀座紧密贴合，实现密封。
安装：软密封闸阀在管道中一般应水平安装。安装前需检查阀门是否完好、密封面是否清洁无损伤。安装时应按照阀门流向箭头指示的方向进行安装。
维护：定期检查阀门的密封性能和工作状态，如发现泄漏或损坏应及时维修或更换。长期不使用的阀门应关闭并保持清洁干燥。
软密封闸阀因其良好的密封性能和耐腐蚀性，在市政建设、水利工程、给排水、水处理等领域得到广泛应用。
在使用软密封闸阀时，应注意介质的温度、压力和腐蚀性等因素，以确保阀门的安全可靠运行。
阀门在开启和关闭过程中应平稳操作，避免用力过猛导致损坏。
定期对阀门进行维护和保养，以延长其使用寿命。
综上所述，软密封闸阀是一种具有优良密封性能和耐腐蚀性的工业用阀，广泛应用于各种流体管线上。在使用过程中应注意安装、维护和保养等事项以确保其正常运行。
