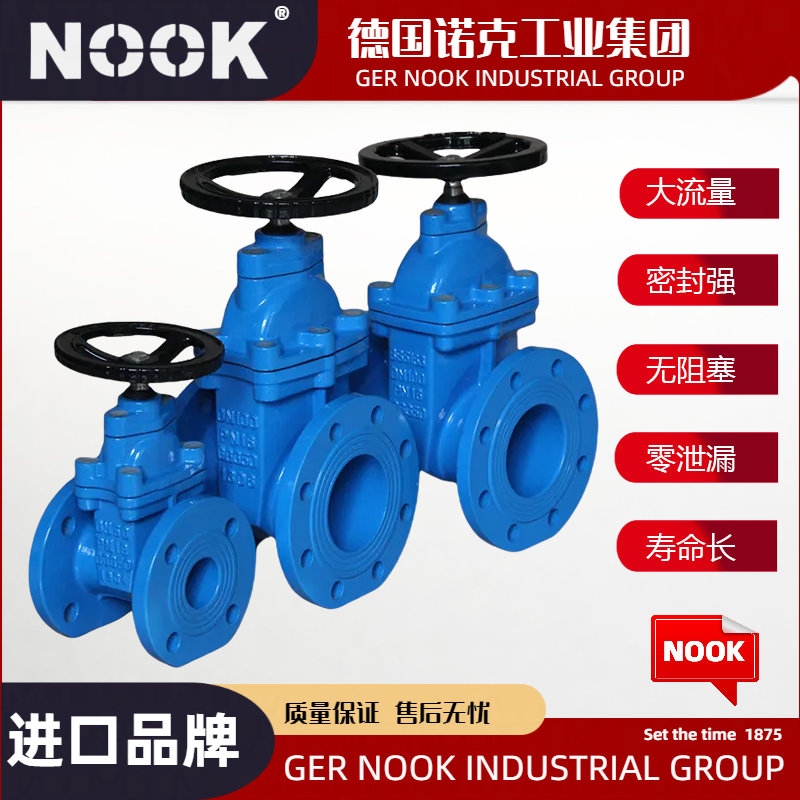

Z45X暗杆软密封闸阀@德国NOOK诺克利用闸阀整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效有节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
| 公称压力 PN (MPa) | 强度试验 | 水密封/上密封试验 | 气密封试验 |
| 1.5 PN (MPa) | 1.1 PN (MPa) | 0.5-0.7 (MPa) | |
| 1.0 | 1.5 | 1.1 | 0.6 MPa |
| 1.6 | 2.4 | 1.8 | |
| 2.5 | 3.8 | 2.8 |
| 序 号 | 零件名称 | 材质 |
| 1 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 2 | 闸板 | 球墨铁铁外覆三元乙丙或丁腈橡胶 |
| 3 | 内六角螺栓 | 碳化处理 |
| 4 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 5 | 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
| 6 | 阀杆 | 不锈钢 |
| 7 | “O”形密封圈 | 丁睛橡胶、三元乙丙 |
| 8 | 止推轴承 | 锡青钢 |
| 9 | 螺栓 | 不锈钢 |
| 10 | 压盖 | 球墨铸铁、铸钢 |
| 11 | 防尘罩 | 丁腈橡胶 |
| 12 | 手轮（传动帽） | 铸铁 |
| 公称压力：1.0～2.5MPa | 工作温度:0～120℃ | 法兰标准:GB/T17241.6 GB9113 |
| 公称通径：50～400mm | 适用介质:水、油、气等 | 试验标准:GB/T13927 API598 |

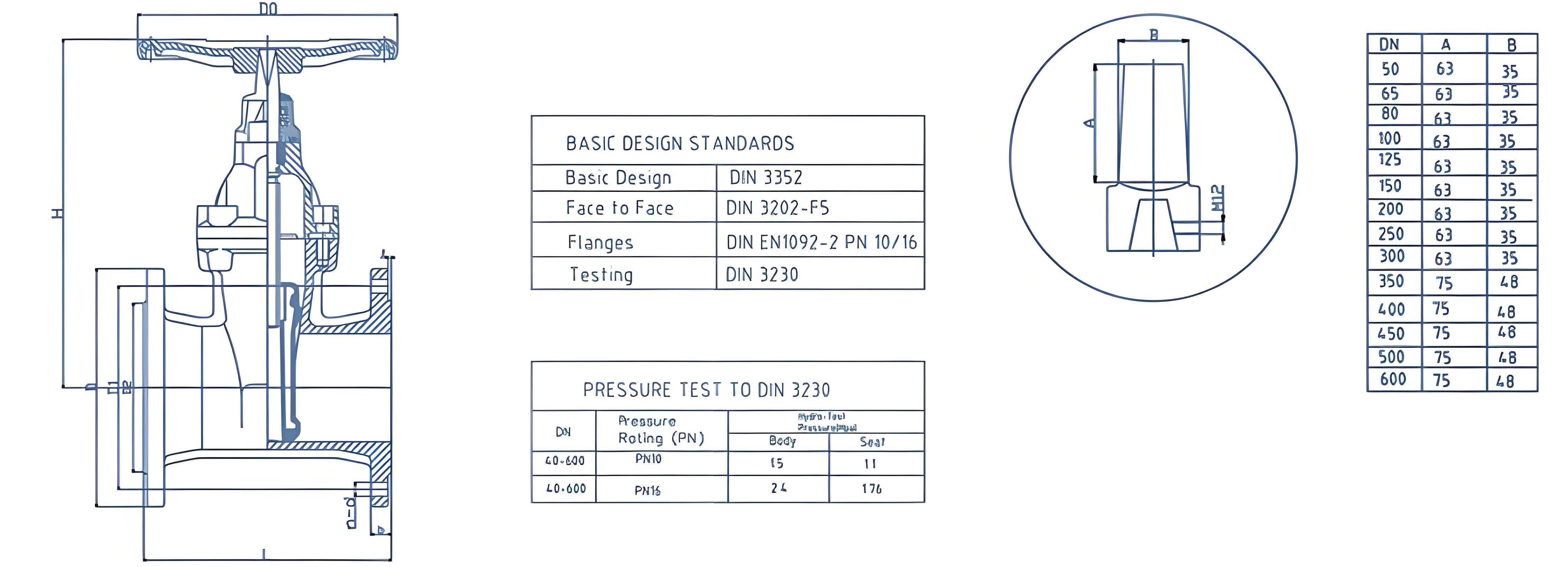

| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| Hmin(全关) | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
| Hmax(全开) | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
德国NOOK诺克@暗杆软密封闸阀是一种通过高温铸造技术制造出来的阀门，主要用于人防工程管道、自动喷水系统、给排水管路、消防栓给水系统等方面，以实现截止或调节介质流动的功能。以下是关于暗杆软密封闸阀的详细介绍：
暗杆软密封闸阀的工作原理是通过电动执行器（或其他操作方式如手轮、气动等）控制阀杆的上下运动，从而实现阀板的开关控制。当阀杆上升时，阀板与阀座分离，阀门打开；当阀杆下降时，阀板与阀座接触，阀门关闭。密封圈的作用是保证阀门的密封性，防止介质泄漏。
密封性能好：软密封闸阀采用弹性材料（如橡胶）作为密封面，通过变形补偿作用达到良好的密封效果，可实现零泄漏。
耐腐蚀性强：阀体、阀盖等部件常采用耐腐蚀材料（如球墨铸铁、不锈钢等）制成，并喷涂环氧树脂等防腐涂层，确保阀门在恶劣工况下的长期稳定运行。
启闭省力：与截止阀相比，闸阀在启闭时闸板运动方向与介质流动方向相垂直，因此启闭较为省力。
结构紧凑：暗杆设计使得阀门整体结构紧凑，占用空间小，特别适用于安装空间受限的场合。
应用广泛：暗杆软密封闸阀广泛应用于石化、化工、医药、食品等工业领域以及给排水、消防等系统，特别适用于高腐蚀、高粘度、高含固等恶劣工况。
阀体、阀盖：常采用精密铸造法一次成型，表面喷涂环氧树脂等防腐涂层。
阀杆：采用不锈钢或青铜等耐腐蚀材料制成，并设有三道O型环密封，确保密封可靠且减少摩擦阻力。
闸板：表面包覆橡胶等弹性材料，实现良好的密封效果。
传动装置：可根据需要采用电动执行器、手轮、气动等不同操作方式。
安装：安装前应检查阀门各部件是否完好，并按照说明书要求正确安装。注意阀门流向应与介质流动方向一致。
操作：操作时应注意不要将阀门关闭过死，以免损坏密封面或影响启闭性能。电动执行器操作时应注意电源电压和频率是否符合要求。
维护：定期检查阀门的密封性能和操作灵活性，及时清理阀门内外的污垢和杂质。对于长期不使用的阀门应进行定期维护和保养。
综上所述，暗杆软密封闸阀以其优良的密封性能、耐腐蚀性和结构紧凑等特点在多个领域得到广泛应用。在使用过程中应注意正确安装、操作和维护以确保其长期稳定运行。
