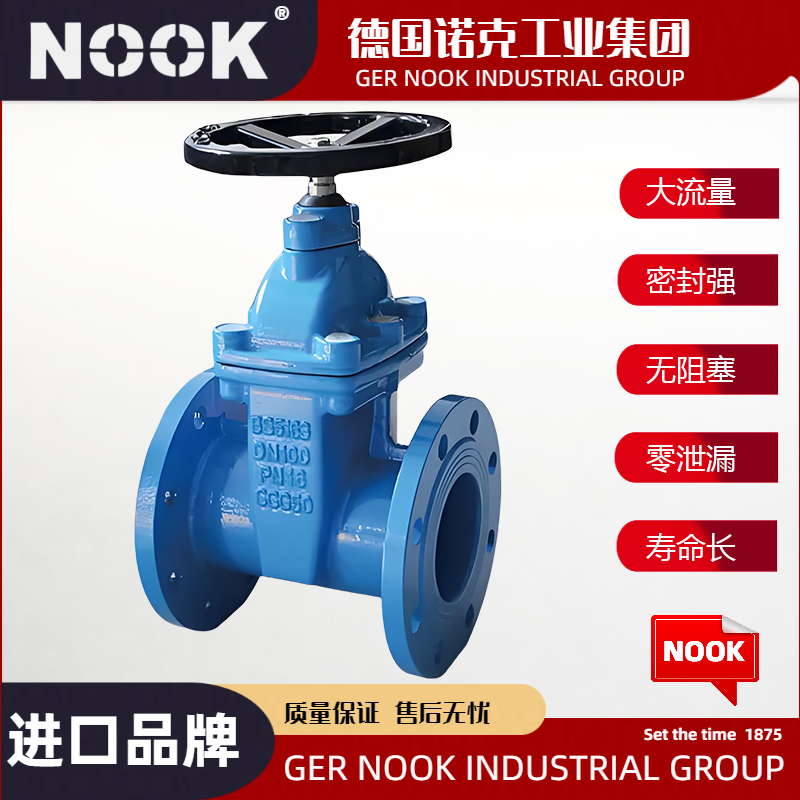

RVCX、Z45X暗杆法兰闸阀@德国NOOK诺克利用闸阀整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效有节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
| 公称压力 PN (MPa) | 强度试验 | 水密封/上密封试验 | 气密封试验 |
| 1.5 PN (MPa) | 1.1 PN (MPa) | 0.5-0.7 (MPa) | |
| 1.0 | 1.5 | 1.1 | 0.6 MPa |
| 1.6 | 2.4 | 1.8 | |
| 2.5 | 3.8 | 2.8 |
| 序 号 | 零件名称 | 材质 |
| 1 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 2 | 闸板 | 球墨铁铁外覆三元乙丙或丁腈橡胶 |
| 3 | 内六角螺栓 | 碳化处理 |
| 4 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 5 | 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
| 6 | 阀杆 | 不锈钢 |
| 7 | “O”形密封圈 | 丁睛橡胶、三元乙丙 |
| 8 | 止推轴承 | 锡青钢 |
| 9 | 螺栓 | 不锈钢 |
| 10 | 压盖 | 球墨铸铁、铸钢 |
| 11 | 防尘罩 | 丁腈橡胶 |
| 12 | 手轮（传动帽） | 铸铁 |
| 公称压力：1.0～2.5MPa | 工作温度:0～120℃ | 法兰标准:GB/T17241.6 GB9113 |
| 公称通径：50～400mm | 适用介质:水、油、气等 | 试验标准:GB/T13927 API598 |

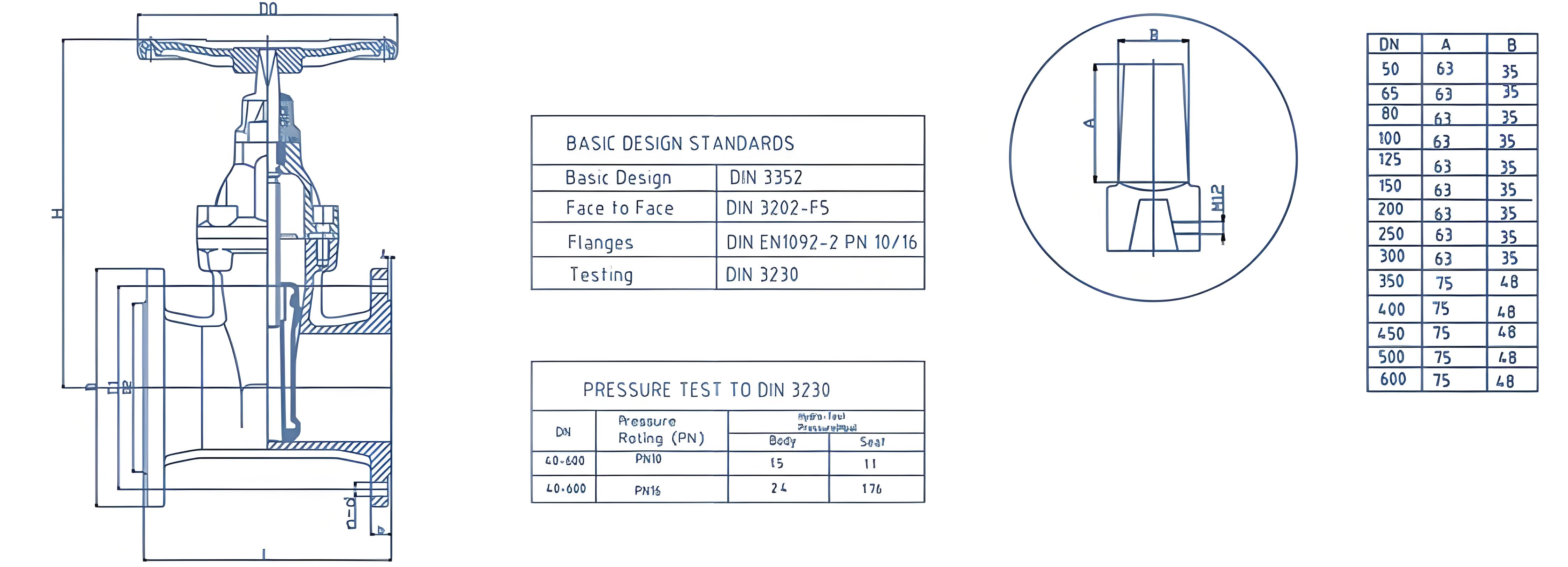

| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| Hmin(全关) | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
| Hmax(全开) | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
德国NOOK诺克@暗杆法兰闸阀是一种特殊的阀门类型，其特点和工作原理如下：
定义：暗杆法兰闸阀是一种阀杆螺母设在阀体内部，与介质直接接触的闸阀。与明杆闸阀相比，其阀杆螺母及传动机构均处于阀体内部，因此从外部无法直接看到阀杆的运动情况。
结构：主要由阀体、阀盖、阀杆、闸板、密封圈、传动装置等部件组成。其中，阀杆通过法兰与管道连接，并在阀体内部进行升降运动以控制闸板的开启和关闭。
当需要开启阀门时，通过传动装置（如手轮、电动装置等）旋转阀杆螺母，使阀杆在阀体内部向上运动，从而带动闸板上升，实现阀门的开启。
当需要关闭阀门时，反向旋转阀杆螺母，使阀杆在阀体内部向下运动，带动闸板下降，切断介质流通通道，实现阀门的关闭。
结构紧凑：由于阀杆螺母及传动机构均设在阀体内部，因此整体结构更为紧凑，占用空间小。
密封性好：采用弹性座封结构或金属密封面等密封方式，确保阀门在关闭状态下具有良好的密封性能。
操作灵活：虽然阀杆的运动情况无法从外部直接观察，但传动装置的设计使得阀门的开启和关闭操作仍然灵活方便。
适用范围广：暗杆法兰闸阀适用于多种介质和工况条件，如石油、天然气、水、蒸汽等流体介质，以及高温、高压等恶劣工况环境。
暗杆法兰闸阀广泛应用于石油、化工、冶金、电力、城市建设等行业的管道系统中，用于控制流体的通断和调节流量。
在一些需要频繁操作或要求密封性能较高的场合，如消防系统、给排水系统等，暗杆法兰闸阀也常被选用。
在安装暗杆法兰闸阀时，应确保阀门与管道的连接牢固可靠，避免泄漏现象的发生。
在使用过程中，应定期检查阀门的密封性能和操作灵活性，及时清理阀门内外的污垢和杂质，保持阀门的清洁和畅通。
对于长期不使用的阀门，应进行定期维护和保养，以确保阀门处于良好的工作状态。
总之，暗杆法兰闸阀作为一种重要的阀门类型，在管道系统中发挥着关键作用。其结构紧凑、密封性好、操作灵活等特点使得它在多个领域得到广泛应用。
