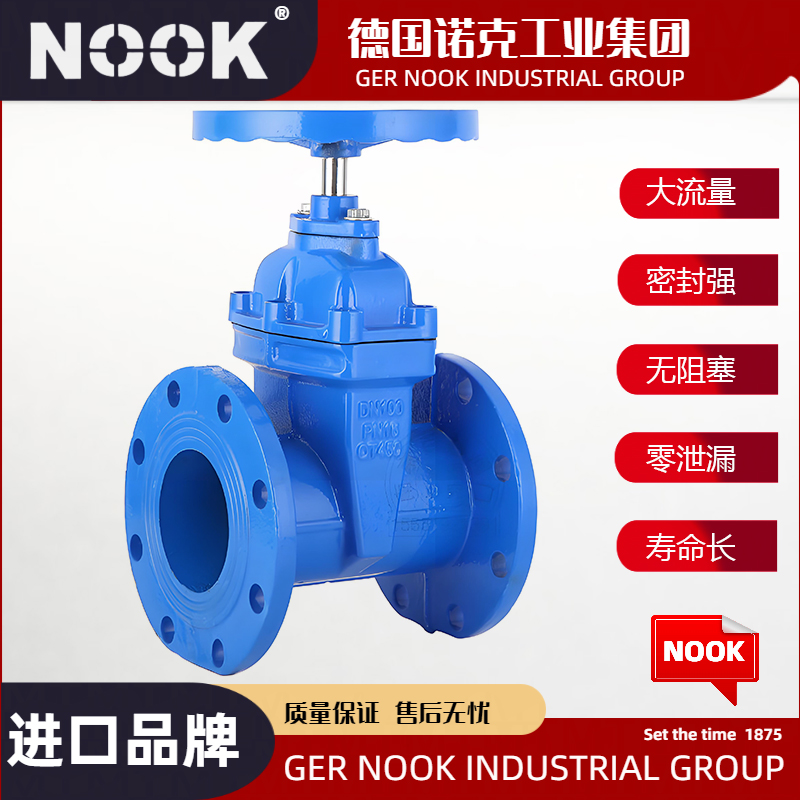

进口暗杆闸阀

产品说明

Z45X暗杆闸阀@德国NOOK诺克利用闸阀整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效有节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

压力试验

公称压力 PN (MPa)	强度试验	水密封/上密封试验	气密封试验
	1.5 PN (MPa)	1.1 PN (MPa)	0.5-0.7 (MPa)
1.0	1.5	1.1	0.6 MPa
1.6	2.4	1.8
2.5	3.8	2.8

主要零部件材料明细表

序 号	零件名称	材质
1	阀体	灰铸铁、球墨铸铁、铸钢
2	闸板	球墨铁铁外覆三元乙丙或丁腈橡胶
3	内六角螺栓	碳化处理
4	密封圈	丁腈橡胶、三元乙丙
5	阀盖	灰铸铁、球墨铸铁、铸钢
6	阀杆	不锈钢
7	“O”形密封圈	丁睛橡胶、三元乙丙
8	止推轴承	锡青钢
9	螺栓	不锈钢
10	压盖	球墨铸铁、铸钢
11	防尘罩	丁腈橡胶
12	手轮（传动帽）	铸铁

技术参数

公称压力：1.0～2.5MPa	工作温度:0～120℃	法兰标准:GB/T17241.6 GB9113
公称通径：50～400mm	适用介质:水、油、气等	试验标准:GB/T13927 API598

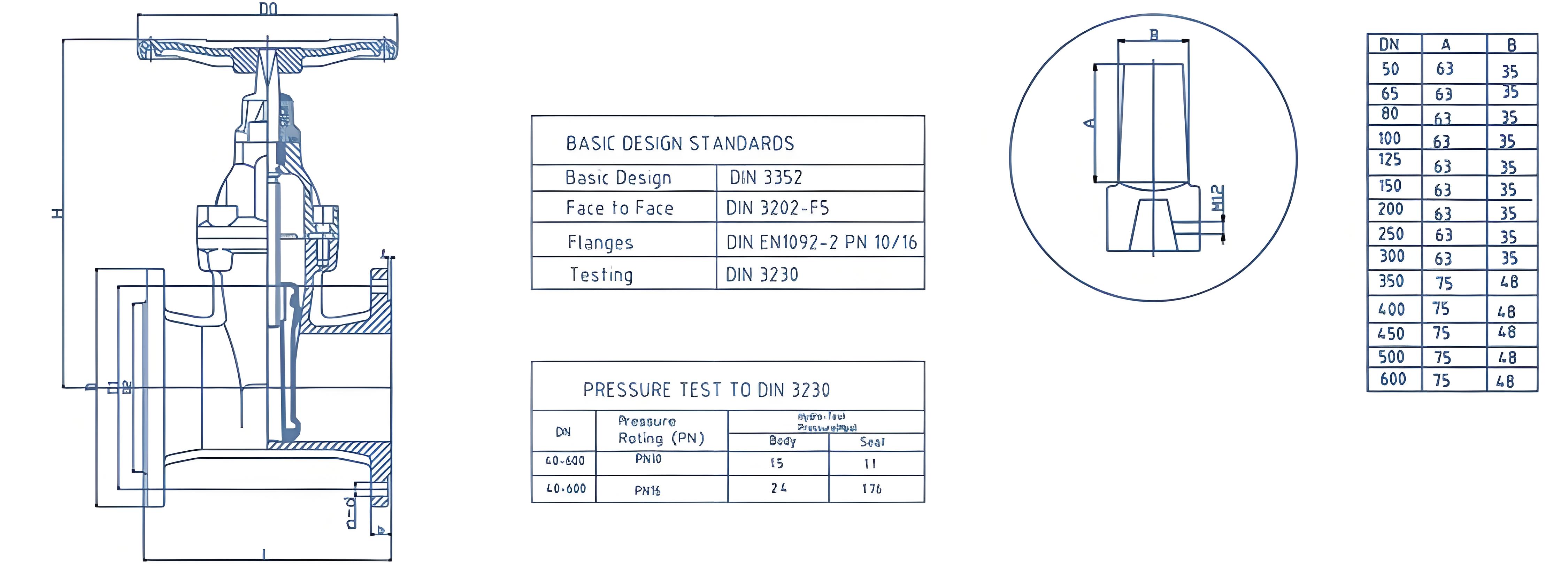

外形结构图

主要连接外型尺寸:(单位:mm)

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
Hmin(全关)	313	332	372	424	497	562	680	837	948	1010	1220	1280	1480	1665
Hmax(全开)	355	375	415	476	540	600	720	875	990	1050	1245	1310	1560	1750
