进口明杆闸阀

产品说明

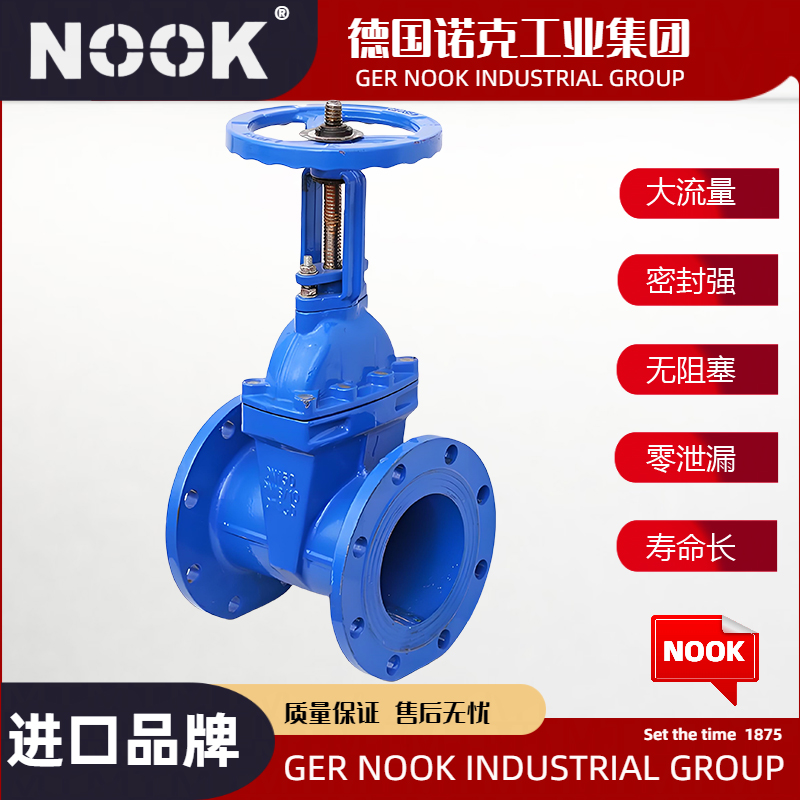

Z41X明杆闸阀@德国NOOK诺克除具有弹性闸阀的优点外,并可以较直观显示阀门开度,开闭迅速可靠.故常应用于消防及工业系统,一般安装于距地面较高位置.广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置使用。

压力试验

公称压力 PN (MPa)	强度试验	水密封/上密封试验	气密封试验
	1.5 PN (MPa)	1.1 PN (MPa)	0.5-0.7 (MPa)
1.0	1.5	1.1	0.6 MPa
1.6	2.4	1.8
2.5	3.8	2.8

主要零部件材料明细表

序 号	零件名称	材 质
1	手轮	可锻铸铁
2	阀杆螺母	铜合金
3	支架	灰铸铁、球墨铸铁、铸钢
4	压盖	球墨铸铁、铸钢
5	密封圈	丁腈橡胶、三元乙丙
6	阀杆	不锈钢
7	中法兰垫片	丁腈橡胶、三元乙丙
8	闸板	球墨铸铁外覆三元乙丙或丁腈橡胶
9	阀体	灰铸铁、球墨铸铁、铸钢

技术参数

公称压力：1.0～2.5MPa	工作温度:0～120℃	法兰标准:GB/T17241.6 GB9113
公称通径：50～400mm	适用介质:水、油、气等	试验标准:GB/T13927 API598

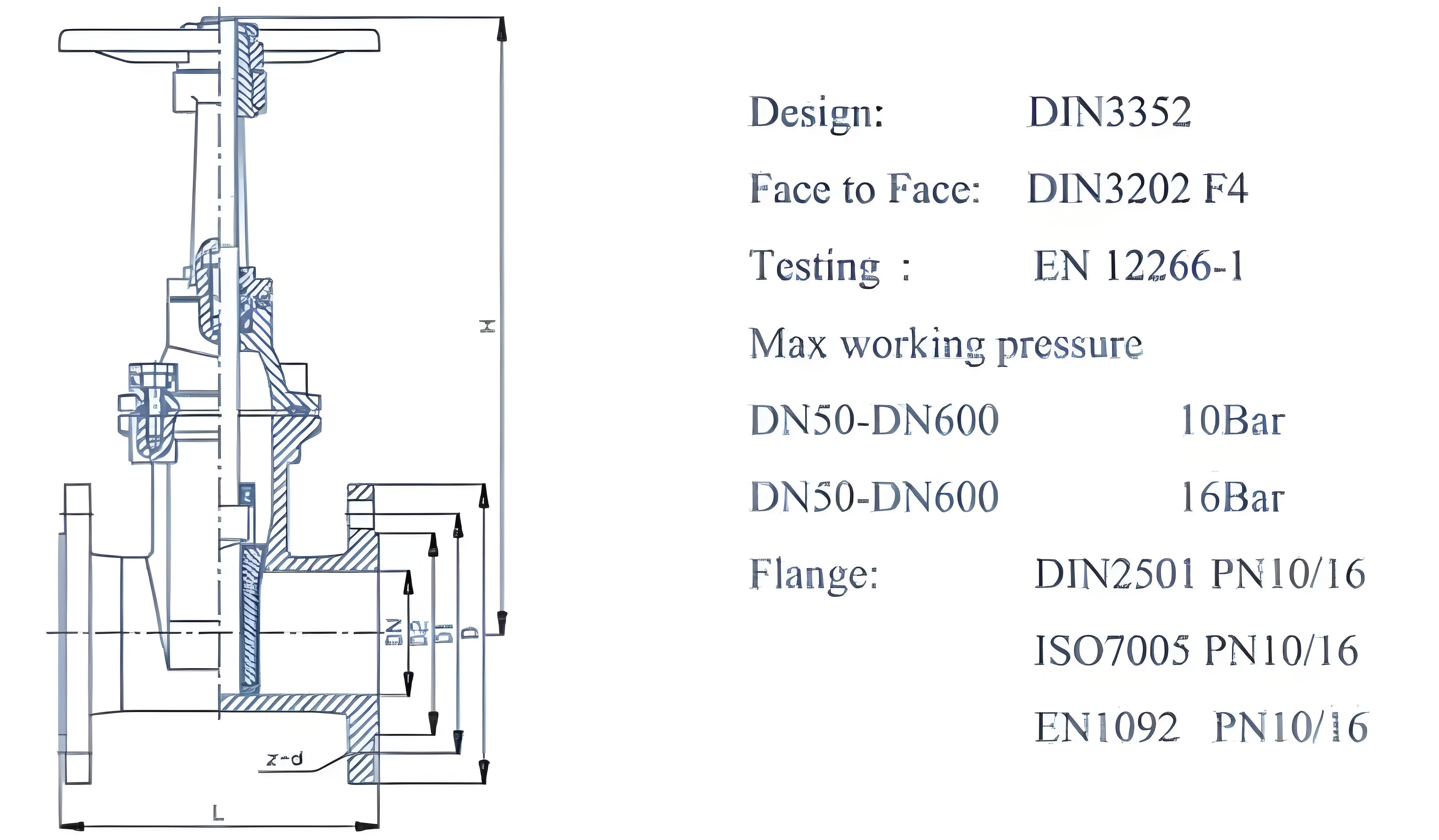

外形结构图

主要连接外型尺寸:(单位:mm)

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
Hmin(全关)	313	332	375	425	498	562	680	838	950	1010	1220	1280	1480	1665
Hmax(全开)	355	375	415	475	540	605	720	875	990	1050	1245	1310	1560	1750

进口明杆闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口明杆闸阀知识专区

德国NOOK诺克@明杆闸阀是一种广泛应用的阀门类型，其特点和工作原理如下：

一、定义与结构

• 定义：明杆闸阀是一种阀杆螺母在阀盖或支架上的阀门，通过旋转阀杆螺母来实现阀杆的升降，从而控制闸板的开启和关闭。

• 主要组成部分：包括阀杆、闸板、阀体、阀盖、密封圈、传动装置等。其中，阀杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，即将操作转矩变为操作推力。

二、工作原理

• 当逆时针方向转动手轮时，阀杆和与阀杆连在一起的闸板上升，阀体管道被打开。

• 相反，顺时针方向转动手轮时，阀杆和闸板下降，阀门关闭。

三、特点

1. 操作直观：明杆结构使得操作者能够直接观察到阀杆的位置，从而方便操作和判断阀门的开闭状态。

2. 密封性好：采用弹性座封结构，密封性能优良，能够有效防止流体泄漏。

3. 启闭迅速：由于阀杆和闸板的升降动作直接由手轮控制，启闭速度相对较快，能够迅速控制流体的通断。

4. 应用广泛：明杆闸阀因其结构简单、操作方便、密封性好等特点，在自来水系统、石油和天然气工业、化工工业、发电行业、钢铁和冶金行业、污水处理厂等多个领域得到广泛应用。

四、应用场景

• 自来水系统：用于水处理厂的输水管道以及城市自来水管网中，控制和切断水流。

• 石油和天然气工业：控制石油和天然气的流量，并在需要时快速切断流动。

• 化工工业：控制和切断各种液体和气体的流动，具有耐腐蚀、耐高温等特点。

• 发电行业：在火力发电厂和核电站中，控制和切断水和蒸汽等介质的流动，确保发电过程的安全和稳定。

• 钢铁和冶金行业：控制铁矿石、煤炭、煤气等流体和气体的流动，具有耐高温、耐腐蚀的特点。

• 污水处理厂：控制和切断污水的流动，具有密封性好、耐腐蚀等特点。

五、注意事项

• 在安装明杆闸阀时，应确保阀门在管道中水平安装，并遵循相关的安装规范和要求。

• 在使用过程中，应定期检查阀门的密封性能和操作灵活性，及时清理阀门内外的污垢和杂质，保持阀门的清洁和畅通。

• 对于长期不使用的阀门，应进行定期维护和保养，以确保阀门处于良好的工作状态。

综上所述，明杆闸阀作为一种重要的阀门类型，在多个领域发挥着关键作用。其独特的结构和优越的性能特点使其成为流体控制系统中不可或缺的设备之一。
