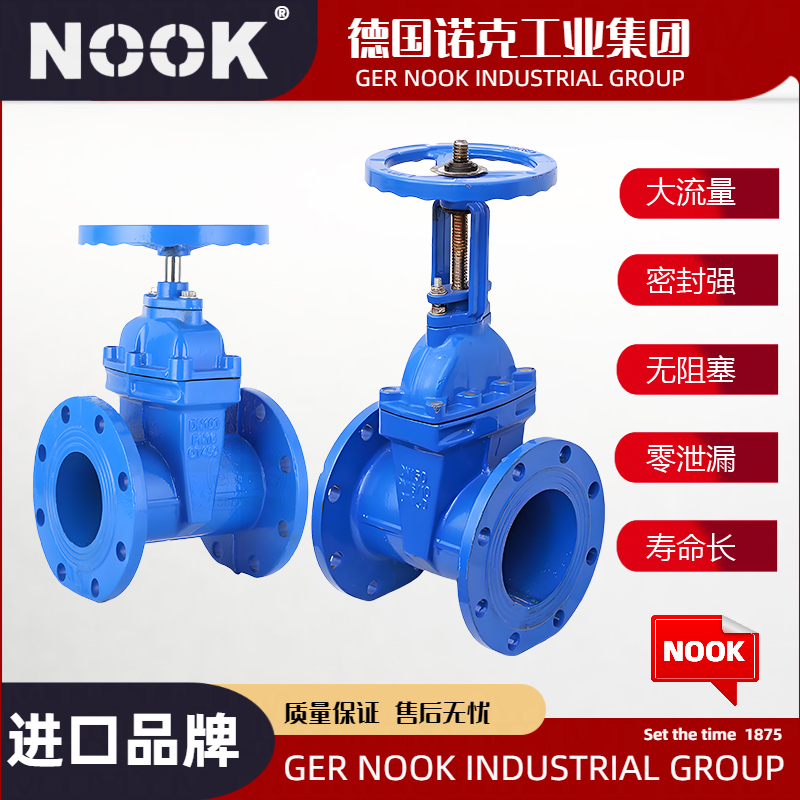

Z45X弹性座封闸阀@德国NOOK诺克利用闸阀整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效有节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
| 公称压力 PN (MPa) | 强度试验 | 水密封/上密封试验 | 气密封试验 |
| 1.5 PN (MPa) | 1.1 PN (MPa) | 0.5-0.7 (MPa) | |
| 1.0 | 1.5 | 1.1 | 0.6 MPa |
| 1.6 | 2.4 | 1.8 | |
| 2.5 | 3.8 | 2.8 |
| 序 号 | 零件名称 | 材质 |
| 1 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 2 | 闸板 | 球墨铁铁外覆三元乙丙或丁腈橡胶 |
| 3 | 内六角螺栓 | 碳化处理 |
| 4 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 5 | 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
| 6 | 阀杆 | 不锈钢 |
| 7 | “O”形密封圈 | 丁睛橡胶、三元乙丙 |
| 8 | 止推轴承 | 锡青钢 |
| 9 | 螺栓 | 不锈钢 |
| 10 | 压盖 | 球墨铸铁、铸钢 |
| 11 | 防尘罩 | 丁腈橡胶 |
| 12 | 手轮（传动帽） | 铸铁 |
| 公称压力：1.0～2.5MPa | 工作温度:0～120℃ | 法兰标准:GB/T17241.6 GB9113 |
| 公称通径：50～400mm | 适用介质:水、油、气等 | 试验标准:GB/T13927 API598 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| Hmin(全关) | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
| Hmax(全开) | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
德国NOOK诺克@弹性座封闸阀，又称为升降杆闸阀或明杆闸阀，是一种用于全开和全关的启闭件设备。以下是关于弹性座封闸阀的详细介绍：
启闭件：闸板，其运动方向与流体方向相垂直。
工作原理：通过闸板的升降来控制流体的通断。当闸板提升高度等于阀门通径的1:1倍时，流体的通道完全畅通。但由于实际运行时此位置无法监视，通常是以阀杆的顶点作为全开位置的标志，并考虑温度变化可能出现的锁死现象，在开到顶点后再倒回1/2-1圈作为全开位置。
密封性能：闸板有两个密封面，常用模式为楔形，楔形角随阀门参数而异，通常为50°。闸板可做成刚性闸板或弹性闸板，后者能产生微量变形以改善工艺性和密封效果。
操作方式：通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，实现闸板的升降。
安装要求：本类阀门在管道中一般应水平安装。
规格及类别：应符合管道设计文件的要求。
型号与标准：应注明依据的国标编号或企业标准的相关说明。
工作压力：要求≥管道的工作压力，且阀门在关闭状态下任何一侧应能承受1.1倍阀门工压值而不渗漏；在开启状态下，阀体应能承受二倍阀门工压的要求。
阀体材质：以球墨铸铁、铸钢、不锈钢、316L为主，并注明牌号及铸铁的物理化学检测数据。
阀杆材质：力求使用不锈钢阀杆（如2CR13），大口径阀门也应是不锈钢嵌包的阀杆。
防腐处理：阀体及内部阀板等部件要求全面防腐，通常采用静电喷涂粉状无毒环氧树脂或相似无毒环氧漆，厚度需达到0.3mm以上。同时，防腐材料需符合相关卫生要求，并有权威机构的检测报告。
启闭方向：一律应顺时针关闭。
启闭力矩：为了便于操作，最大启闭力矩宜控制在240N·m以内。
显示与观察：启闭程度的刻度线应铸造在变速箱盖或显示盘外壳上，并面向地面以便观察。若阀门埋设较深，应设置加长杆设施以便操作。
批量检测：阀门某一规格批量制造时，需委托权威性机构进行启闭力矩、关闭严密性连续启闭次数及流阻系数等性能的检测。
出厂检测：阀门在出厂前需进行内压检测及渗漏检测等以确保质量。
综上所述，弹性座封闸阀具有结构紧凑、密封性能好、操作简便等特点，在给排水、消防、暖通等领域有广泛应用。在使用过程中，需严格按照相关要求进行安装、操作和维护以确保其正常运行和使用寿命。
