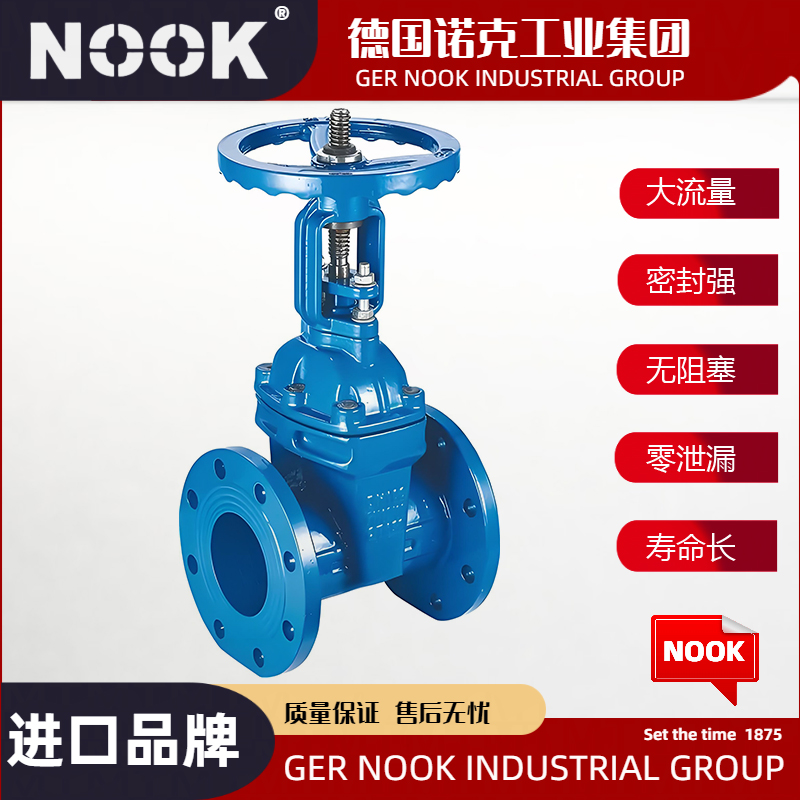

Z41X明杆弹性座封闸阀@德国NOOK诺克除具有弹性闸阀的优点外,并可以较直观显示阀门开度,开闭迅速可靠.故常应用于消防及工业系统,一般安装于距地面较高位置.广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置使用。
| 公称压力 PN (MPa) | 强度试验 | 水密封/上密封试验 | 气密封试验 |
| 1.5 PN (MPa) | 1.1 PN (MPa) | 0.5-0.7 (MPa) | |
| 1.0 | 1.5 | 1.1 | 0.6 MPa |
| 1.6 | 2.4 | 1.8 | |
| 2.5 | 3.8 | 2.8 |
| 序 号 | 零件名称 | 材 质 |
| 1 | 手轮 | 可锻铸铁 |
| 2 | 阀杆螺母 | 铜合金 |
| 3 | 支架 | 灰铸铁、球墨铸铁、铸钢 |
| 4 | 压盖 | 球墨铸铁、铸钢 |
| 5 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 6 | 阀杆 | 不锈钢 |
| 7 | 中法兰垫片 | 丁腈橡胶、三元乙丙 |
| 8 | 闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶 |
| 9 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 公称压力：1.0～2.5MPa | 工作温度:0～120℃ | 法兰标准:GB/T17241.6 GB9113 |
| 公称通径：50～400mm | 适用介质:水、油、气等 | 试验标准:GB/T13927 API598 |

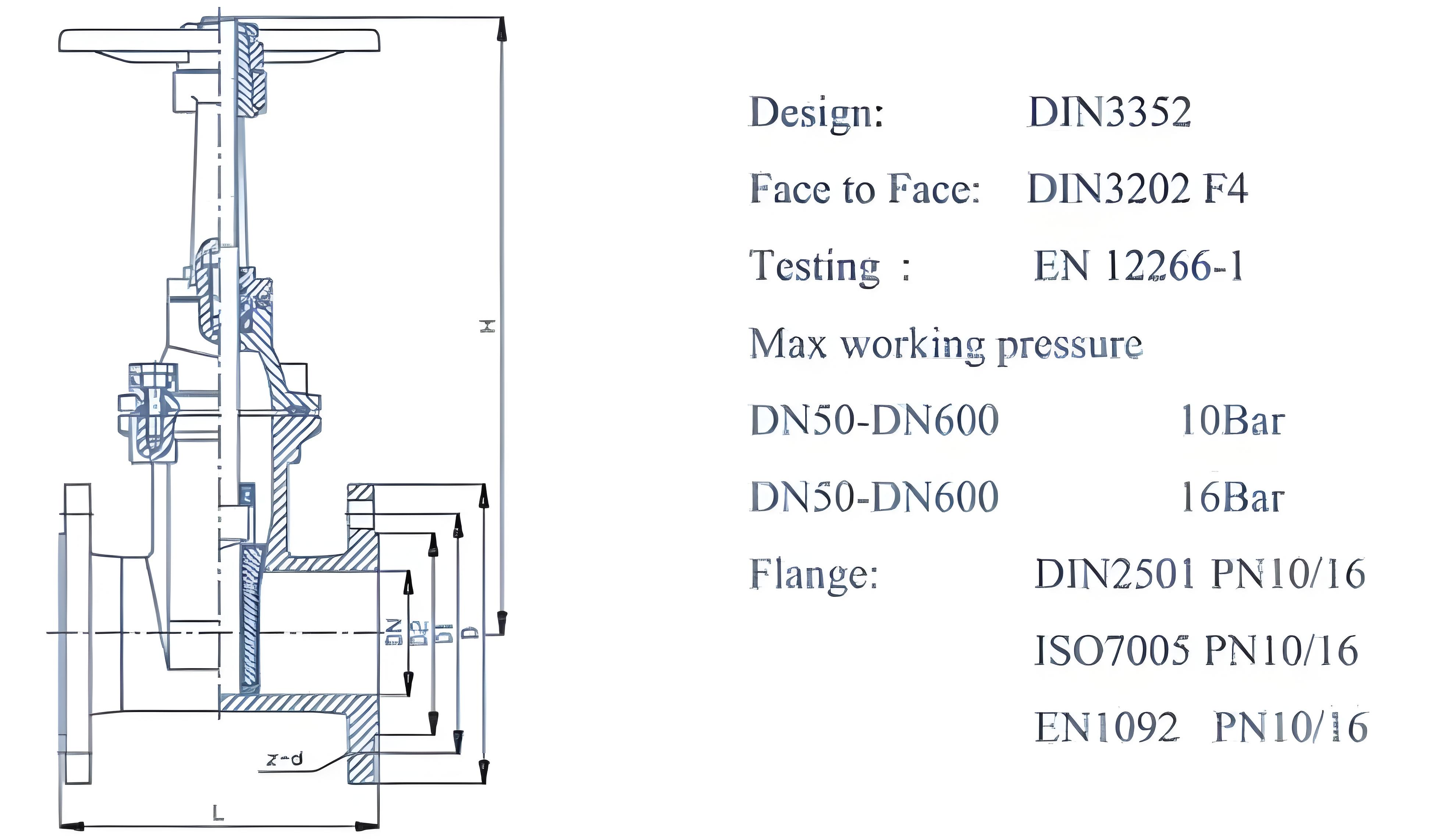

| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| Hmin(全关) | 313 | 332 | 375 | 425 | 498 | 562 | 680 | 838 | 950 | 1010 | 1220 | 1280 | 1480 | 1665 |
| Hmax(全开) | 355 | 375 | 415 | 475 | 540 | 605 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
德国NOOK诺克@明杆弹性座封闸阀是一种重要的流体控制设备，广泛应用于自来水、污水、建筑、石油、化工等多个领域。以下是对明杆弹性座封闸阀的详细介绍：
定义：明杆弹性座封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。它通常被称为升降杆闸阀或明杆闸阀。
特点：闸板有两个密封面，最常用的模式是形成楔形，楔形角随阀门参数而异，通常为50°。闸板可以做成刚性闸板或弹性闸板，以改善工艺性和密封效果。
结构：明杆弹性座封闸阀在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，即将操作转矩变为操作推力。
工作原理：开启阀门时，当闸板提升高度等于阀门通径的1:1倍时，流体的通道完全畅通。但为考虑温度变化出现锁死现象，通常在开到顶点位置上，再倒回1/2~1圈，作为全开阀门的位置。
规格与类别：应符合管道设计文件的要求，型号应注明依据的国标编号或企业标准。
工作压力：要求≥管道的工作压力，并能在关闭状态下承受1.1倍阀门工压值而不渗漏，开启状态下阀体应能承受二倍阀门工压。
制造标准：应依据国标编号或企业标准，采购合同上应附企业文件。
阀体材质：以球墨铸铁、铸钢、不锈钢、316L为主，并注明牌号及铸铁实际的物理化学检测数据。
阀杆材质：力求不锈钢阀杆（如2CR13），大口径阀门也应是不锈钢嵌包的阀杆。
螺母材质：采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。
阀杆衬套材质：其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。
密封面材质：根据阀门类别和密封方式的不同，密封面的材质要求也不同，如普通楔式闸阀需说明铜环的材质、固定方式、研磨方式，软密封闸阀则需提供阀板衬胶材料的物理化学及卫生检测数据。
操作机构：启闭方向一律应顺时针关闭，启闭转数不宜过多，便于单人操作。启闭程度的显示盘应面向地面，刻度线刷上荧光粉以示醒目。
性能检测：阀门在批量制造时，应委托权威性机构进行启闭力矩、关闭严密性、流阻系数等性能的检测。出厂前还需进行内压检测和渗漏检测。
内外防腐：阀体及内部阀板等部件需全面防腐处理，表面喷涂无毒环氧树脂或相似无毒环氧漆，厚度达0.3mm以上。
包装运输：阀门两侧应设轻质堵板固封，中小口径阀门以草绳捆扎并以集装箱方式运输，大口径阀门则采用简易木条框架固体包装。
综上所述，明杆弹性座封闸阀以其独特的结构和优良的性能在流体控制领域发挥着重要作用。在选购和使用时，应充分考虑其技术要求、材质要求以及操作维护的便利性。
