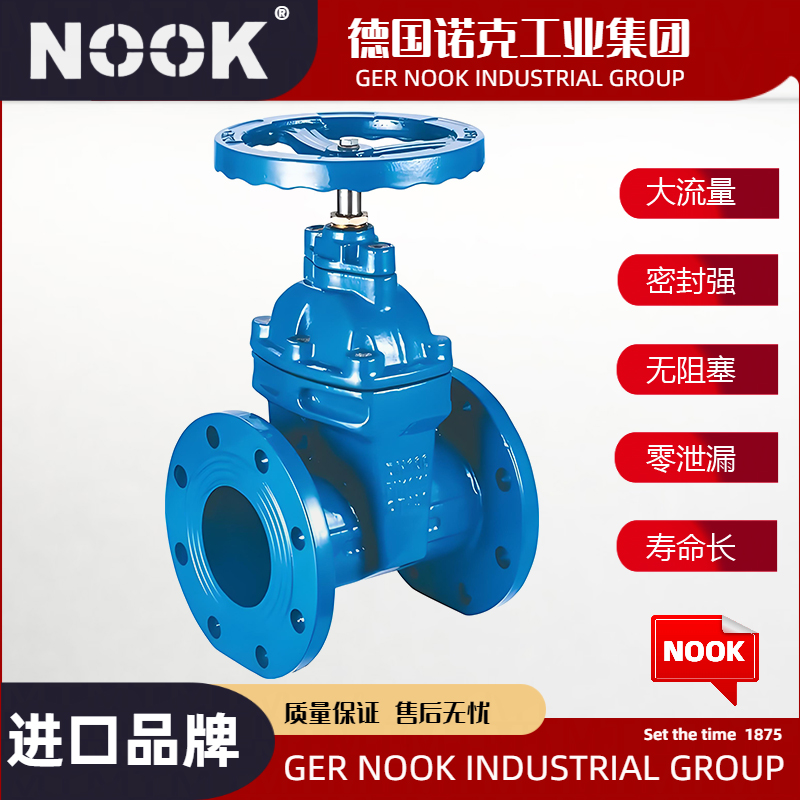

Z45X暗杆弹性座封闸阀@德国NOOK诺克利用闸阀整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效有节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
| 公称压力 PN (MPa) | 强度试验 | 水密封/上密封试验 | 气密封试验 |
| 1.5 PN (MPa) | 1.1 PN (MPa) | 0.5-0.7 (MPa) | |
| 1.0 | 1.5 | 1.1 | 0.6 MPa |
| 1.6 | 2.4 | 1.8 | |
| 2.5 | 3.8 | 2.8 |
| 序 号 | 零件名称 | 材质 |
| 1 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 2 | 闸板 | 球墨铁铁外覆三元乙丙或丁腈橡胶 |
| 3 | 内六角螺栓 | 碳化处理 |
| 4 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 5 | 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
| 6 | 阀杆 | 不锈钢 |
| 7 | “O”形密封圈 | 丁睛橡胶、三元乙丙 |
| 8 | 止推轴承 | 锡青钢 |
| 9 | 螺栓 | 不锈钢 |
| 10 | 压盖 | 球墨铸铁、铸钢 |
| 11 | 防尘罩 | 丁腈橡胶 |
| 12 | 手轮（传动帽） | 铸铁 |
| 公称压力：1.0～2.5MPa | 工作温度:0～120℃ | 法兰标准:GB/T17241.6 GB9113 |
| 公称通径：50～400mm | 适用介质:水、油、气等 | 试验标准:GB/T13927 API598 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| Hmin(全关) | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
| Hmax(全开) | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
德国NOOK诺克@暗杆弹性座封闸阀是一种用于全开和全关的设备，其启闭件是闸板，闸板的运动方向与流体方向相垂直。以下是对暗杆弹性座封闸阀的详细介绍：
中文名：暗杆弹性座封闸阀
别名：升降杆闸阀（亦叫明杆闸阀）
启闭件：闸板
暗杆弹性座封闸阀的闸板有两个密封面，最常用的模式是形成楔形，楔形角随阀门参数而异，通常为50°（介质温度不高时为2°52''''，但此表述可能存在误读，应为角度或温度的特殊表示方式，实际使用中需参考具体产品说明）。闸板可以做成整体式（刚性闸板）或能产生微量变形的闸板（弹性闸板），以改善工艺性并弥补加工过程中的偏差。
在操作时，暗杆弹性座封闸阀的升降杆上通常有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，即将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1:1倍时，流体的通道完全畅通。然而，这个位置在运行时是无法直接监视的，因此实际使用时以阀杆的顶点作为全开位置的标志。为避免温度变化导致的锁死现象，通常在开到顶点位置后再倒回1/2~1圈，以确定全开阀门的位置。
密封性好：利用闸门整体包胶产生变形补偿作用，达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。
节省空间：设计紧凑，更有效地节约安装空间。
广泛应用：可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置使用。
阀体材质：以球墨铸铁、铸钢、不锈钢、316L等为主，并注明牌号及铸铁实际的物理化学检测数据。
阀杆材质：力求使用不锈钢阀杆（如2CR13），大口径阀门也应是不锈钢嵌包的阀杆。
防腐处理：阀体内外应进行抛丸清砂除锈，并静电喷涂粉状无毒环氧树脂，厚度达0.3mm以上。特大型阀门静电喷涂有困难时，亦应刷涂、喷涂相似的无毒环氧漆。阀体内部以及阀板各个部位要求全面防腐，以确保在浸泡状态下不会锈蚀，并减少过水阻力。
性能检测：包括阀门在工压状况下的启闭力矩、阀门关闭严密的连续启闭次数、阀门在管道输水状况下的流阻系数等。
制造标准：应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。
包装：阀门两侧应设轻质堵板固封。中、小口径阀门应以草绳捆扎，并以集装箱方式运输为宜。大口径阀门亦有简易木条框架固体包装，以免运输过程中碰损。
出厂说明书：应标明阀门规格、型号、工作压力、制造标准、材质、操作启动方向、转数、工压状况下启闭力矩等相关数据及安装、维护的注意事项等。
综上所述，暗杆弹性座封闸阀以其良好的密封性、节省空间的特点和广泛的应用领域，在流体管道系统中发挥着重要作用。
