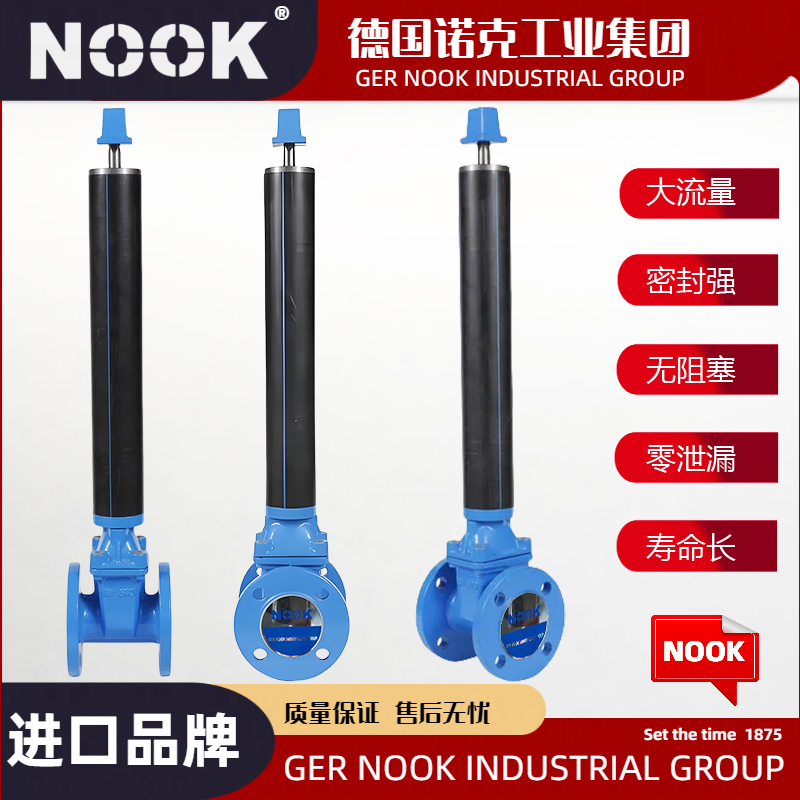

进口埋地式弹性座封闸阀

产品说明

Z45X埋地式弹性座封闸阀@德国NOOK诺克是我们从欧洲引进技术生产的又一款新产品，阀组可以免维护及延长阀杆的设计方案，一次性地埋，避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资，美化道路环境，耐辗压，避免井盖丢失造成安全事故，阀杆可根据阀井深度灵活订做，阀杆顶部设有阀门开关显示，可加装信号远传装置,阀门误开关锁闭装置。可用于城镇给排水管网、高层建筑、住宅小区、石油、天然气、电厂、环保、矿山、造纸、发酵等行业。

技术参数

型号	埋地Z45X-10	埋地Z45X-16
公称压力	1.0MPa(10kgf/cm2)	1.6MPa(16kgf/cm2)
公称通径	40～400mm	40～400mm
井管长度	0.3～2m	0.3～2m
井管伸缩调整量	0.2～1m	0.2～1m
密封实验压力	1.1MPa(11kgf/cm2)	1.76MPa(17.6kgf/cm2)
强度实验压力	1.5MPa(15kgf/cm2)	2.4MPa(24kgf/cm2)
适用温度	-40～90℃	-40～90℃
适用介质	水、油、天然气及其他非腐蚀性流体	水、油、天然气及其他非腐蚀性流体
驱动方式	手动	手动
亦可根据客户要求，提供具有特殊技术参数的产品

主要材料表

阀体	灰铸铁、球墨铸铁
闸板	灰铸铁、球墨铸铁、NBR、NR、EPDM
阀盖	灰铸铁、球墨铸铁
阀杆、伸缩杆	不锈钢
密封套	黄铜
阀杆螺母	黄铜
密封圈	NBR
井管伸缩部分	钢管加两层防腐处理
井室井盖	灰铸铁、球墨铸铁

外形结构图

主要外形尺寸

DN	H	A	B	d	d1	n-Φd	W（kg）
40	200	166	300≤B <3000	147	117	3Φ12	20
50	200	188	300≤B <3000	147	117	3Φ12	20
65	200	213	300≤B <3000	147	117	3Φ12	24
80	200	255	300≤B <3000	147	117	3Φ12	26
100	200	275	300≤B <3000	147	117	3Φ12	35
125	200	320	300≤B <3000	147	117	3Φ12	37
150	200	368	300≤B <3000	147	117	3Φ12	55
200	280	455	300≤B <3000	180	150	3Φ12	96
250	280	536	300≤B <3000	180	150	3Φ12	139
300	280	633	300≤B <3000	180	150	3Φ12	152

进口埋地式弹性座封闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口埋地式弹性座封闸阀知识专区

德国NOOK诺克@埋地式弹性座封闸阀是一种特殊设计的闸阀，主要用于地下管线的流体控制。以下是对该产品的详细介绍：

一、产品概述

埋地式弹性座封闸阀是传统闸阀的换代产品，它利用弹性闸板产生微量变形的补偿作用，以达到良好的密封效果。该阀门具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。

二、产品特点

1. 密封性好：克服了传统闸阀密封性差、易漏水的缺陷，采用软密封结构，确保密封性能。

2. 耐腐蚀：阀体、阀盖等关键部件采用耐腐蚀材料制成，适用于多种腐蚀性介质。

3. 操作简便：采用暗杆设计，结构紧凑，操作轻便，便于在地下环境中使用。

4. 维护方便：阀门设计合理，便于日常维护和检修。

三、适用范围

埋地式弹性座封闸阀可广泛应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系统等流体管线上，作为调节和截流装置使用。

四、技术参数

具体的技术参数可能因不同厂家和产品型号而有所差异，但通常包括以下几个方面：

• 公称压力：如1.0MPa、1.6MPa等。

• 公称通径：如DN40、DN50、DN100等，可根据实际需求选择。

• 适用介质：水、污水、油、气等。

• 适用温度：根据材料不同，适用温度范围也有所不同，一般不超过120℃。

五、品牌与价格

埋地式弹性座封闸阀市场上有多个品牌可供选择，如渤工阀门、兴达、正轩、欧特莱阀门、仪泰、三科阀门、领汇兴等。价格方面，根据产品型号、材质、品牌等因素，价格差异较大，一般在几十元至数千元不等。

六、注意事项

1. 在选购埋地式弹性座封闸阀时，应根据实际需求选择合适的产品型号和规格。

2. 安装前应仔细检查阀门的外观和密封面，确保无损伤和缺陷。

3. 安装时应按照产品说明书和相关规范进行操作，确保阀门安装正确、牢固。

4. 定期对阀门进行维护和检修，确保阀门的正常使用和密封性能。

综上所述，埋地式弹性座封闸阀是一种性能优良、适用范围广泛的流体控制设备。在选择和使用时，应充分考虑实际需求和使用环境，以确保阀门的安全、可靠运行。
