进口直埋式弹性座封闸阀

产品说明

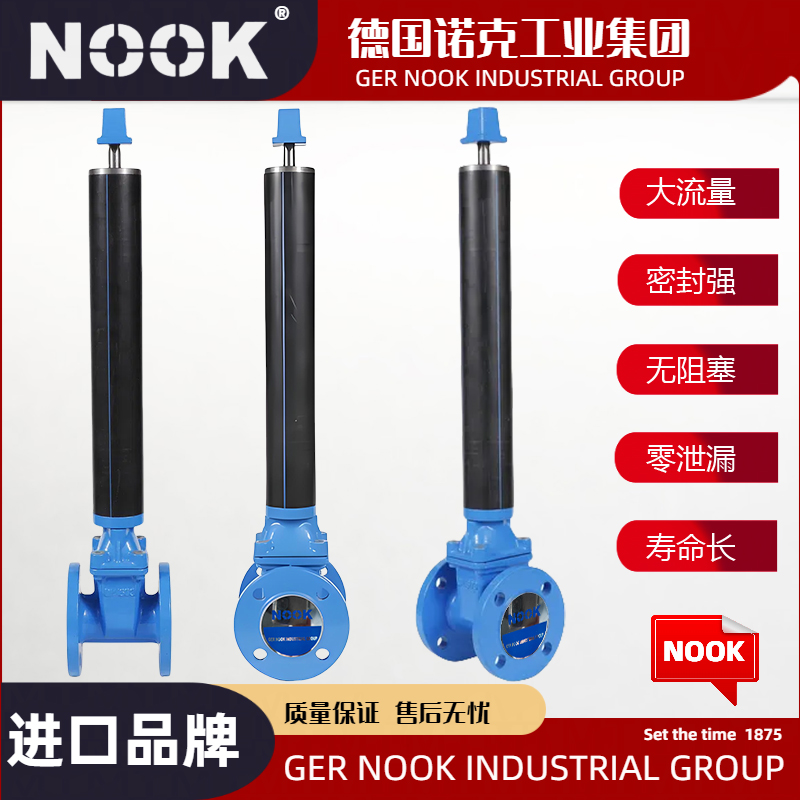

Z45X直埋式弹性座封闸阀@德国NOOK诺克是我们公司从欧洲引进技术生产的又一款新产品，阀组可以免维护及延长阀杆的设计方案，一次性地埋，避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资，美化道路环境，耐辗压，避免井盖丢失造成安全事故，阀杆可根据阀井深度灵活订做，阀杆顶部设有阀门开关显示，可加装信号远传装置,阀门误开关锁闭装置。可用于城镇给排水管网、高层建筑、住宅小区、石油、天然气、电厂、环保、矿山、造纸、发酵等行业。

技术参数

型号	直埋Z45X-10	直埋Z45X-16
公称压力	1.0MPa(10kgf/cm2)	1.6MPa(16kgf/cm2)
公称通径	40～400mm	40～400mm
井管长度	0.3～2m	0.3～2m
井管伸缩调整量	0.2～1m	0.2～1m
密封实验压力	1.1MPa(11kgf/cm2)	1.76MPa(17.6kgf/cm2)
强度实验压力	1.5MPa(15kgf/cm2)	2.4MPa(24kgf/cm2)
适用温度	-40～90℃	-40～90℃
适用介质	水、油、天然气及其他非腐蚀性流体	水、油、天然气及其他非腐蚀性流体
驱动方式	手动	手动
亦可根据客户要求，提供具有特殊技术参数的产品

主要材料表

阀体	灰铸铁、球墨铸铁
闸板	灰铸铁、球墨铸铁、NBR、NR、EPDM
阀盖	灰铸铁、球墨铸铁
阀杆、伸缩杆	不锈钢
密封套	黄铜
阀杆螺母	黄铜
密封圈	NBR
井管伸缩部分	钢管加两层防腐处理
井室井盖	灰铸铁、球墨铸铁

外形结构图

主要外形尺寸

DN	H	A	B	d	d1	n-Φd	W（kg）
40	200	166	300≤B <3000	147	117	3Φ12	20
50	200	188	300≤B <3000	147	117	3Φ12	20
65	200	213	300≤B <3000	147	117	3Φ12	24
80	200	255	300≤B <3000	147	117	3Φ12	26
100	200	275	300≤B <3000	147	117	3Φ12	35
125	200	320	300≤B <3000	147	117	3Φ12	37
150	200	368	300≤B <3000	147	117	3Φ12	55
200	280	455	300≤B <3000	180	150	3Φ12	96
250	280	536	300≤B <3000	180	150	3Φ12	139
300	280	633	300≤B <3000	180	150	3Φ12	152

进口直埋式弹性座封闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口直埋式弹性座封闸阀知识专区

德国NOOK诺克@直埋式弹性座封闸阀是一种特殊的闸阀，它结合了直埋技术和弹性座封的优点，广泛应用于各种管道系统中。以下是对直埋式弹性座封闸阀的详细介绍：

一、概述

直埋式弹性座封闸阀是一种可以在施工时直接埋入地下的闸阀，无需额外建造阀井，从而减少了施工难度和工程造价。该阀门采用弹性座封结构，具有良好的密封性能和长期使用的稳定性。

二、特点

1. 施工简便：直埋式弹性座封闸阀在施工时可以直接埋入地下，无需额外建造阀井，简化了施工流程，降低了施工成本。

2. 密封性能好：采用弹性座封结构，阀门关闭时能够紧密贴合，确保介质不泄漏。

3. 使用寿命长：阀门材质优良，耐磨耐压耐温，能够适应各种恶劣的工作环境，延长了使用寿命。

4. 维护方便：由于阀门埋入地下，避免了外界因素对阀门的破坏和污染，减少了维护工作量。

5. 安全可靠：阀门结构紧凑，操作灵活，能够确保管道系统的安全运行。

三、应用领域

直埋式弹性座封闸阀广泛应用于以下领域：

• 城镇给排水管网

• 高层建筑、住宅小区

• 石油、天然气、电厂等工业领域

• 环保、矿山、造纸、发酵等行业

四、主要技术参数

直埋式弹性座封闸阀的主要技术参数包括：

• 公称通径：DN40～DN600（不同品牌和型号可能有所不同）

• 公称压力：1.0MPa～1.6MPa（根据具体需求选择）

• 适用温度：根据材质和密封材料的不同，适用温度范围也有所不同，一般为-40℃～+150℃

• 驱动方式：手动、电动、气动等（可根据客户需求定制）

• 阀体材质：灰铸铁、球墨铸铁、铸钢等（根据介质和工作条件选择）

五、选购与安装注意事项

1. 选型：根据管道系统的工作压力、温度、介质等参数选择合适的直埋式弹性座封闸阀型号和规格。

2. 材质：确保阀体和密封材料的材质符合管道系统的工作条件，耐高温、耐腐蚀、耐磨损。

3. 安装：按照产品说明书和相关规范进行安装，确保阀门安装牢固、密封可靠。在安装过程中，注意保护阀门的密封面和传动部件，避免损坏。

4. 维护：定期检查阀门的密封性能和操作灵活性，及时清理阀门内外的污垢和杂质，保持阀门的清洁和畅通。对于长期不使用的阀门，应进行定期维护和保养，确保阀门处于良好的工作状态。

六、价格范围

直埋式弹性座封闸阀的价格因品牌、材质、规格等因素而异。一般来说，价格从几百元到几千元不等，甚至更高。具体价格需要根据实际需求和采购渠道来确定。在购买时，建议选择知名品牌和优质产品，以确保阀门的质量和性能。
