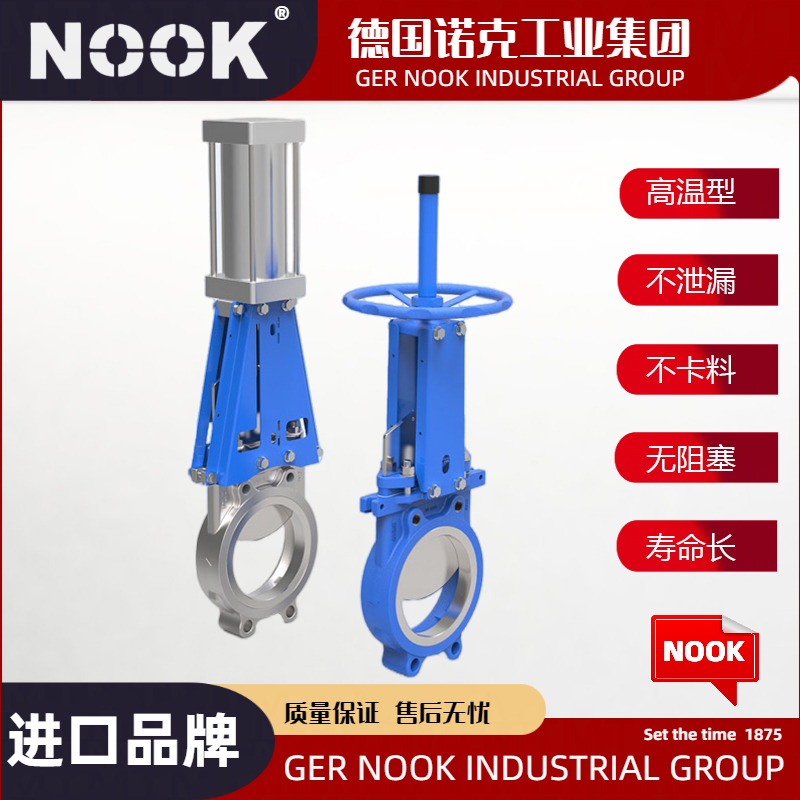

进口气动刀型闸阀

产品说明

PZ673H/PZ673X气动刀型闸阀@德国NOOK诺克其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

产品概述

气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。广泛应用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

技术范围

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、软密封
泄 漏 量：硬密封：D级（液体0.1×DNmm3/s）；软密封：A级（零泄漏）
配套附件：安装法兰

可选附件

1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）
2、接近开关
3、气源处理三联件（包括减压阀、过滤器、油雾器）
4、电/气阀门定位器（调节型用）

主要零部件材质Key parts material

阀体、上盖 body,upper cap	碳钢、不锈钢 Carbon steel,stainless steel
阀板 Valve plate	不锈钢 Stainless steel
阀杆 Stem	不锈钢 Stainless steel
密封圈 Seal ring	橡胶、四氟、不锈钢、硬质合金 Rubber,PTFE,stainless steel,hard alloy

主要性能规范Key performance indicators

公称压力 Nominal pressure	PN
壳体试验 Casing test	1.5×PN
密封试验 Leak test	1.1×PN
工作温度 Operating temperature	橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃ Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
适用介质 Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物 Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

设计标准

设计制造Design and manufacture： JB/T8691-1998
法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92

外形结构图

主要外形尺寸

主要外形及连接尺寸Profile and connection dimension											单位Unit:mm
PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
0.6	50	48	160	125	100	335	4-16	1.0	50	48	160	125	99	335	4-16
	65	48	180	145	120	363	4-16		65	48	185	145	120	363	4-16
	80	50	195	160	135	395	4-16		80	50	200	160	135	395	8-16
	100	50	215	180	155	465	8-16		100	50	220	180	155	465	8-16
	125	57	245	210	185	530	8-16		125	57	250	210	185	530	8-16
	150	57	280	240	210	630	8-20		150	57	285	240	210	630	8-20
	200	70	335	295	265	750	8-20		200	70	340	295	265	750	12-20
	250	70	390	350	320	900	12-20		250	70	405	355	310	900	12-22
	300	76	440	400	368	1125	12-20		300	76	460	410	375	1125	12-22
	350	76	500	460	428	1260	16-20		350	76	520	470	435	1260	16-22
	400	89	565	515	482	1450	16-22		400	89	580	525	485	1450	16-27
	450	89	615	565	532	1600	20-22		450	89	640	585	545	1600	20-27
	500	114	670	620	585	1820	20-22		500	114	715	650	609	1820	20-30
	600	114	780	725	685	2300	20-27		600	114	840	770	720	2300	20-36
	700	130	895	840	800	2600	24-27		700	130	910	840	788	2600	24-36
	800	130	1010	950	898	3000	24-30		800	130	1025	950	895	3000	24-36
	900	140	1110	1050	1005	3400	28-30		900	140	1125	1050	998	3400	28-36
	1000	216	1220	1160	1115	3800	28-30		1000	216	1255	1170	1110	3800	28-42
	1200	254	1450	1380	1325	4300	32-36		1200	254	1485	1390	1325	4300	32-48

进口气动刀型闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口气动刀型闸阀知识专区

德国NOOK诺克@气动刀型闸阀是一种通过气动执行器来控制阀门开启和关闭的装置，具有结构简单、操作方便、性能可靠、使用寿命长等特点。以下是对气动刀型闸阀的详细介绍：

一、工作原理

气动刀型闸阀的工作原理主要依赖于气动装置对活塞的控制。当气动装置接收到信号后，它会驱动活塞上升或下降，从而带动阀杆和闸板沿通道移动。具体工作流程如下：

• 当气动装置提供的压缩空气进入活塞顶部的腔体时，活塞上升，阀杆带动闸板迅速与阀座分离，形成一个过程阀口，介质可以从阀口通过，实现阀门的开启。

• 相反地，当气动装置停止供气时，活塞下降，闸板与阀座接触，阀门关闭。

此外，气动刀型闸阀还可以通过调节气动装置的压力来控制阀门的开度，达到对流体流量的调节和调节阀门的启闭速度的目的。

二、结构特点

• 整体结构：气动刀型闸阀的阀盖、阀杆、闸板和阀座构成一个整体，这种设计使得阀门在开启和关闭过程中更加稳定可靠。

• 材料选择：闸板和阀座通常采用优质材料制成，以确保阀门的密封性能和使用寿命。

• 操作方式：除了通过气动执行器进行远程操作外，部分气动刀型闸阀还配备有手动操作机构，以便于在特殊情况下进行手动操作。

三、应用领域

气动刀型闸阀因其独特的结构和性能特点，被广泛应用于多个行业领域，包括但不限于：

• 污水处理：用于控制污水的流动，处理含有固体颗粒的流体。

• 造纸工业：控制纸浆和废水的流动，处理高浓度的悬浮固体。

• 化工工业：处理具有腐蚀性或有害性质的化学物质，利用其密封性和耐腐蚀性。

• 采矿工业：控制矿石、尾矿和浆液的流动，特别是在采矿和冶炼过程中。

• 食品和饮料工业：确保高度卫生和流体的准确控制。

• 废物处理：控制废物流动，包括固体废物、废水和有害废物。

• 电力工业：控制冷却水、废水和其他流体的流动。

四、日常维护

为了确保气动刀型闸阀的正常运行和延长使用寿命，需要进行定期的维护和保养。以下是一些日常维护的要点：

• 定期检查气动刀型闸阀的工作状态，包括闸板是否完好、气动系统是否正常等。

• 检查阀门的密封性能，确保闸板与阀座之间的密封良好，没有泄漏。

• 清洁阀门的外部表面和内部通道，避免污物或沙粒附着影响阀门的正常运行。

• 定期检查气动执行器和气缸的工作状态，确保它们没有漏气或卡住的情况。

• 对需要润滑的部位进行定期润滑，确保阀门的运动顺畅。

五、注意事项

• 在安装和使用气动刀型闸阀时，应严格按照产品说明书和相关规范进行操作。

• 注意保持阀门腔内和密封面等部位的清洁，避免在附有污物或沙粒附着的情况下进行安装和使用。

• 定期检查各连接部位螺栓是否均匀拧紧，以确保阀门管道在介质的冲击下不会产生脱落。

• 如发现阀门有泄漏或异常现象，应及时停机检查并处理。
