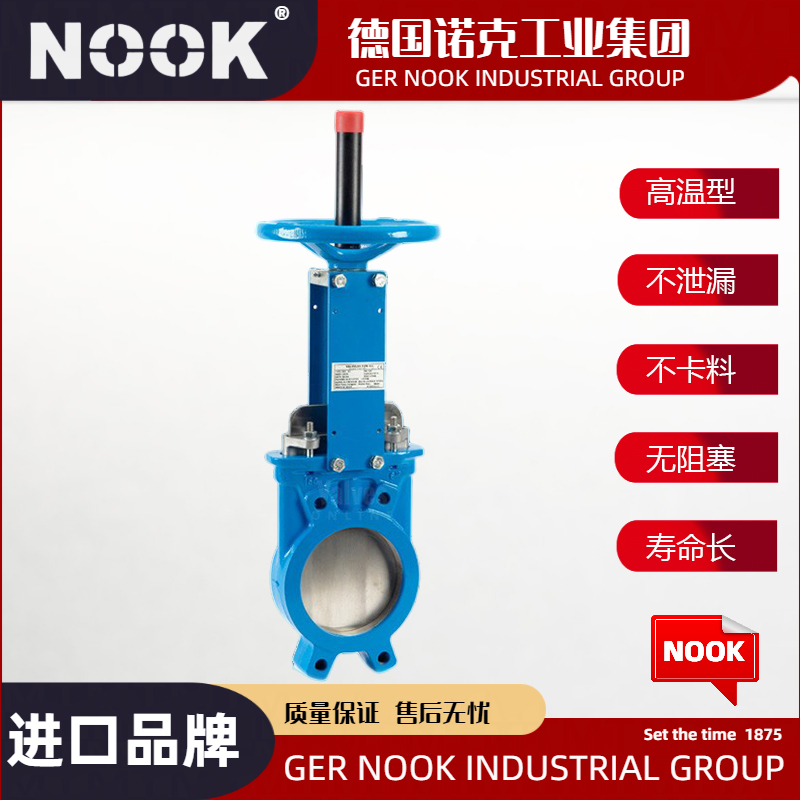

进口手动刀型闸阀

产品说明

PZ73H/PZ73X手动刀型闸阀@德国NOOK诺克其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

产品概述

手动刀型闸阀可根据实际需要进行选择。广泛应用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

技术范围

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、软密封
泄 漏 量：硬密封：D级（液体0.1×DNmm3/s）；软密封：A级（零泄漏）
配套附件：安装法兰

可选附件

1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）
2、接近开关
3、气源处理三联件（包括减压阀、过滤器、油雾器）
4、电/气阀门定位器（调节型用）

主要零部件材质Key parts material

阀体、上盖 body,upper cap	碳钢、不锈钢 Carbon steel,stainless steel
阀板 Valve plate	不锈钢 Stainless steel
阀杆 Stem	不锈钢 Stainless steel
密封圈 Seal ring	橡胶、四氟、不锈钢、硬质合金 Rubber,PTFE,stainless steel,hard alloy

主要性能规范Key performance indicators

公称压力 Nominal pressure	PN
壳体试验 Casing test	1.5×PN
密封试验 Leak test	1.1×PN
工作温度 Operating temperature	橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃ Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
适用介质 Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物 Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

设计标准

设计制造Design and manufacture： JB/T8691-1998
法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92

外形结构图

主要外形尺寸

主要外形及连接尺寸Profile and connection dimension											单位Unit:mm
PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
0.6	50	48	160	125	100	370	4-16	1.0	50	48	160	125	99	370	4-16
	65	48	180	145	120	400	4-16		65	48	185	145	120	400	4-16
	80	50	195	160	135	440	4-16		80	50	200	160	135	440	8-16
	100	50	215	180	155	510	8-16		100	50	220	180	155	510	8-16
	125	57	245	210	185	580	8-16		125	57	250	210	185	580	8-16
	150	57	280	240	210	690	8-20		150	57	285	240	210	690	8-20
	200	70	335	295	265	800	8-20		200	70	340	295	265	800	12-20
	250	70	390	350	320	960	12-20		250	70	405	355	310	960	12-22
	300	76	440	400	368	1200	12-20		300	76	460	410	375	1200	12-22
	350	76	500	460	428	1360	16-20		350	76	520	470	435	1360	16-22
	400	89	565	515	482	1550	16-22		400	89	580	525	485	1550	16-27
	450	89	615	565	532	1700	20-22		450	89	640	585	545	1700	20-27
	500	114	670	620	585	1900	20-22		500	114	715	650	609	1900	20-30
	600	114	780	725	685	2400	20-27		600	114	840	770	720	2400	20-36
	700	130	895	840	800	2600	24-27		700	130	910	840	788	2600	24-36
	800	130	1010	950	898	2700	24-30		800	130	1025	950	895	2700	24-36
	900	140	1110	1050	1005	3100	28-30		900	140	1125	1050	998	3100	28-36
	1000	216	1220	1160	1115	3600	28-30		1000	216	1255	1170	1110	3600	28-42
	1200	254	1450	1380	1325	4300	32-36		1200	254	1485	1390	1325	4300	32-48

进口手动刀型闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口手动刀型闸阀知识专区

德国NOOK诺克@手动刀型闸阀，也被称为手动刀闸阀或插板阀，是一种具有特殊闸板形状（刀型）的阀门。这种阀门主要用于全开或全关的场合，特别适用于对含有固体颗粒或纤维的介质进行截断或接通。以下是对手动刀型闸阀的详细介绍：

一、结构特点

手动刀型闸阀的主要结构包括阀体、刀型闸板、阀杆、阀盖、手轮等部件。刀型闸板的设计使其具有强大的剪切能力，可以在关闭过程中有效地刮除和切断介质中的杂质和颗粒物，防止堵塞和泄漏。

二、工作原理

手动刀型闸阀通过旋转手轮来驱动阀杆，使刀型闸板在阀体内上下移动，从而实现阀门的开启和关闭。当手轮顺时针旋转时，闸板下降，阀门关闭；当手轮逆时针旋转时，闸板上升，阀门开启。

三、性能特点

1. 切断能力强：刀型闸板的设计使其具有优异的切断性能，能够迅速有效地切断介质中的杂质和颗粒物。

2. 密封性好：采用软密封或硬密封材料，确保阀门在关闭状态下的良好密封性能，防止介质泄漏。

3. 操作简便：手动操作方式简单直观，无需复杂的控制系统，易于维护和保养。

4. 适用范围广：适用于各种介质，包括液体、气体、固体颗粒等，广泛应用于采矿、冶金、煤炭、食品、化工等领域。

四、使用注意事项

1. 在操作前，应确保阀门处于关闭状态，以避免介质冲击造成损坏。

2. 操作时应缓慢均匀地旋转手轮，避免过度用力或突然启闭造成阀门损坏。

3. 定期检查阀门的密封性能和操作灵活性，确保阀门的正常运行。

4. 如发现阀门有泄漏或密封不良等问题，应及时进行修理或更换密封件。

五、维护与保养

1. 定期清洁阀门表面和密封面，确保无杂质和污垢。

2. 对阀门的运动部件进行润滑维护，加入适量的润滑脂或润滑油。

3. 定期检查阀门的连接部位是否紧固可靠，如有松动应及时拧紧。

4. 长时间不使用的阀门应关闭并排空内部介质，以防腐蚀和损坏。

综上所述，手动刀型闸阀是一种功能强大、操作简便且适用范围广的阀门类型。在使用过程中，需要注意操作方法和维护要求，以确保阀门的正常运行和使用寿命。
