进口刀型闸阀

产品说明

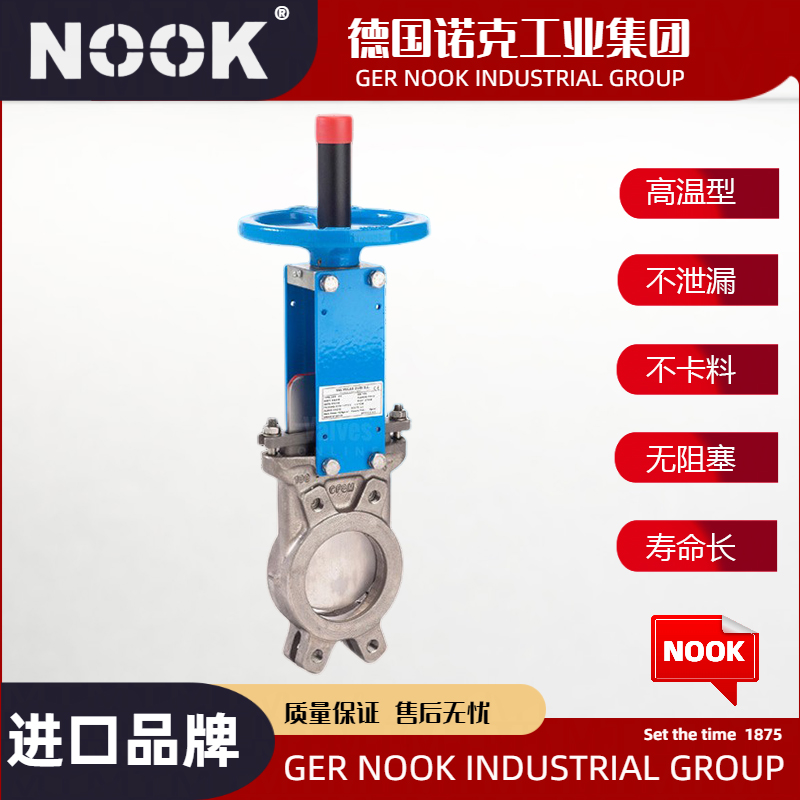

PZ73H/PZ73X刀型闸阀@德国NOOK诺克其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

产品概述

刀型闸阀可配带电动执行器及气动执行器，通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。广泛应用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

技术范围

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、软密封
泄 漏 量：硬密封：D级（液体0.1×DNmm3/s）；软密封：A级（零泄漏）
配套附件：安装法兰

可选附件

1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）
2、接近开关
3、气源处理三联件（包括减压阀、过滤器、油雾器）
4、电/气阀门定位器（调节型用）

主要零部件材质Key parts material

阀体、上盖 body,upper cap	碳钢、不锈钢 Carbon steel,stainless steel
阀板 Valve plate	不锈钢 Stainless steel
阀杆 Stem	不锈钢 Stainless steel
密封圈 Seal ring	橡胶、四氟、不锈钢、硬质合金 Rubber,PTFE,stainless steel,hard alloy

主要性能规范Key performance indicators

公称压力 Nominal pressure	PN
壳体试验 Casing test	1.5×PN
密封试验 Leak test	1.1×PN
工作温度 Operating temperature	橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃ Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
适用介质 Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物 Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

设计标准

设计制造Design and manufacture： JB/T8691-1998
法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92

外形结构图

主要外形尺寸

主要外形及连接尺寸Profile and connection dimension											单位Unit:mm
PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
0.6	50	48	160	125	100	370	4-16	1.0	50	48	160	125	99	370	4-16
	65	48	180	145	120	400	4-16		65	48	185	145	120	400	4-16
	80	50	195	160	135	440	4-16		80	50	200	160	135	440	8-16
	100	50	215	180	155	510	8-16		100	50	220	180	155	510	8-16
	125	57	245	210	185	580	8-16		125	57	250	210	185	580	8-16
	150	57	280	240	210	690	8-20		150	57	285	240	210	690	8-20
	200	70	335	295	265	800	8-20		200	70	340	295	265	800	12-20
	250	70	390	350	320	960	12-20		250	70	405	355	310	960	12-22
	300	76	440	400	368	1200	12-20		300	76	460	410	375	1200	12-22
	350	76	500	460	428	1360	16-20		350	76	520	470	435	1360	16-22
	400	89	565	515	482	1550	16-22		400	89	580	525	485	1550	16-27
	450	89	615	565	532	1700	20-22		450	89	640	585	545	1700	20-27
	500	114	670	620	585	1900	20-22		500	114	715	650	609	1900	20-30
	600	114	780	725	685	2400	20-27		600	114	840	770	720	2400	20-36
	700	130	895	840	800	2600	24-27		700	130	910	840	788	2600	24-36
	800	130	1010	950	898	2700	24-30		800	130	1025	950	895	2700	24-36
	900	140	1110	1050	1005	3100	28-30		900	140	1125	1050	998	3100	28-36
	1000	216	1220	1160	1115	3600	28-30		1000	216	1255	1170	1110	3600	28-42
	1200	254	1450	1380	1325	4300	32-36		1200	254	1485	1390	1325	4300	32-48

进口刀型闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口刀型闸阀知识专区

德国NOOK诺克@刀型闸阀，又称刀闸阀、刀门闸阀、浆液阀、泥浆阀，是一种具有特殊结构的阀门。以下是对刀型闸阀的详细介绍：

一、基本信息

• 中文名：刀型闸阀

• 外文名：Knife gate valve

• 别名：刀闸阀、刀门闸阀、浆液阀、泥浆阀

• 启闭件：闸板

• 传入时间：八十年代

二、工作原理与结构

• 工作原理：刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直。它依靠可以切割纤维材料的刀刃形闸板来切断介质，闸板有两个密封面，最常用的模式是形成楔形，楔形角随阀门参数而异，通常为5°。闸板可以做成刚性闸板或弹性闸板，以适应不同的密封需求。

• 结构组成：主要包括阀体、支架、手轮（或其他驱动装置）、阀芯、橡胶垫片、四氟孔板、填料、压盖子、丝杆、阀杆螺母等部件。

三、特点与优势

1. 开关轻巧：刀型闸阀的开关操作相对轻松，便于使用。

2. 密封可靠：密封面设计合理，密封性能良好，能有效防止介质泄漏。

3. 弹性记忆佳：闸板具有一定的弹性记忆能力，能更好地适应介质的压力变化。

4. 使用寿命长：采用高耐磨、耐腐蚀材料制作密封面，提高了阀门的使用寿命。

5. 流阻小：阀体设计合理，流体阻力小，对介质的压力损失小。

6. 适用范围广：可用于各种介质的流通启闭，如纸浆、煤灰、化工原料、污水、食品等。

四、用途与应用领域

刀型闸阀广泛应用于以下领域：

• 采矿、洗洗煤、钢铁工业：用于洗洗煤管道、滤渣浆管道、排灰管道等。

• 净化装置：用于废水、泥浆、污物及带有悬浮物的澄清水处理。

• 造纸工业：用于任何浓度纸浆、料水混合物的处理。

• 电站除灰：用于灰渣浆液的处理。

• 其他领域：如自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。

五、安装与维护

• 安装前：需检查阀门腔内和密封面等部位，确保无污物或砂粒附着；各连接部位螺栓需均匀拧紧；检查填料部位要求压紧，以保证填料的密封性和闸板的灵活性。

• 安装时：需校对阀门型号、连接尺寸及介质流向；预留阀门驱动的必要空间；驱动装置的接线需按线路图进行。

• 维护：刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封性能。

六、驱动与控制方式

刀型闸阀的驱动方式多样，包括手动、链轮、电动、气动、液动、伞齿轮、电控液动和气液动等。同时，控制方式也灵活多样，可实现手动控制、气动控制、模拟远程计算机控制等。

综上所述，刀型闸阀以其独特的结构和优良的性能在多个领域得到了广泛应用。
