进口黄铜闸阀

产品说明

Z15W/Z45W黄铜闸阀@德国NOOK诺克采用金属铜制作而成，主要用于水利、燃气、供暖系统上的安全阀门，经锻压成型的阀体不会有沙眼、外观更加精美，连接方式可采用法兰及螺纹连接。

技术规范

公称压力：1.6MPa
2、工作介质：水、气、油
3、工作温度：-20℃≤T≤150 ℃
4、管螺纹符合:ISO228标准

外形结构图

Z15W-16T外形尺寸（中型）

DN	SIZE	L	B	H	D
15	1/2"	45	14	72	53
20	3/4"	48	19	77	53
25	1"	54.5	23	86	59
32	1-1/4"	60	29	100	72
40	1-1/2"	63	36	113	72
50	2"	69	47	120	78

Z15W-16T外形尺寸（重型）

DN	SIZE	L	B	H	D
15	1/2"	37	11.5	68.5	53
20	3/4"	42	17	77	53
25	1"	45.5	20.5	80	59
32	1-1/4"	52	26	95	65
40	1-1/2"	56	30	103	72
50	2"	62	40	120	78

技术规范

公称压力：1.6MPa
2、工作介质：水、气、油
3、工作温度：-20℃≤T≤150 ℃
4、法兰标准：GB9113标准

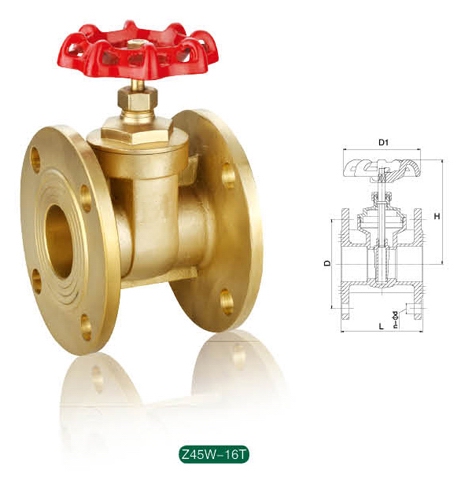

外形结构图

Z45W-16T外形尺寸

DN	SIZE	L	H	D	D1	n-φd
25	1"	105	61	25	85	4-φ14
32	1-1/4"	121	67	32	100	4-φ18
40	1-1/2"	136	71.5	40	110	4-φ18
50	2"	146	85.5	50	125	4-φ18
65	2-1/2"	164	94	65	145	8-φ18
80	3"	182	108.5	80	160	8-φ18
100	4"	212	124.5	100	180	8-φ19
125	5"	311	160	125	210	8-φ18
150	6"	353	196	150	240	8-φ22

技术规范

公称压力：1.6MPa
2、工作介质：水、气、油
3、工作温度：-20℃≤T≤150 ℃
4、法兰标准：GB9113标准

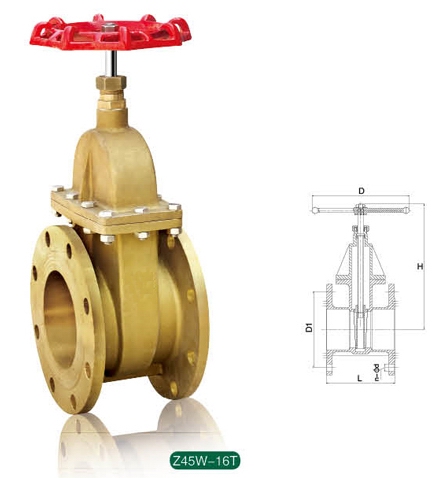

外形结构图

Z45W-16T外形尺寸

DN	SIZE	L	H	D	D1	n-φd
15	1/2"	80	80.5	65	60	4-φ14
20	3/4"	90	87.5	75	60	4-φ14
25	1"	100	98.5	85	60	4-φ14
32	1-1/4"	110	120	100	80	4-φ18
40	1-1/2"	120	128	110	80	4-φ18
50	2"	125	137	125	110	4-φ18
65	2-1/2"	140	165	140	130	4-φ18
80	3"	160	198	160	178	8-φ18
100	4"	180	241	180	200	8-φ18

进口黄铜闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口黄铜闸阀知识专区

德国NOOK诺克@黄铜闸阀是一种在管道系统中广泛使用的截断装置，具有多种优点和特性。以下是对黄铜闸阀的详细介绍：

一、工作原理

黄铜闸阀通过旋转操作装置使闸板沿管道轴线垂直升降。当闸板提升至顶部时，介质流通无阻；当闸板下降至底部时，闸板与阀座紧密贴合，实现密封截断介质流。

二、特点与优势

1. 密封性能优异：

• 黄铜闸阀在关闭状态下，闸板与阀座之间紧密贴合，有效防止介质泄漏，确保管道系统的安全稳定运行。

• 密封面多采用高精度密封面专机切削，提高了密封的可靠性和耐久性。

2. 压降小：

• 全开状态下，黄铜闸阀的流道设计使得介质流通顺畅，压降小，有助于降低管道系统的能耗。

3. 操作简便：

• 通过旋转操作装置，闸板可以沿管道轴线垂直升降，操作简便快捷，提高了工作效率。

4. 适用范围广：

• 黄铜闸阀适用于多种介质，包括水、油品、气体、蒸汽等。

• 广泛应用于机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、冶金粉末设备、采矿设备以及市政、电子工业等领域。

5. 耐磨性与耐腐蚀性：

• 黄铜材料具有良好的耐磨性和耐腐蚀性，使得黄铜闸阀在长期使用过程中能够保持稳定的性能。

6. 流体阻力小：

• 黄铜闸阀的阀体内部介质通道是直通的，介质流经时不改变其流动方向，因此流体阻力小。

三、注意事项

1. 安装与维护：

• 在安装时，应确保阀门与管道的连接牢固，避免泄漏。

• 定期检查阀门的密封性能和操作灵活性，及时清理和维护。

2. 使用环境：

• 根据具体的使用环境和介质特性选择合适的黄铜闸阀型号和规格。

• 避免在极端温度或腐蚀性介质中长期使用，以免影响阀门的性能和寿命。

3. 操作规范：

• 在操作过程中，应遵循相关的操作规程和安全规范，避免过度用力或不当操作导致阀门损坏或泄漏。

四、总结

黄铜闸阀以其优异的密封性能、压降小、操作简便和适用范围广等特点在管道系统中得到了广泛应用。在选择和使用黄铜闸阀时，应根据具体的使用环境和需求进行权衡和选择，并遵循相关的安装、操作和维护规范以确保其正常运行和延长使用寿命。
