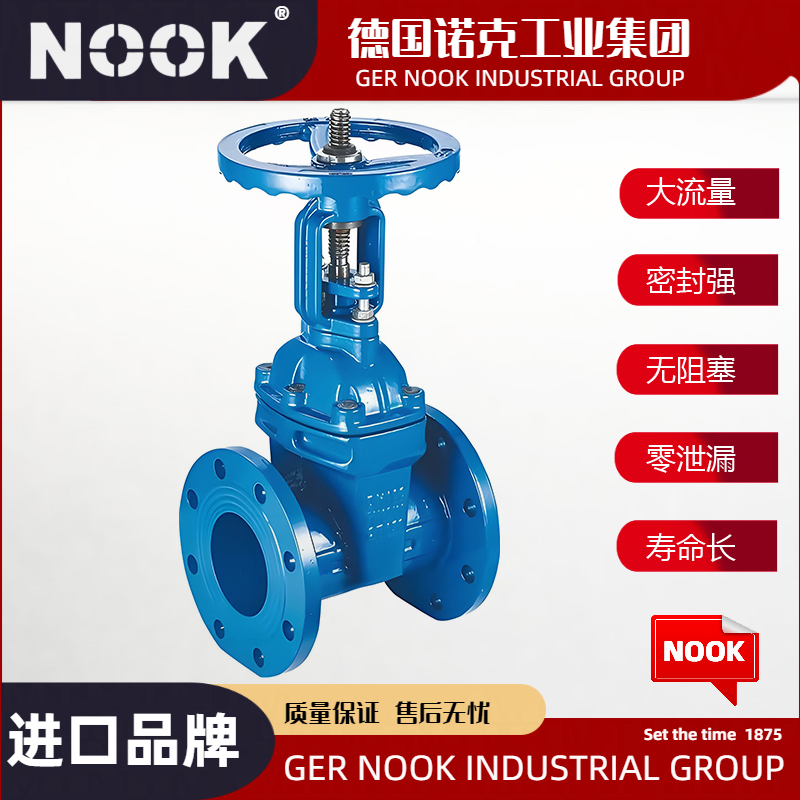

RRHX/Z41X明杆法兰闸阀@德国NOOK诺克除具有弹性闸阀的优点外,并可以较直观显示阀门开度,开闭迅速可靠.故常应用于消防及工业系统,一般安装于距地面较高位置.广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置使用。
| 公称压力 PN (MPa) | 强度试验 | 水密封/上密封试验 | 气密封试验 |
| 1.5 PN (MPa) | 1.1 PN (MPa) | 0.5-0.7 (MPa) | |
| 1.0 | 1.5 | 1.1 | 0.6 MPa |
| 1.6 | 2.4 | 1.8 | |
| 2.5 | 3.8 | 2.8 |
| 序 号 | 零件名称 | 材 质 |
| 1 | 手轮 | 可锻铸铁 |
| 2 | 阀杆螺母 | 铜合金 |
| 3 | 支架 | 灰铸铁、球墨铸铁、铸钢 |
| 4 | 压盖 | 球墨铸铁、铸钢 |
| 5 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 6 | 阀杆 | 不锈钢 |
| 7 | 中法兰垫片 | 丁腈橡胶、三元乙丙 |
| 8 | 闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶 |
| 9 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 公称压力：1.0～2.5MPa | 工作温度:0～120℃ | 法兰标准:GB/T17241.6 GB9113 |
| 公称通径：50～400mm | 适用介质:水、油、气等 | 试验标准:GB/T13927 API598 |

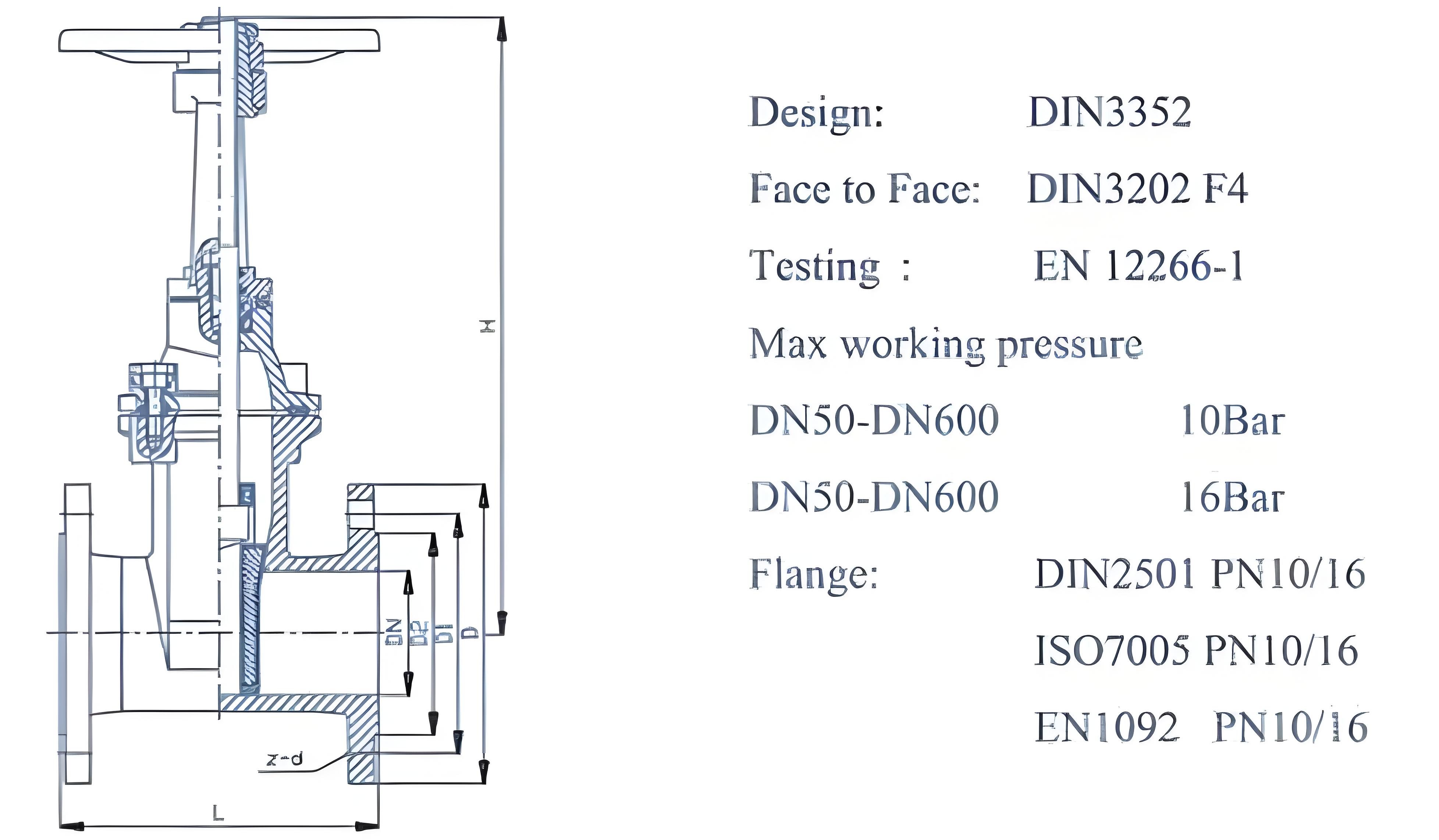

| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| Hmin(全关) | 313 | 332 | 375 | 425 | 498 | 562 | 680 | 838 | 950 | 1010 | 1220 | 1280 | 1480 | 1665 |
| Hmax(全开) | 355 | 375 | 415 | 475 | 540 | 605 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
德国NOOK诺克@明杆法兰闸阀是一种常用的阀门类型，广泛应用于各种工业管道系统中。以下是对明杆法兰闸阀的详细介绍：
定义：明杆法兰闸阀是一种通过旋转阀杆螺母来控制阀杆升降，进而带动闸板开关的阀门。其阀杆螺母位于阀盖或支架上方，使得阀杆的运动状态清晰可见。
特点：
直观显示：明杆结构使得阀门的启闭状态一目了然，便于操作人员观察。
润滑性好：阀杆位于阀盖外部，有利于润滑油的添加和更换，从而保持阀杆的良好润滑状态。
应用广泛：由于其结构简单、操作方便，明杆法兰闸阀被广泛应用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上。
结构：明杆法兰闸阀主要由阀体、阀盖、闸板、阀杆、螺母等部件组成。其中，阀体和阀盖通过法兰连接，闸板通过阀杆与螺母相连，实现开关控制。
材质：根据介质的性质和工作条件的不同，明杆法兰闸阀的材质也有所不同。常见的材质包括铸铁、铸钢、不锈钢等。同时，阀门的密封面也常采用橡胶、聚四氟乙烯等软密封材料，以提高密封性能。
明杆法兰闸阀的工作原理较为简单。当需要开启阀门时，操作人员通过旋转阀杆螺母，使阀杆上升，从而带动闸板离开阀座，实现介质的流通。反之，当需要关闭阀门时，操作人员反向旋转阀杆螺母，使阀杆下降，带动闸板紧贴阀座，达到密封效果。
选型：在选型时，需要根据介质的性质、工作压力、温度以及管道尺寸等因素综合考虑。同时，还需考虑阀门的密封性能、操作力矩等因素。
安装：明杆法兰闸阀应安装在水平管道上，并确保阀门的安装位置易于操作和维护。在安装过程中，需要注意以下几点：
清洗阀门内部和密封面，确保无杂质和污物。
检查阀门的各部件是否完好，确保无损伤和缺陷。
按照法兰连接的标准进行安装，确保法兰密封面的平行度和紧密度。
安装完成后进行调试和测试，确保阀门的正常运行和密封性能。
为了确保明杆法兰闸阀的正常运行和延长使用寿命，需要定期进行维护和保养。具体措施包括：
清洗阀门内外表面的污垢和杂质，保持阀门的清洁。
检查阀门的密封性能和运行稳定性，发现问题及时处理。
对阀杆进行润滑，减少摩擦和磨损。
定期检查阀门的各部件是否完好，如有损坏或磨损应及时更换。
明杆法兰闸阀由于其直观显示和操作方便的特点，被广泛应用于各种需要调节和截流介质的管道系统中。特别是在需要频繁操作或观察阀门启闭状态的场合中，明杆法兰闸阀更是不可或缺的重要设备。
