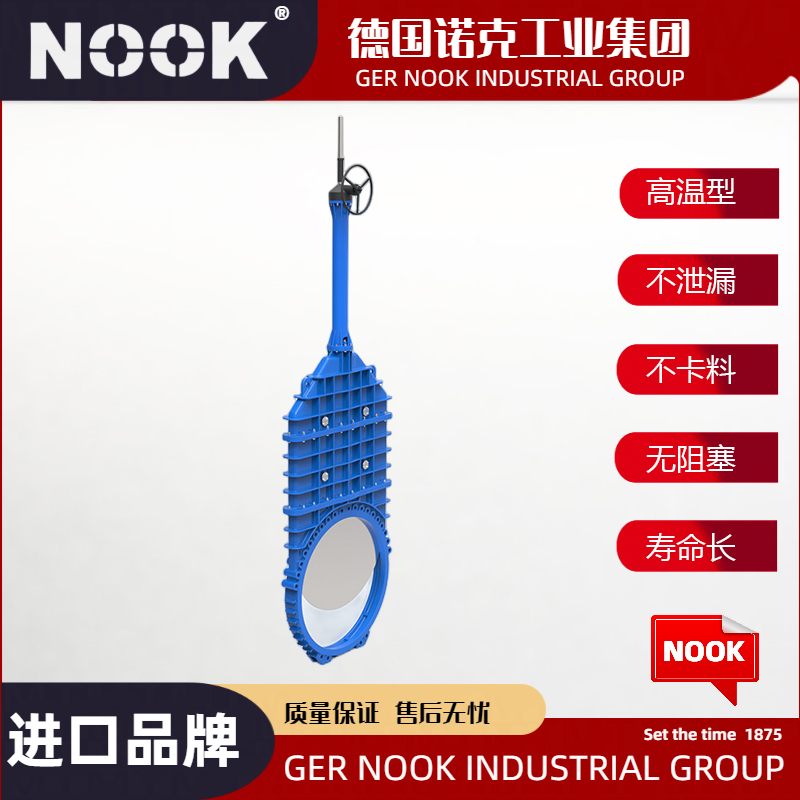

进口伞齿轮刀形闸阀

产品说明

PZ573H/PZ573X伞齿轮刀形闸阀@德国NOOK诺克其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

产品概述

伞齿轮刀形闸阀的齿形是圆弧形状，而且一般都是呈锥状，像伞形，故名伞齿轮。伞齿轮传动效率高，传动比稳定，圆弧重叠系数大，承载能力高，传动平稳平顺，工作可靠，结构紧凑，节能省料，节省空间，耐磨损，寿命长，噪音小。

技术范围

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、软密封
泄 漏 量：硬密封：D级（液体0.1×DNmm3/s）；软密封：A级（零泄漏）
配套附件：安装法兰

主要零部件材质Key parts material

阀体、上盖 body,upper cap	碳钢、不锈钢 Carbon steel,stainless steel
阀板 Valve plate	不锈钢 Stainless steel
阀杆 Stem	不锈钢 Stainless steel
密封圈 Seal ring	橡胶、四氟、不锈钢、硬质合金 Rubber,PTFE,stainless steel,hard alloy

主要性能规范Key performance indicators

公称压力 Nominal pressure	PN
壳体试验 Casing test	1.5×PN
密封试验 Leak test	1.1×PN
工作温度 Operating temperature	橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃ Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
适用介质 Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物 Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

设计标准

设计制造Design and manufacture： JB/T8691-1998
法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92

外形结构图

主要外形尺寸

主要外形及连接尺寸Profile and connection dimension											单位Unit:mm
PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
0.6	50	48	160	125	100	335	4-16	1.0	50	48	160	125	99	335	4-16
	65	48	180	145	120	363	4-16		65	48	185	145	120	363	4-16
	80	50	195	160	135	395	4-16		80	50	200	160	135	395	8-16
	100	50	215	180	155	465	8-16		100	50	220	180	155	465	8-16
	125	57	245	210	185	530	8-16		125	57	250	210	185	530	8-16
	150	57	280	240	210	630	8-20		150	57	285	240	210	630	8-20
	200	70	335	295	265	750	8-20		200	70	340	295	265	750	12-20
	250	70	390	350	320	900	12-20		250	70	405	355	310	900	12-22
	300	76	440	400	368	1125	12-20		300	76	460	410	375	1125	12-22
	350	76	500	460	428	1260	16-20		350	76	520	470	435	1260	16-22
	400	89	565	515	482	1450	16-22		400	89	580	525	485	1450	16-27
	450	89	615	565	532	1600	20-22		450	89	640	585	545	1600	20-27
	500	114	670	620	585	1820	20-22		500	114	715	650	609	1820	20-30
	600	114	780	725	685	2300	20-27		600	114	840	770	720	2300	20-36
	700	130	895	840	800	2600	24-27		700	130	910	840	788	2600	24-36
	800	130	1010	950	898	3000	24-30		800	130	1025	950	895	3000	24-36
	900	140	1110	1050	1005	3400	28-30		900	140	1125	1050	998	3400	28-36
	1000	216	1220	1160	1115	3800	28-30		1000	216	1255	1170	1110	3800	28-42
	1200	254	1450	1380	1325	4300	32-36		1200	254	1485	1390	1325	4300	32-48

进口伞齿轮刀形闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口伞齿轮刀形闸阀知识专区

德国NOOK诺克@伞齿轮刀形闸阀是一种在现代工业领域中广泛应用的阀门类型，它结合了伞齿轮的传动机构和刀形闸阀的启闭结构，具有轻便的启闭效果和良好的密封性能。以下是对伞齿轮刀形闸阀的详细介绍：

一、定义与特点

• 定义：伞齿轮刀形闸阀是一种通过伞齿轮辅助配合实现轻便启闭的刀形闸阀。

• 特点：

1. 轻便启闭：伞齿轮的传动机构使得阀门的启闭操作更加轻便灵活。

2. 剪切功能：刀形闸板具有剪切功能，能够刮除密封面上的粘着物，自动清除杂物，防止腐蚀引起的密封泄漏。

3. 密封性好：密封圈材质优良，与闸板配合紧密，确保阀门在关闭状态下的密封性能。

4. 适用广泛：适用于多种介质，包括污水、粉体颗粒、纸浆、矿浆等。

二、结构与材质

• 结构：伞齿轮刀形闸阀主要由阀体、阀盖、闸板、阀杆、伞齿轮传动机构等部件组成。

• 材质：

1. 阀体、阀盖：常用材质包括铸钢、不锈钢等，具有良好的耐腐蚀性和机械强度。

2. 闸板：材质多样，如2Cr13、201、304、316、316L等不锈钢和合金钢，以适应不同介质的需求。

3. 密封圈：材质包括丁腈橡胶、三元乙丙橡胶、氟橡胶等软密封材料，以及堆焊2Cr13、不锈钢、硬质合金等硬密封材料。

三、技术参数

• 公称通径范围：DN50-DN1200（不同厂家和型号可能有所不同）。

• 公称压力范围：1.0MPa-1.6MPa（可根据实际需求选择不同压力等级）。

• 适用温度：≤300℃（具体取决于材质和密封圈的耐温性能）。

• 连接形式：包括法兰连接和对夹连接两种形式，可根据管道连接需求选择。

四、应用领域

伞齿轮刀形闸阀广泛应用于多个领域，如矿山、尾矿、造纸、污水处理、石油、食品等行业的管线启闭控制。它特别适用于处理含有固体颗粒或纤维的介质，能够有效防止介质中的杂质对阀门的密封性能造成影响。

五、选型与安装

• 选型：在选型时，需要根据介质的性质、工作压力、温度以及管道尺寸等因素综合考虑，选择合适的材质、规格和型号的伞齿轮刀形闸阀。

• 安装：安装前需检查阀门各部件是否完好，确保无损伤和缺陷。安装时应按照相关标准和规范进行操作，确保阀门的安装位置正确、密封性能良好。安装完成后还需进行调试和测试，以确保阀门的正常运行。

六、维护与保养

为了确保伞齿轮刀形闸阀的正常运行和延长使用寿命，需要定期进行维护和保养。具体措施包括：

• 清洁：定期清理阀门内外的污垢和杂质，保持阀门的清洁。

• 润滑：对伞齿轮传动机构和阀杆等部件进行润滑，减少摩擦和磨损。

• 检查：定期检查阀门的密封性能和运行稳定性，发现问题及时处理。

• 更换：对于磨损严重或损坏的部件，如密封圈、闸板等，需要及时进行更换。

综上所述，伞齿轮刀形闸阀以其轻便的启闭效果、良好的密封性能和广泛的应用领域在现代工业领域中发挥着重要作用。在使用过程中，需要注意选型、安装和维护保养等方面的问题，以确保阀门的正常运行和使用寿命。
