进口手动刀形闸阀

产品说明

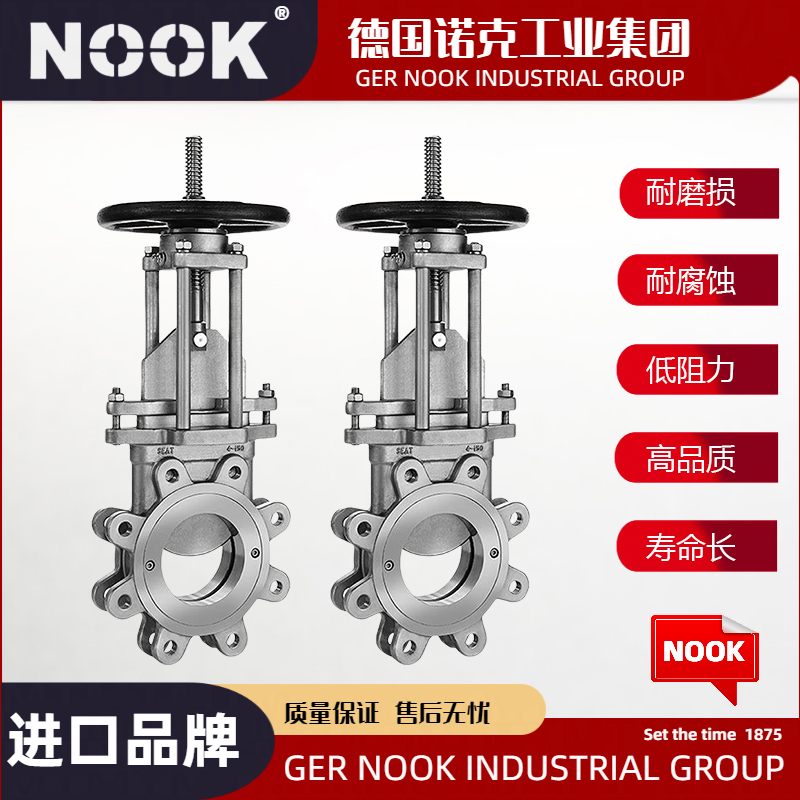

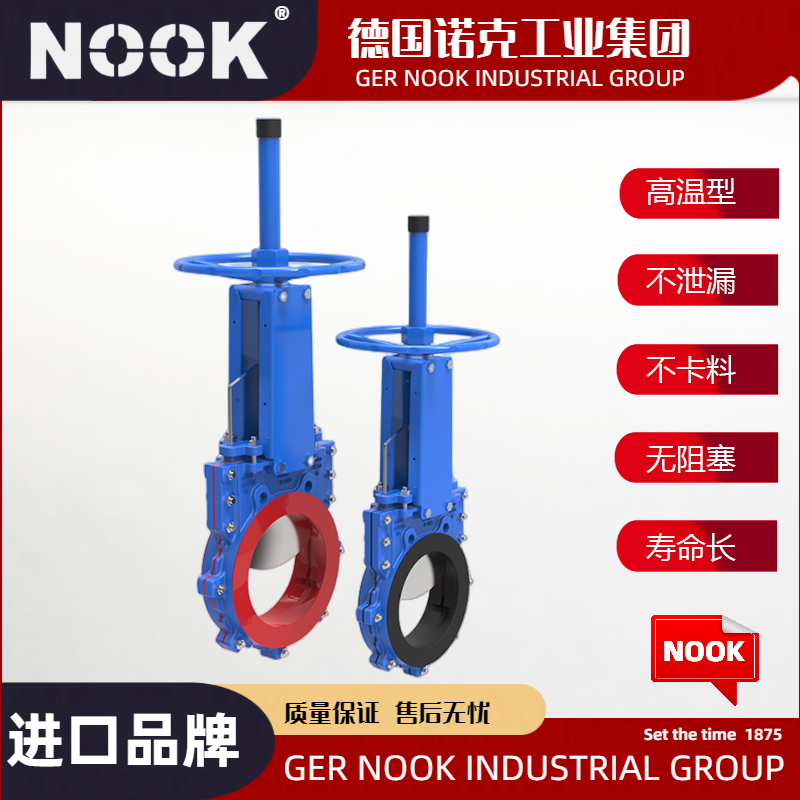

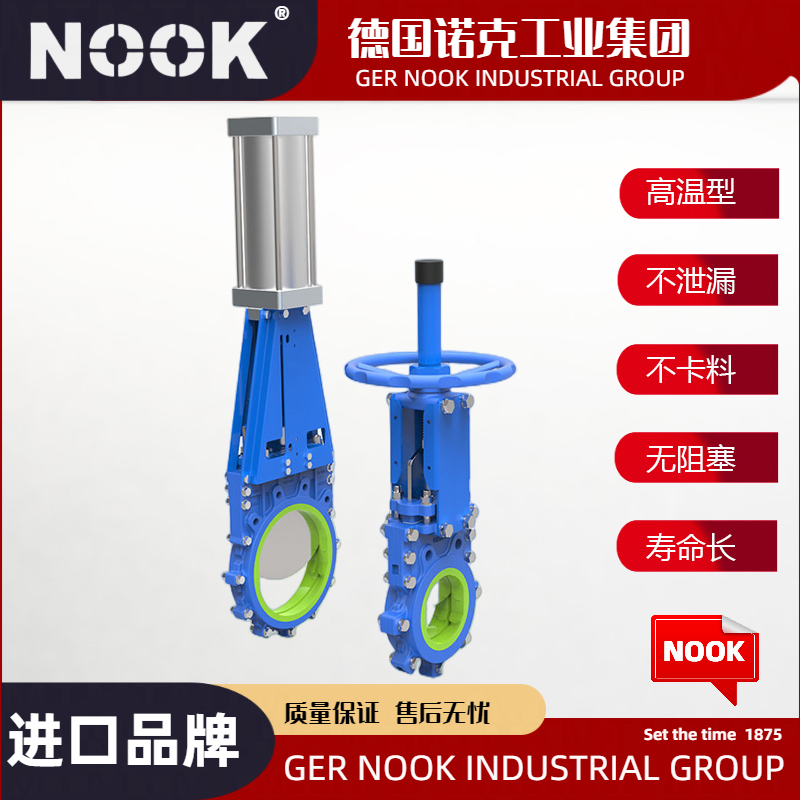

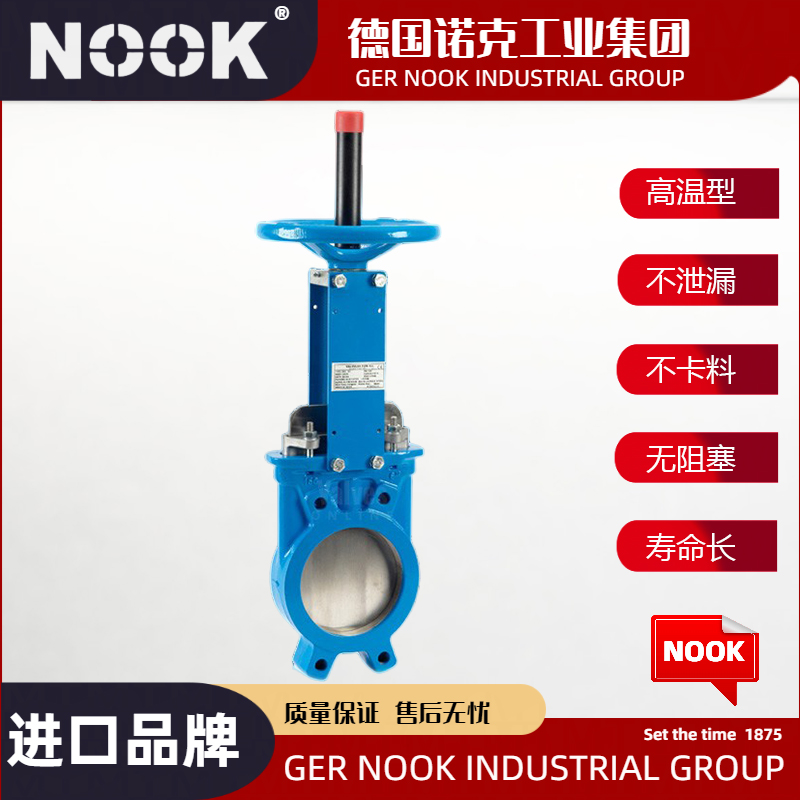

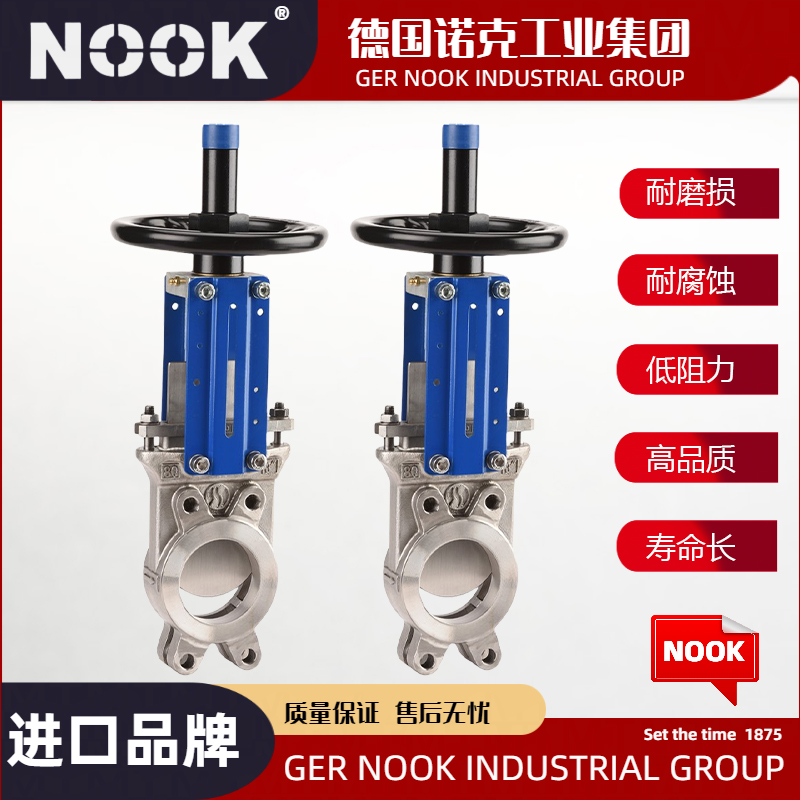

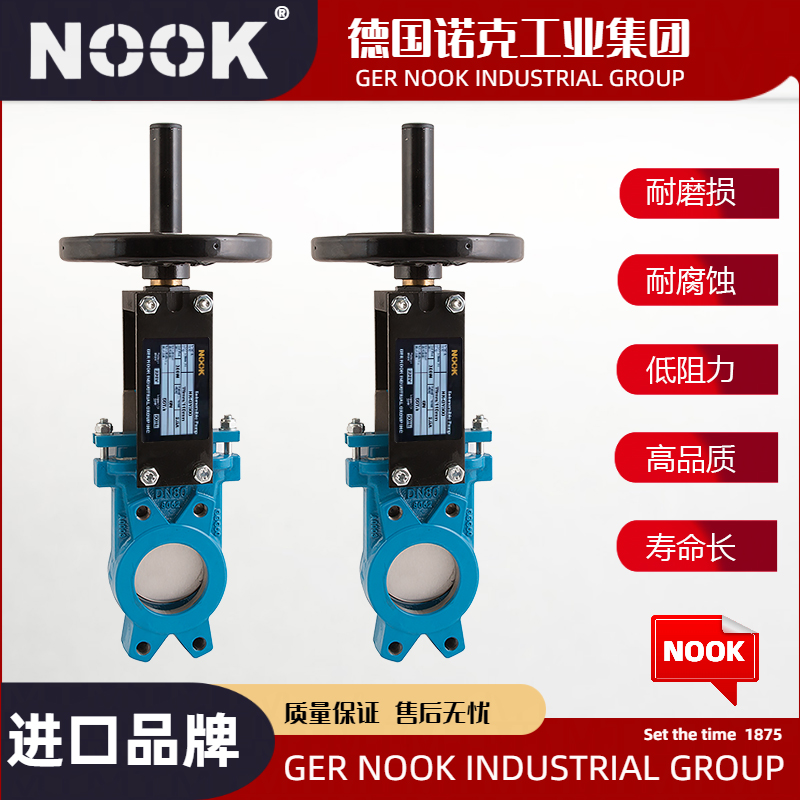

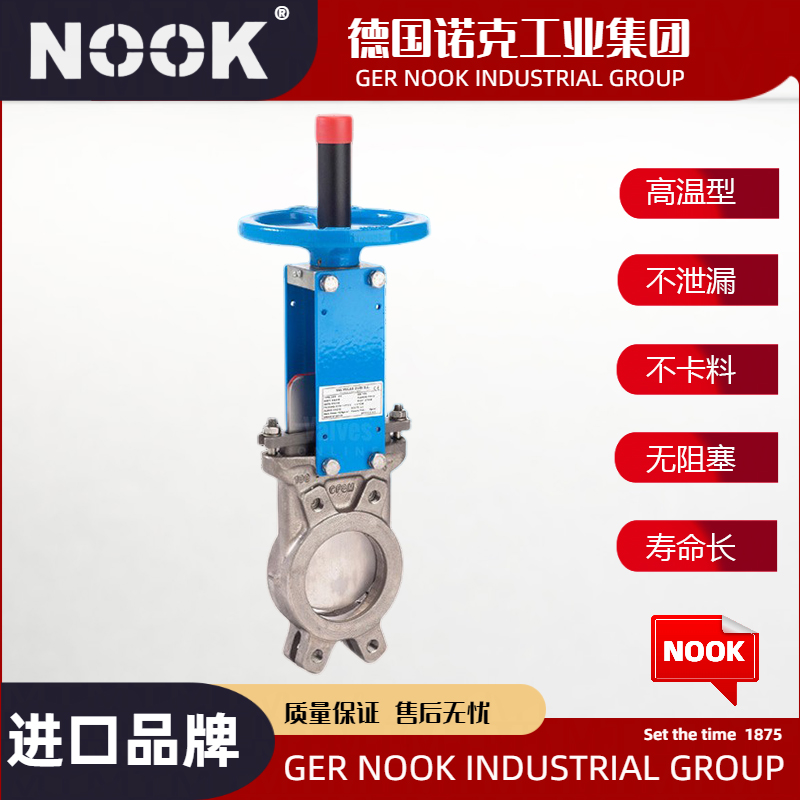

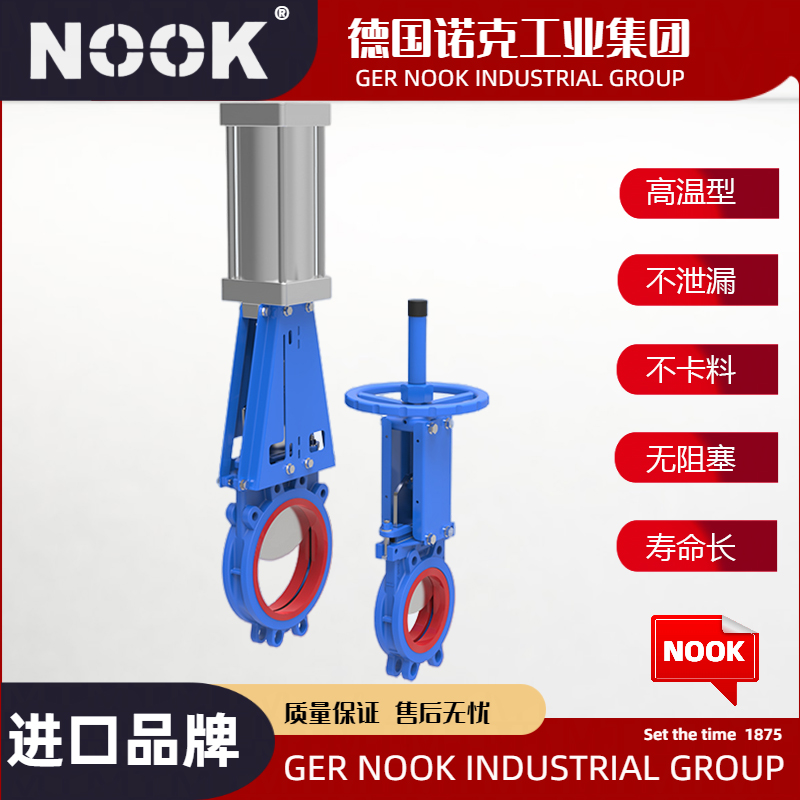

PZ73H/PZ73X手动刀形闸阀@德国NOOK诺克其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

产品概述

手动刀形闸阀可根据实际需要进行选择。广泛应用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

技术范围

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、软密封
泄 漏 量：硬密封：D级（液体0.1×DNmm3/s）；软密封：A级（零泄漏）
配套附件：安装法兰

可选附件

1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）
2、接近开关
3、气源处理三联件（包括减压阀、过滤器、油雾器）
4、电/气阀门定位器（调节型用）

主要零部件材质Key parts material

阀体、上盖 body,upper cap	碳钢、不锈钢 Carbon steel,stainless steel
阀板 Valve plate	不锈钢 Stainless steel
阀杆 Stem	不锈钢 Stainless steel
密封圈 Seal ring	橡胶、四氟、不锈钢、硬质合金 Rubber,PTFE,stainless steel,hard alloy

主要性能规范Key performance indicators

公称压力 Nominal pressure	PN
壳体试验 Casing test	1.5×PN
密封试验 Leak test	1.1×PN
工作温度 Operating temperature	橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃ Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
适用介质 Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物 Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

设计标准

设计制造Design and manufacture： JB/T8691-1998
法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92

外形结构图

主要外形尺寸

主要外形及连接尺寸Profile and connection dimension											单位Unit:mm
PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
0.6	50	48	160	125	100	370	4-16	1.0	50	48	160	125	99	370	4-16
	65	48	180	145	120	400	4-16		65	48	185	145	120	400	4-16
	80	50	195	160	135	440	4-16		80	50	200	160	135	440	8-16
	100	50	215	180	155	510	8-16		100	50	220	180	155	510	8-16
	125	57	245	210	185	580	8-16		125	57	250	210	185	580	8-16
	150	57	280	240	210	690	8-20		150	57	285	240	210	690	8-20
	200	70	335	295	265	800	8-20		200	70	340	295	265	800	12-20
	250	70	390	350	320	960	12-20		250	70	405	355	310	960	12-22
	300	76	440	400	368	1200	12-20		300	76	460	410	375	1200	12-22
	350	76	500	460	428	1360	16-20		350	76	520	470	435	1360	16-22
	400	89	565	515	482	1550	16-22		400	89	580	525	485	1550	16-27
	450	89	615	565	532	1700	20-22		450	89	640	585	545	1700	20-27
	500	114	670	620	585	1900	20-22		500	114	715	650	609	1900	20-30
	600	114	780	725	685	2400	20-27		600	114	840	770	720	2400	20-36
	700	130	895	840	800	2600	24-27		700	130	910	840	788	2600	24-36
	800	130	1010	950	898	2700	24-30		800	130	1025	950	895	2700	24-36
	900	140	1110	1050	1005	3100	28-30		900	140	1125	1050	998	3100	28-36
	1000	216	1220	1160	1115	3600	28-30		1000	216	1255	1170	1110	3600	28-42
	1200	254	1450	1380	1325	4300	32-36		1200	254	1485	1390	1325	4300	32-48

进口手动刀形闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口手动刀形闸阀知识专区

德国NOOK诺克@手动刀形闸阀，又称手动刀型闸阀或插板阀，是一种采用刀型闸板作为启闭件的阀门。以下是对手动刀形闸阀的详细介绍：

一、定义与工作原理

• 定义：手动刀形闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直。它只能作全开和全关，不能作调节和节流。

• 工作原理：通过手动操作使闸板升降，从而实现对流体的截断或接通。闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。

二、特点与优势

1. 结构简单紧凑：设计合理，结构紧凑，节省材料，减轻管路系统的整体重量。

2. 密封可靠：上密封填料采用柔性材料（如PTFE），保证了密封的可靠性。同时，闸板与阀座紧密接触，依靠介质压力或外力强制密封。

3. 耐腐蚀性能强：闸板可选用奥氏体不锈钢等耐腐蚀材料，提高耐腐性能，防止密封泄漏。

4. 流阻小：内部流道相对直线，流体流阻较小，有助于减少能源损耗和流体压降。

5. 有效切断杂质：闸板具有闸刀的功能，能有效切断介质中的各类杂物。

6. 适应介质广泛：适用于液体、气体、颗粒悬浮物等不同介质，具有较强的适应性。

7. 操作轻便灵活：手动操作简便快捷，减轻人工操作的负担。

三、应用范围

手动刀形闸阀广泛应用于多个领域，包括但不限于：

• 造纸行业：用于处理纸浆等含纤维的流体。

• 石化行业：用于截断或接通各种油品、化学品等介质。

• 矿山行业：用于选煤、排矸、排渣等系统。

• 排水行业：用于污水处理系统。

• 食品行业：用于食品生产线上的流体控制。

四、安装与维护

• 安装：手动刀形闸阀在管道中一般应水平安装。安装前需检查阀门腔内和密封面等部位，确保无污物或砂粒附着。安装过程中应注意各连接部位的螺栓均匀拧紧，填料部位压紧以保证密封性。

• 维护：定期检查闸阀的外观和密封性能，确保阀门完好无损。定期清洗阀门表面的灰尘和污垢，保持阀门的清洁。定期为阀杆加注润滑油，保持阀杆的灵活运动。长时间不使用的阀门应妥善存放，避免受潮、受热、受阳光直射等。

五、注意事项

• 在操作过程中应注意操作轻柔，避免过度力量引起损坏。

• 阀门在操作时应缓慢旋转，避免突然转动或用力过猛，以免造成闸板磨损或阀体变形。

• 在安装和维护过程中应遵循产品说明书和制造商的建议，确保阀门的安全运行和正常工作。

综上所述，手动刀形闸阀是一种性能优越、使用广泛的流体控制设备。在选择、安装、使用和维护过程中应注意相关事项以确保其正常运行和延长使用寿命。
