进口电动刀形闸阀

产品说明

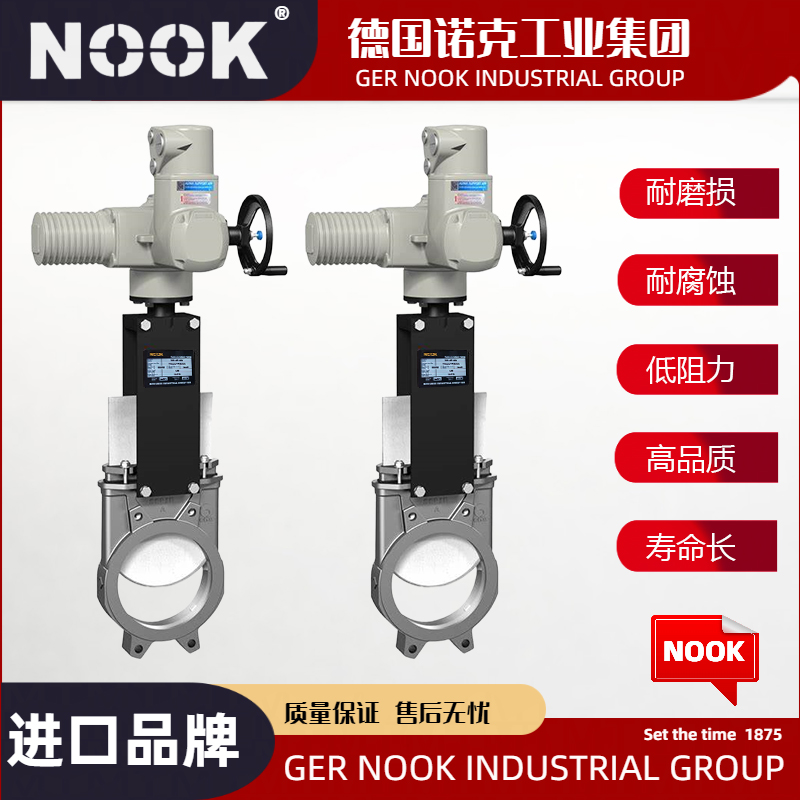

PZ973H/PZ973X电动刀形闸阀@德国NOOK诺克其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

产品概述

电动刀形闸阀采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。用户可根据实际需要进行选择。广泛应用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

技术范围

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、软密封
泄 漏 量：硬密封：D级（液体0.1×DNmm3/s）；软密封：A级（零泄漏）
配套附件：安装法兰

电动装置参数

电源：AC380V、50HZ
2、标准型：标准型产品具有防尘、防雨水的外壳 保护能力、保护等级IP65，可直接用于户外
3、防水型：产品具有防尘、防浸水（IP67）的外壳防护等级
4、防爆型（EX）：防爆等为DⅡ BT4/DⅡ CT4（不含乙炔）
5、环境温度：-20℃~40℃
6、可选：配电气控制器

产品特性

1、启闭迅速，平衡可靠，自动化程度高
2、安装高度及位置不受限制
3、采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作
4、配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生

主要零部件材质Key parts material

阀体、上盖 body,upper cap	碳钢、不锈钢 Carbon steel,stainless steel
阀板 Valve plate	不锈钢 Stainless steel
阀杆 Stem	不锈钢 Stainless steel
密封圈 Seal ring	橡胶、四氟、不锈钢、硬质合金 Rubber,PTFE,stainless steel,hard alloy

主要性能规范Key performance indicators

公称压力 Nominal pressure	PN
壳体试验 Casing test	1.5×PN
密封试验 Leak test	1.1×PN
工作温度 Operating temperature	橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃ Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
适用介质 Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物 Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

设计标准

设计制造Design and manufacture： JB/T8691-1998
法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92

外形结构图

主要外形尺寸

主要外形及连接尺寸Profile and connection dimension											单位Unit:mm
PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
0.6	150	57	280	240	210	980	8-20	1.0	150	57	285	240	210	980	8-20
	200	70	335	295	265	1055	8-20		200	70	340	295	265	1055	12-20
	250	70	390	350	320	1060	12-20		250	70	405	355	310	1060	12-22
	300	76	440	400	368	1230	12-20		300	76	460	410	375	1230	12-22
	350	76	500	460	428	1250	16-20		350	76	520	470	435	1250	16-22
	400	89	565	515	482	1767	16-22		400	89	580	525	485	1767	16-27
	450	89	615	565	532	1920	20-22		450	89	640	585	545	1920	20-27
	500	114	670	620	585	2010	20-22		500	114	715	650	609	2010	20-30
	600	114	780	725	685	2110	20-27		600	114	840	770	720	2110	20-36
	700	130	895	840	800	2400	24-27		700	130	910	840	788	2400	24-36
	800	130	1010	950	898	2800	24-30		800	130	1025	950	895	2800	24-36
	900	140	1110	1050	1005	3000	28-30		900	140	1125	1050	998	3000	28-36
	1000	216	1220	1160	1115	3400	28-30		1000	216	1255	1170	1110	3400	28-42
	1200	254	1450	1380	1325	3900	32-36		1200	254	1485	1390	1325	3900	32-48

进口电动刀形闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口电动刀形闸阀知识专区

德国NOOK诺克@电动刀形闸阀是一种重要的流体控制设备，具有多种优点和广泛的应用领域。以下是对电动刀形闸阀的详细介绍：

一、定义与工作原理

电动刀形闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直。通过电动装置驱动闸板的升降，从而实现对流体的截断或接通。闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，确保密封面的清洁和密封性。

二、特点与优势

1. 结构简单紧凑：电动刀形闸阀的设计合理，结构紧凑，便于安装和维护。

2. 密封可靠：采用强制密封方式，阀门关闭时依靠外力将闸板压向阀座，确保密封面的密封性。不锈钢闸板可防止腐蚀引起的密封泄漏。

3. 操作轻便灵活：电动装置驱动，操作简便快捷，减轻了人工操作的负担。

4. 通道流畅：流阻小，流体通过时压力损失小，有利于流体的顺畅通过。

5. 适用范围广：适用于多种介质和工况条件，如纸浆、污水、煤浆、灰渣水混合物等。

三、应用领域

电动刀形闸阀广泛应用于多个领域，包括但不限于：

• 矿山电厂的选煤、排矸、排渣系统。

• 城市的污水处理系统。

• 工业管道系统，特别是需要频繁开关和截断流体的场合。

• 食品、卫生、医药等专业管道系统，对流体控制有较高要求的场合。

四、选型与安装

在选购电动刀形闸阀时，应根据具体需求和工况条件选择合适的型号和规格。安装前需检查阀门腔内和密封面等部位，确保无污物或砂粒附着。安装过程中应注意各连接部位的螺栓均匀拧紧，填料部位压紧以保证密封性。同时，应预留阀门驱动的必要空间，并按照线路图进行接线。

五、维护与保养

定期对电动刀形闸阀进行检查和维护是确保其正常运行和延长使用寿命的关键。维护内容包括清洗阀门内部、更换易损件、检查密封性能等。在使用过程中应注意避免碰撞和挤压阀门，以免影响其密封性。

六、发展趋势

随着工业自动化和智能化的发展，电动刀形闸阀在功能和性能上也在不断提升。未来，电动刀形闸阀将更加注重节能环保、智能化控制等方面的发展，以满足更加广泛的应用需求。

综上所述，电动刀形闸阀是一种性能优越、使用广泛的流体控制设备。在选购、安装、使用和维护过程中应注意相关事项以确保其正常运行和延长使用寿命。
