进口气动刀形闸阀

产品说明

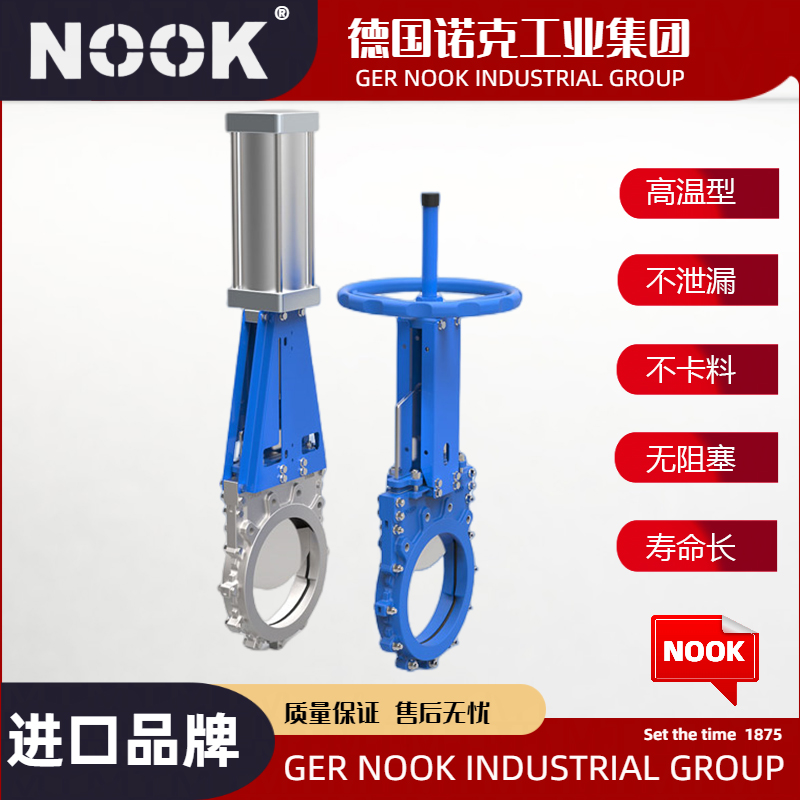

PZ673H/PZ673X气动刀形闸阀@德国NOOK诺克其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

产品概述

气动刀形闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。广泛应用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

技术范围

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、软密封
泄 漏 量：硬密封：D级（液体0.1×DNmm3/s）；软密封：A级（零泄漏）
配套附件：安装法兰

可选附件

1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）
2、接近开关
3、气源处理三联件（包括减压阀、过滤器、油雾器）
4、电/气阀门定位器（调节型用）

主要零部件材质Key parts material

阀体、上盖 body,upper cap	碳钢、不锈钢 Carbon steel,stainless steel
阀板 Valve plate	不锈钢 Stainless steel
阀杆 Stem	不锈钢 Stainless steel
密封圈 Seal ring	橡胶、四氟、不锈钢、硬质合金 Rubber,PTFE,stainless steel,hard alloy

主要性能规范Key performance indicators

公称压力 Nominal pressure	PN
壳体试验 Casing test	1.5×PN
密封试验 Leak test	1.1×PN
工作温度 Operating temperature	橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃ Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
适用介质 Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物 Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

设计标准

设计制造Design and manufacture： JB/T8691-1998
法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92

外形结构图

主要外形尺寸

主要外形及连接尺寸Profile and connection dimension											单位Unit:mm
PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
0.6	50	48	160	125	100	335	4-16	1.0	50	48	160	125	99	335	4-16
	65	48	180	145	120	363	4-16		65	48	185	145	120	363	4-16
	80	50	195	160	135	395	4-16		80	50	200	160	135	395	8-16
	100	50	215	180	155	465	8-16		100	50	220	180	155	465	8-16
	125	57	245	210	185	530	8-16		125	57	250	210	185	530	8-16
	150	57	280	240	210	630	8-20		150	57	285	240	210	630	8-20
	200	70	335	295	265	750	8-20		200	70	340	295	265	750	12-20
	250	70	390	350	320	900	12-20		250	70	405	355	310	900	12-22
	300	76	440	400	368	1125	12-20		300	76	460	410	375	1125	12-22
	350	76	500	460	428	1260	16-20		350	76	520	470	435	1260	16-22
	400	89	565	515	482	1450	16-22		400	89	580	525	485	1450	16-27
	450	89	615	565	532	1600	20-22		450	89	640	585	545	1600	20-27
	500	114	670	620	585	1820	20-22		500	114	715	650	609	1820	20-30
	600	114	780	725	685	2300	20-27		600	114	840	770	720	2300	20-36
	700	130	895	840	800	2600	24-27		700	130	910	840	788	2600	24-36
	800	130	1010	950	898	3000	24-30		800	130	1025	950	895	3000	24-36
	900	140	1110	1050	1005	3400	28-30		900	140	1125	1050	998	3400	28-36
	1000	216	1220	1160	1115	3800	28-30		1000	216	1255	1170	1110	3800	28-42
	1200	254	1450	1380	1325	4300	32-36		1200	254	1485	1390	1325	4300	32-48

进口气动刀形闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口气动刀形闸阀知识专区

德国NOOK诺克@气动刀形闸阀，也称为气动刀闸阀，是一种使用气动执行器控制的阀门类型。以下是关于气动刀形闸阀的详细介绍：

一、定义与特点

• 定义：气动刀形闸阀通过气动装置（如气缸、气源控制阀等）控制闸板的升降，从而实现阀门的开启和关闭。

• 特点：

1. 切断能力强：由于闸板底部具有刀型斜切口，能够有效切断介质，特别适用于处理含有固体颗粒的流体。

2. 密封性好：通常采用强制密封方式，确保阀门关闭时的密封性能。

3. 启闭灵活：气动执行器提供动力，使闸板的升降更加迅速和灵活。

4. 调节方便：通过调节气动装置的压力，可以控制阀门的开度，实现对流体流量的调节。

二、工作原理

气动刀形闸阀的工作原理主要依赖于气动装置对闸板的控制。当气动装置接收到开启信号时，压缩空气进入气缸，推动活塞上升，进而带动阀杆和闸板上升，使阀门开启。反之，当接收到关闭信号时，压缩空气停止供应或排出气缸，活塞下降，带动闸板下降，实现阀门的关闭。

三、应用领域

气动刀形闸阀广泛应用于多个领域，包括但不限于：

• 污水处理：用于污水处理厂和污水管道系统中，控制污水的流动。

• 造纸工业：控制纸浆和废水的流动，处理高浓度的悬浮固体。

• 化工工业：处理具有腐蚀性或有害性质的化学物质，因其密封性和耐腐蚀性而备受青睐。

• 采矿工业：控制矿石、尾矿和浆液的流动，在采矿和冶炼过程中发挥重要作用。

• 食品和饮料工业：确保高度卫生和流体的准确控制，在处理食品、饮料和液态食品原料时尤为重要。

• 废物处理：在垃圾处理和废物处理工业中，控制废物流动，包括固体废物、废水和有害废物。

• 电力工业：控制冷却水、废水和其他流体的流动，确保电厂和电力工业的正常运行。

四、选型要点

在选型时，需要考虑以下因素：

• 流体介质：根据介质的性质（如温度、压力、腐蚀性、固体含量等）选择合适的材质和规格的阀门。

• 工作压力：根据实际工作压力选择合适的型号和规格的阀门，确保阀门能够承受工作压力而不发生泄漏或损坏。

• 管道直径：根据实际管道直径选择合适规格的阀门，确保阀门与管道的连接紧密且流畅。

五、安装与维护

• 安装：在安装气动刀形闸阀时，需要确保阀门型号与工况相符，各连接部位螺栓均匀拧紧，密封面清洁无杂物。同时，还需要预留阀门驱动装置的必要空间，并按照线路图进行接线。

• 维护：定期对气动刀形闸阀进行检查和维护，包括检查密封面的磨损情况、清理阀门内部的杂质、加注密封脂或润滑油等。此外，还需要注意避免碰撞和挤压阀门，以免影响其密封性能和使用寿命。

综上所述，气动刀形闸阀是一种具有强大切断能力、良好密封性和灵活启闭特性的阀门类型。在选型、安装和维护过程中，需要充分考虑各种因素以确保其正常运行和使用寿命。
