进口刀形闸阀

产品说明

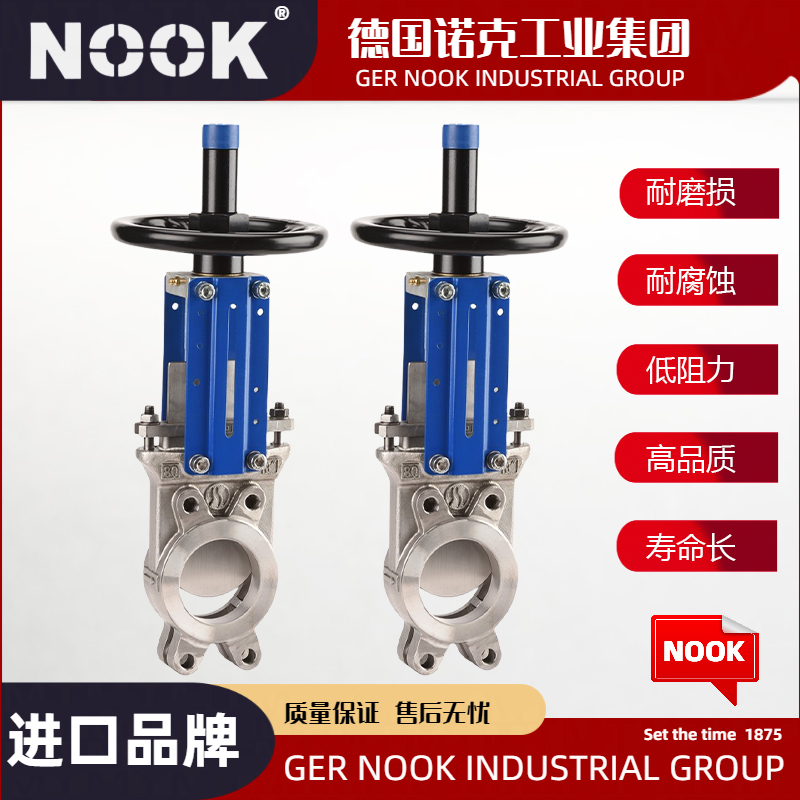

PZ73H/PZ73X刀形闸阀@德国NOOK诺克其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

产品概述

刀形闸阀可配带电动执行器及气动执行器，通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。广泛应用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

技术范围

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、软密封
泄 漏 量：硬密封：D级（液体0.1×DNmm3/s）；软密封：A级（零泄漏）
配套附件：安装法兰

可选附件

1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）
2、接近开关
3、气源处理三联件（包括减压阀、过滤器、油雾器）
4、电/气阀门定位器（调节型用）

主要零部件材质Key parts material

阀体、上盖 body,upper cap	碳钢、不锈钢 Carbon steel,stainless steel
阀板 Valve plate	不锈钢 Stainless steel
阀杆 Stem	不锈钢 Stainless steel
密封圈 Seal ring	橡胶、四氟、不锈钢、硬质合金 Rubber,PTFE,stainless steel,hard alloy

主要性能规范Key performance indicators

公称压力 Nominal pressure	PN
壳体试验 Casing test	1.5×PN
密封试验 Leak test	1.1×PN
工作温度 Operating temperature	橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃ Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
适用介质 Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物 Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

设计标准

设计制造Design and manufacture： JB/T8691-1998
法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92

外形结构图

主要外形尺寸

主要外形及连接尺寸Profile and connection dimension											单位Unit:mm
PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
0.6	50	48	160	125	100	370	4-16	1.0	50	48	160	125	99	370	4-16
	65	48	180	145	120	400	4-16		65	48	185	145	120	400	4-16
	80	50	195	160	135	440	4-16		80	50	200	160	135	440	8-16
	100	50	215	180	155	510	8-16		100	50	220	180	155	510	8-16
	125	57	245	210	185	580	8-16		125	57	250	210	185	580	8-16
	150	57	280	240	210	690	8-20		150	57	285	240	210	690	8-20
	200	70	335	295	265	800	8-20		200	70	340	295	265	800	12-20
	250	70	390	350	320	960	12-20		250	70	405	355	310	960	12-22
	300	76	440	400	368	1200	12-20		300	76	460	410	375	1200	12-22
	350	76	500	460	428	1360	16-20		350	76	520	470	435	1360	16-22
	400	89	565	515	482	1550	16-22		400	89	580	525	485	1550	16-27
	450	89	615	565	532	1700	20-22		450	89	640	585	545	1700	20-27
	500	114	670	620	585	1900	20-22		500	114	715	650	609	1900	20-30
	600	114	780	725	685	2400	20-27		600	114	840	770	720	2400	20-36
	700	130	895	840	800	2600	24-27		700	130	910	840	788	2600	24-36
	800	130	1010	950	898	2700	24-30		800	130	1025	950	895	2700	24-36
	900	140	1110	1050	1005	3100	28-30		900	140	1125	1050	998	3100	28-36
	1000	216	1220	1160	1115	3600	28-30		1000	216	1255	1170	1110	3600	28-42
	1200	254	1450	1380	1325	4300	32-36		1200	254	1485	1390	1325	4300	32-48

进口刀形闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口刀形闸阀知识专区

德国NOOK诺克@刀形闸阀，又称刀闸阀或刀型闸阀，是一种具有独特结构的阀门类型。以下是对刀形闸阀的详细介绍：

一、定义与特点

• 定义：刀形闸阀的闸板底部具有刀型斜切口，这种设计使得阀门在关闭时能够有效切断介质，且不受介质阻塞。

• 特点：

1. 切断能力强：由于闸板底部具有刀型斜切口，因此刀形闸阀具有很强的切断介质的能力。

2. 密封性好：刀形闸阀通常采用强制密封方式，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

3. 启闭灵活：闸板的运动方向与流体方向相垂直，使得刀形闸阀在启闭过程中较为灵活。

4. 应用范围广：刀形闸阀适用于多种介质，包括纸浆、煤灰、化工原料、污水、食品等。

二、结构与工作原理

• 结构：刀形闸阀主要由阀体、闸板、阀杆、密封面等部件组成。其中，闸板是刀形闸阀的关键部件，其底部具有刀型斜切口。

• 工作原理：当需要关闭阀门时，通过旋转阀杆或其他传动机构，使闸板向下移动，直至与阀座紧密贴合，从而切断介质。反之，当需要开启阀门时，通过相反的操作使闸板向上移动，实现介质的流通。

三、分类与选型

• 分类：根据驱动方式的不同，刀形闸阀可分为手动刀形闸阀、电动刀形闸阀、气动刀形闸阀等。此外，还有链轮刀形闸阀、对夹刀形闸阀等多种类型。

• 选型：在选型时，需要根据介质的性质、工作压力、温度等因素来确定合适的刀形闸阀类型。同时，还需要考虑阀门的材质、密封性能、操作方式等因素。

四、应用领域

刀形闸阀广泛应用于多个领域，包括：

• 采矿、钢铁工业：用于洗洗煤管道、滤渣浆管道、排灰管道等。

• 净化装置：用于废水、泥浆、污物及带有悬浮物的澄清水处理。

• 造纸工业：用于任何浓度的纸浆、料水混合物等介质的控制。

• 电站除灰：用于灰渣浆液的控制。

• 其他领域：如食品、卫生、医药等专业管道系统也常使用刀形闸阀。

五、安装与维护

• 安装：在安装刀形闸阀时，需要确保阀门型号与工况相符，各连接部位螺栓均匀拧紧，密封面清洁无杂物。同时，还需要预留阀门驱动装置的必要空间，并按照线路图进行接线。

• 维护：定期对刀形闸阀进行检查和维护，包括检查密封面的磨损情况、清理阀门内部的杂质、加注密封脂或润滑油等。此外，还需要注意避免碰撞和挤压阀门，以免影响其密封性能和使用寿命。

综上所述，刀形闸阀是一种具有独特结构和广泛应用领域的阀门类型。在选型、安装和维护过程中，需要充分考虑各种因素以确保其正常运行和使用寿命。
