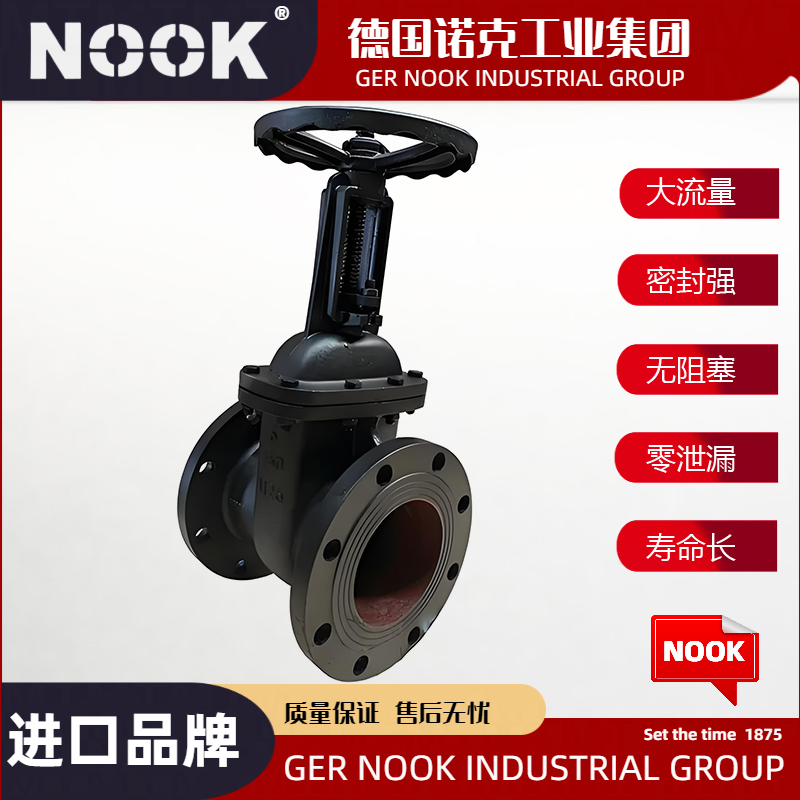

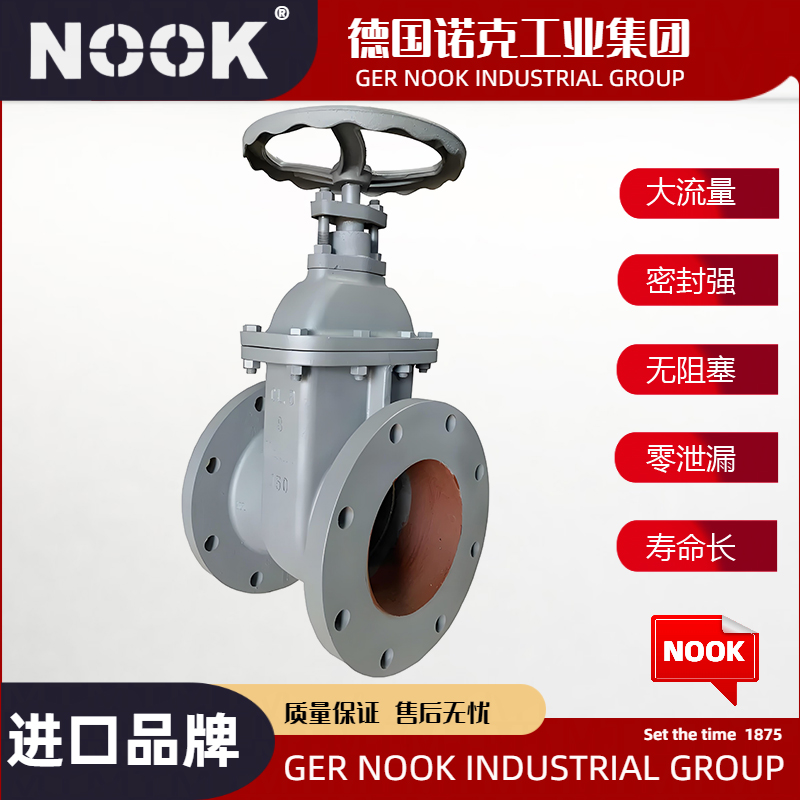

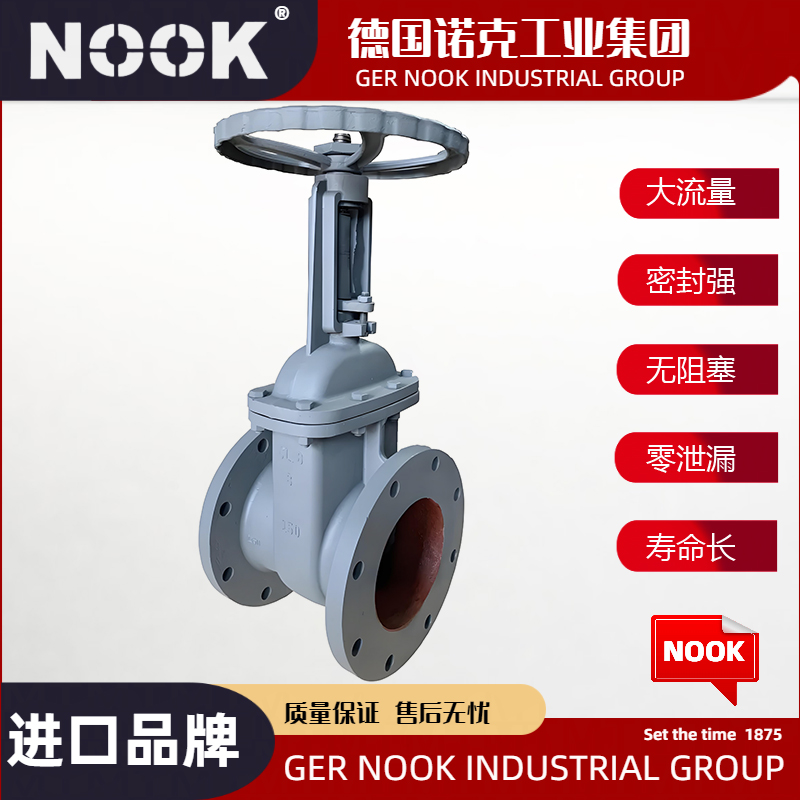

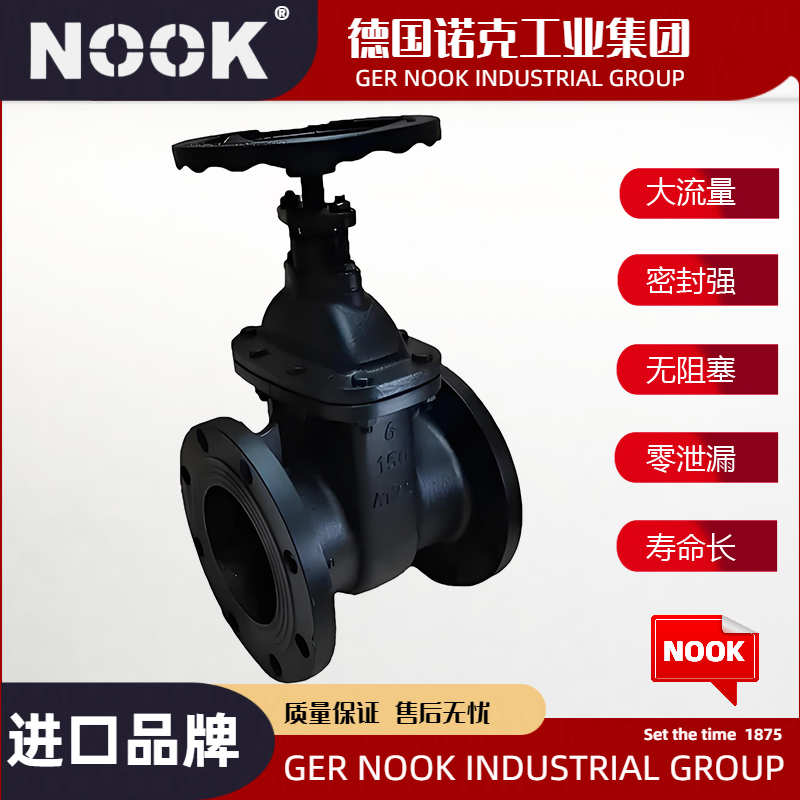

进口铸铁法兰闸阀

产品说明

Z41T/Z45T铸铁法兰闸阀@德国NOOK诺克分明杆和暗杆适用于1.0MPa，工作温度-29～200℃的管路上，用于截断或接通管路中的介质。 可适用于水、蒸汽、油品等多种介质。 驱动方式 手动、伞齿轮传动及电动。

Z41T主要技术参数

型号	公称压力MPa	试验压力MPa			工作 温度	使用 介质
		强度	密封（液）	低压密封（气）
Z41T-10	1.0	1.5	1.1	0.6	≤200℃	水、蒸汽

Z41T主要零件材料

型号	阀体	阀盖	闸板	阀杆螺母	阀杆	填料
Z41T-10	灰铸铁		灰铸铁	铜	不锈钢	油浸石棉盘根

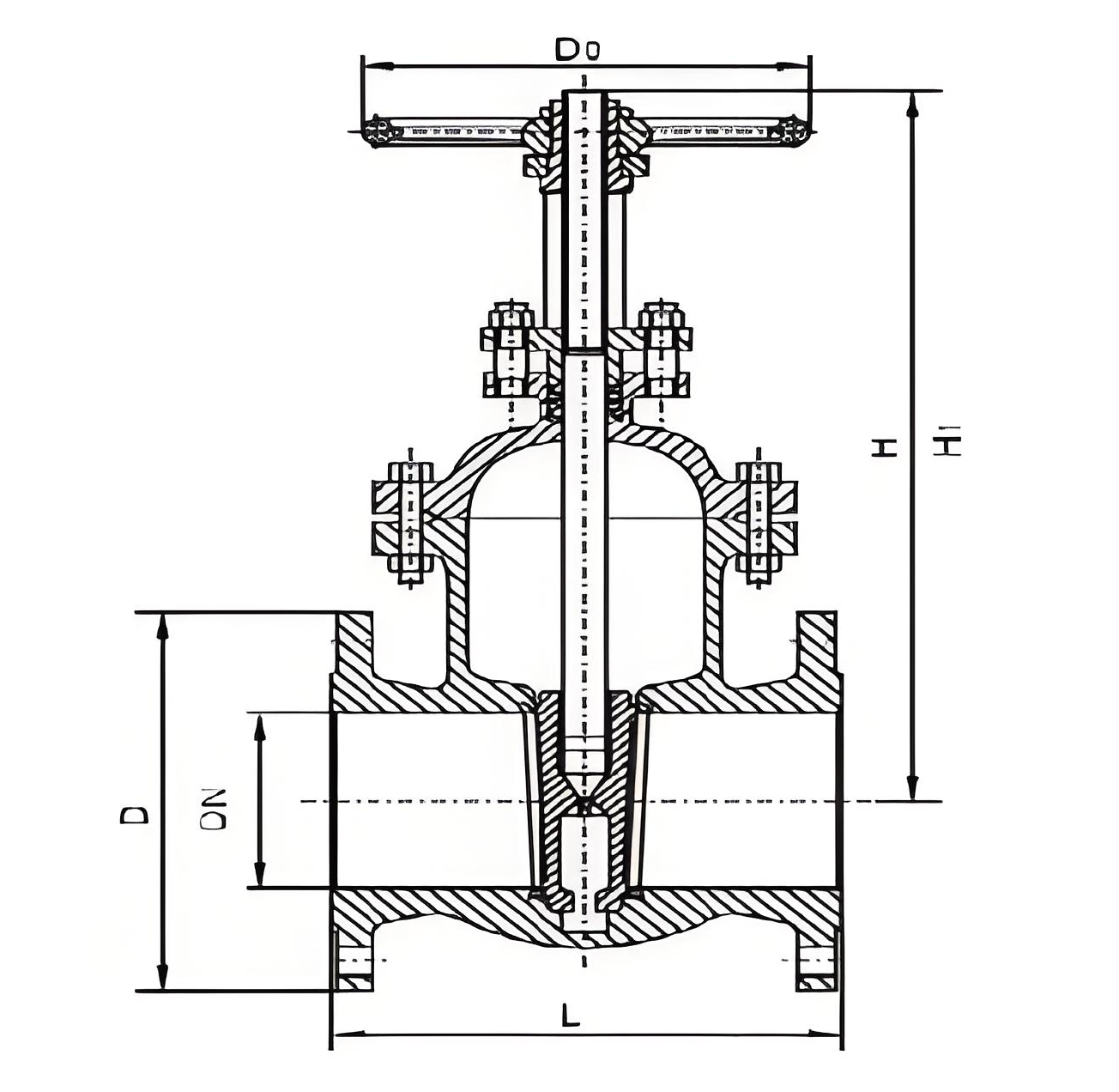

Z41T外形结构图

Z41T主要外形尺寸(法兰尺寸按 JB78 PN1.0MPa规定）

口径 DN(mm)	Z41T-10
	L	D	H	H1	D0
40	165	145	250	295	160
50	180	160	270	325	180
65	195	180	300	380	180
80	210	195	330	420	200
100	230	215	410	520	200
125	255	245	470	610	240
150	280	280	550	710	240
200	330	335	700	915	320
250	380	390	830	1095	320
300	420	445	960	1275	400
350	450	500	1130	1500	400
400	480	565	1345	1760	500
450	510	615	1450	1920	500
500	540	670	1650	2170	720
600	600	780	-	-	-
700	660	895
800	720	1010
900	780	1110
1000	840	1220
1200	960	1450	-	-	-

Z45T主要技术参数

型号	公称压力MPa	试验压力MPa		工作温度	使用介质
		密封	强度
Z45T-10	1.0	1.1	1.5	≤100-200℃	水、蒸汽、油

Z45T主要零件材料

型号	阀体、阀盖、闸板	密封圈	阀杆	填料
Z45T-10	灰铸铁、球墨铸铁	不锈钢	碳钢、不锈钢	浸油石棉盘根

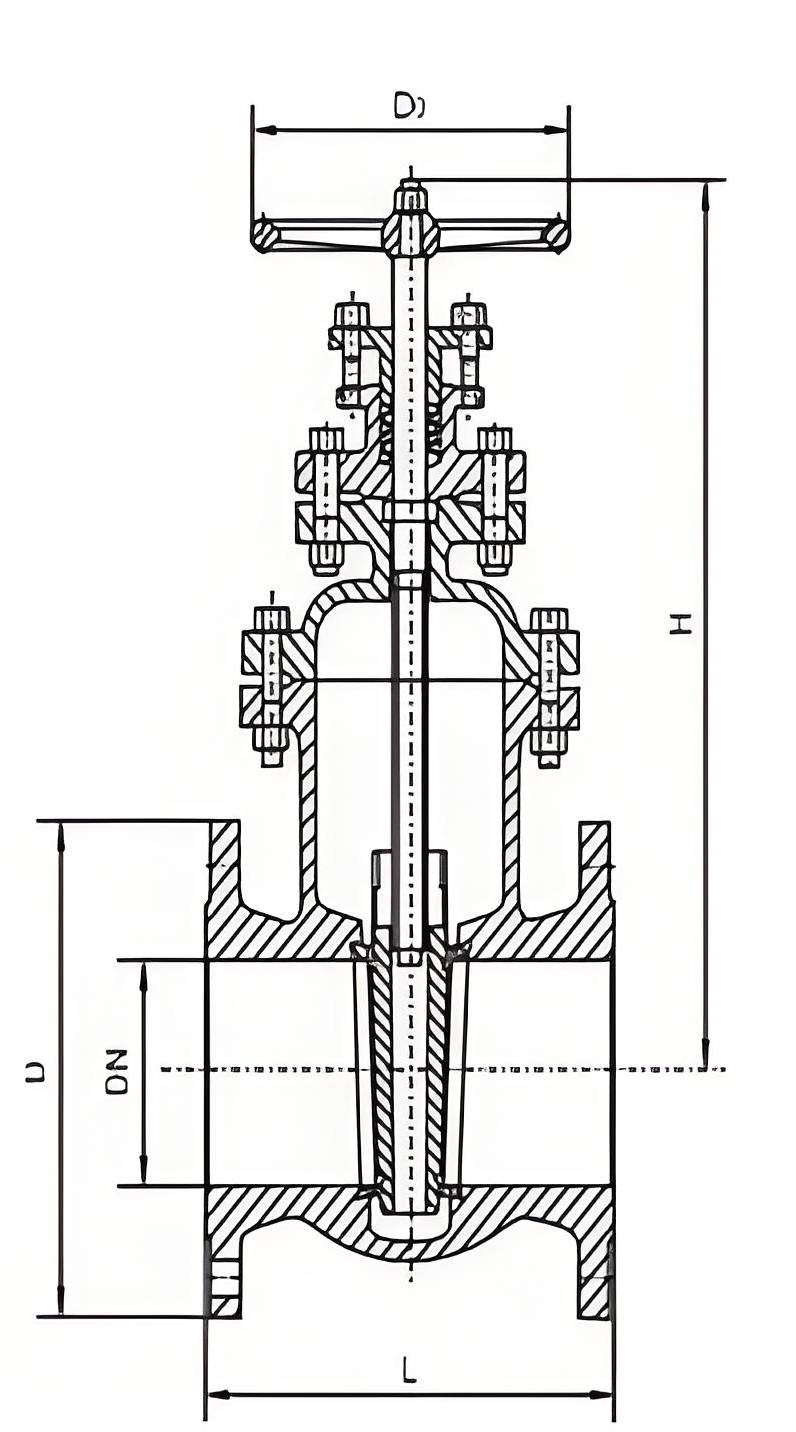

Z45T外形结构图

Z45T主要外形尺寸

口径DN（mm)	Z45T-10
	L	D	H	D0
40	165	145	300	160
50	180	160	300	180
65	195	180	340	180
80	210	195	360	200
100	230	215	400	200
125	255	245	500	240
150	280	280	550	240
200	330	335	620	320

进口铸铁法兰闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口铸铁法兰闸阀知识专区

德国NOOK诺克@铸铁法兰闸阀是一种采用铸铁材质制造的，通过法兰连接的闸阀。它广泛应用于石油化工、火力发电厂等行业的油品、水蒸汽管路上，作为接通或截断管路中介质的启闭装置。以下是对铸铁法兰闸阀的详细介绍：

一、产品特点

1. 材质优良：阀体、阀盖等部件采用铸铁材质，具有良好的耐腐蚀性和耐磨性。

2. 密封可靠：密封面多采用不锈钢和硬质合金，并配备柔性石墨填料，确保密封性能优越，有效防止流体泄漏。

3. 操作轻便：驱动方式多样，包括手动、电动、气动、齿轮传动等，操作灵活轻便。

4. 结构紧凑：设计合理，阀门刚性好，通道流畅，流阻系数小，有利于流体顺畅通过。

5. 使用寿命长：由于材质优良和密封可靠，铸铁法兰闸阀的使用寿命相对较长。

二、分类与型号

铸铁法兰闸阀根据结构型式可分为弹性楔式单闸板、刚性楔式单闸板和双闸板等型号。此外，根据具体需求和工况条件，还有不同规格和尺寸的铸铁法兰闸阀可供选择。

三、应用领域

铸铁法兰闸阀广泛适用于石油化工、火力发电厂等行业的油品、水蒸汽管路上，作为接通或截断管路中介质的启闭装置。同时，它也可用于其他需要流体控制的场合，如给排水系统、消防系统等。

四、选购建议

在选购铸铁法兰闸阀时，应注意以下几点：

1. 明确需求：根据管道系统的实际需求选择合适的闸阀类型、规格和材质。

2. 查看质量：检查阀体、阀盖等部件的材质和制造工艺，确保产品质量可靠。

3. 测试密封性：在购买前进行密封性测试，确保闸阀的密封性能符合要求。

4. 考虑售后服务：选择有完善售后服务的供应商，以便在使用过程中遇到问题时能够及时得到解决。

五、使用与维护

在使用铸铁法兰闸阀时，应注意以下几点：

1. 正确安装：按照安装说明正确安装闸阀，确保法兰连接处密封良好。

2. 规范操作：按照操作规程正确操作闸阀，避免过度用力或不当操作导致损坏。

3. 定期检查：定期对闸阀进行检查和维护，包括清洗、润滑和更换易损件等，以确保其正常运行和延长使用寿命。

综上所述，铸铁法兰闸阀是一种性能优越、使用广泛的流体控制设备。在选购和使用过程中，应注意相关事项以确保其正常运行和延长使用寿命。
