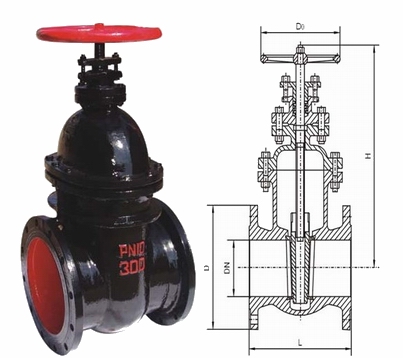

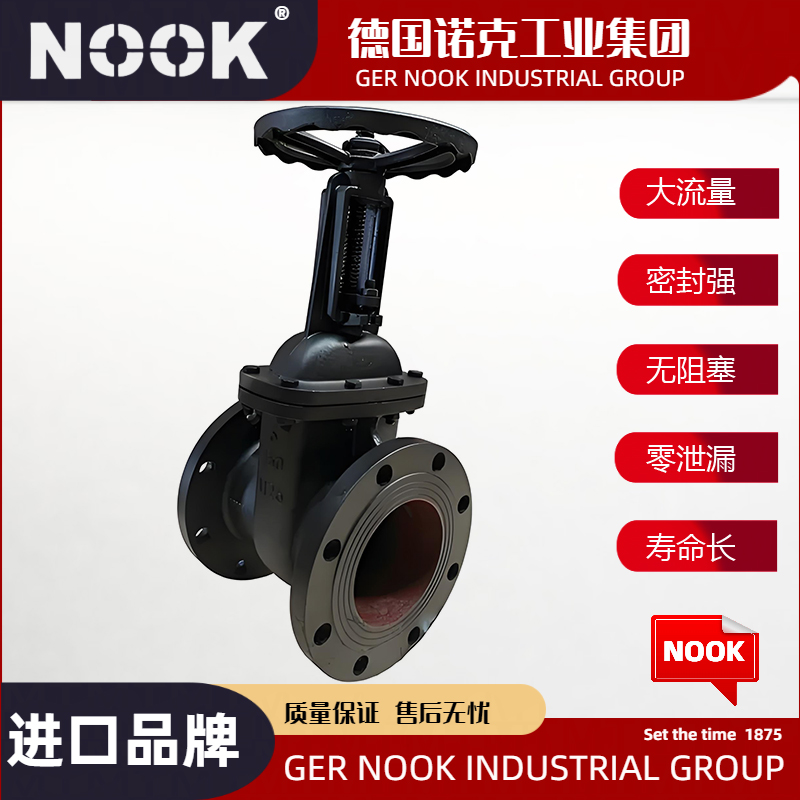

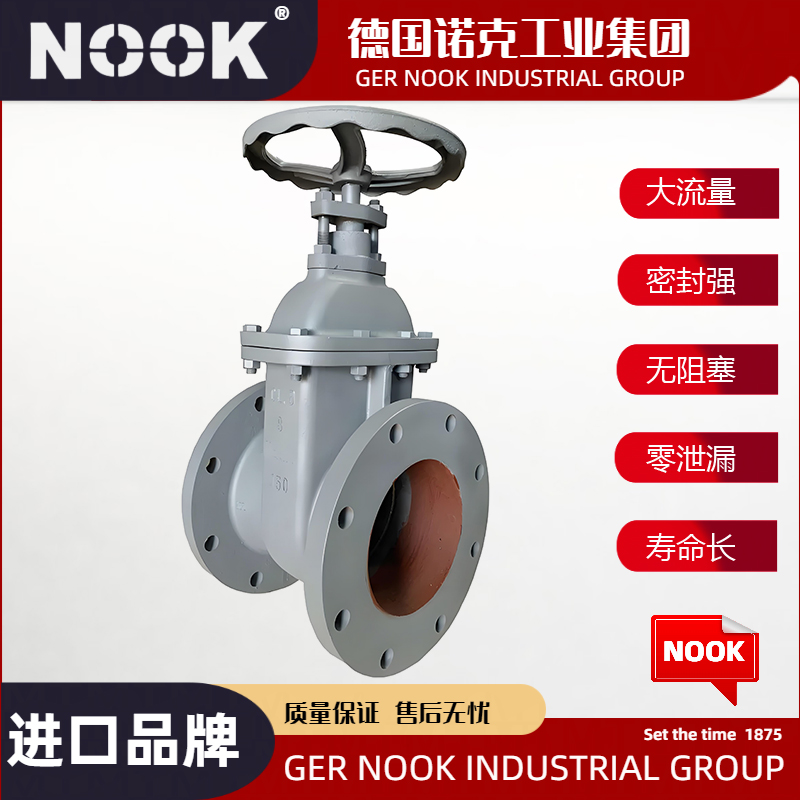

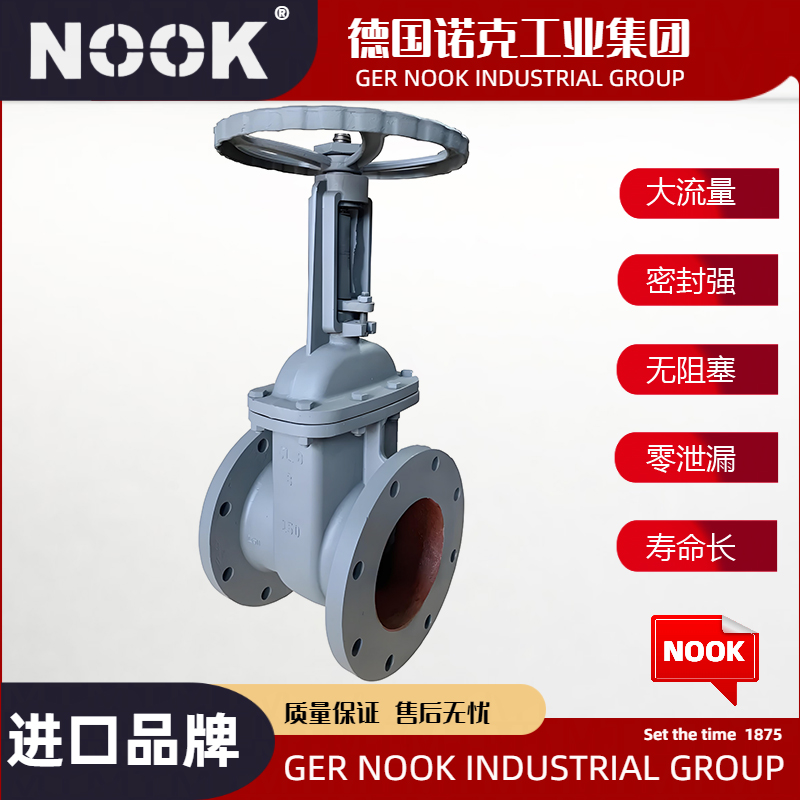

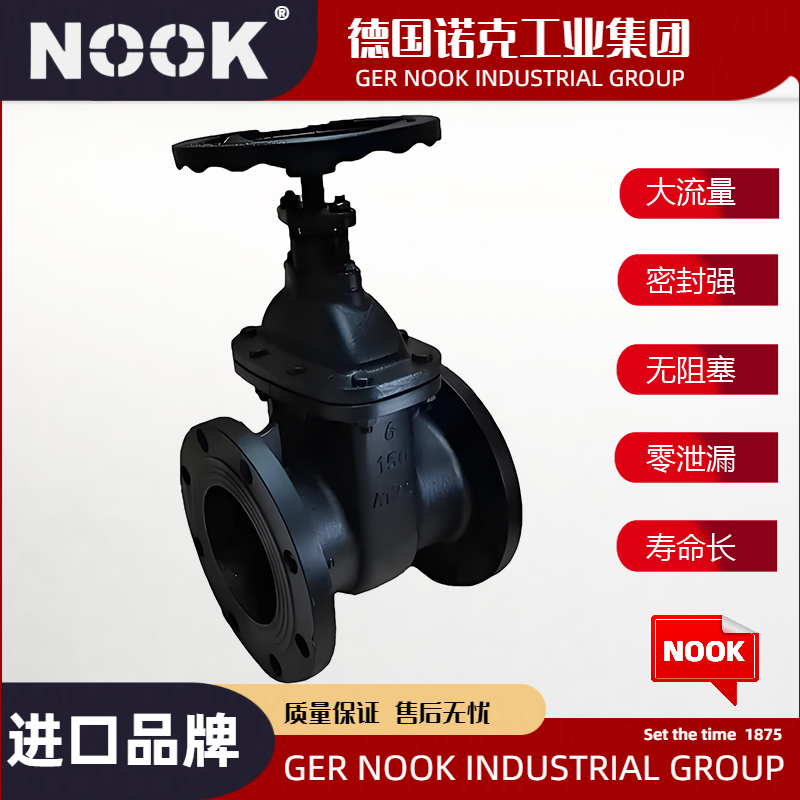

进口铸铁闸阀

产品说明

Z41T/Z45T铸铁闸阀@德国NOOK诺克分明杆和暗杆适用于1.0MPa，工作温度-29～200℃的管路上，用于截断或接通管路中的介质。 可适用于水、蒸汽、油品等多种介质。 驱动方式 手动、伞齿轮传动及电动。

Z41T主要技术参数

型号	公称压力MPa	试验压力MPa			工作 温度	使用 介质
		强度	密封（液）	低压密封（气）
Z41T-10	1.0	1.5	1.1	0.6	≤200℃	水、蒸汽

Z41T主要零件材料

型号	阀体	阀盖	闸板	阀杆螺母	阀杆	填料
Z41T-10	灰铸铁		灰铸铁	铜	不锈钢	油浸石棉盘根

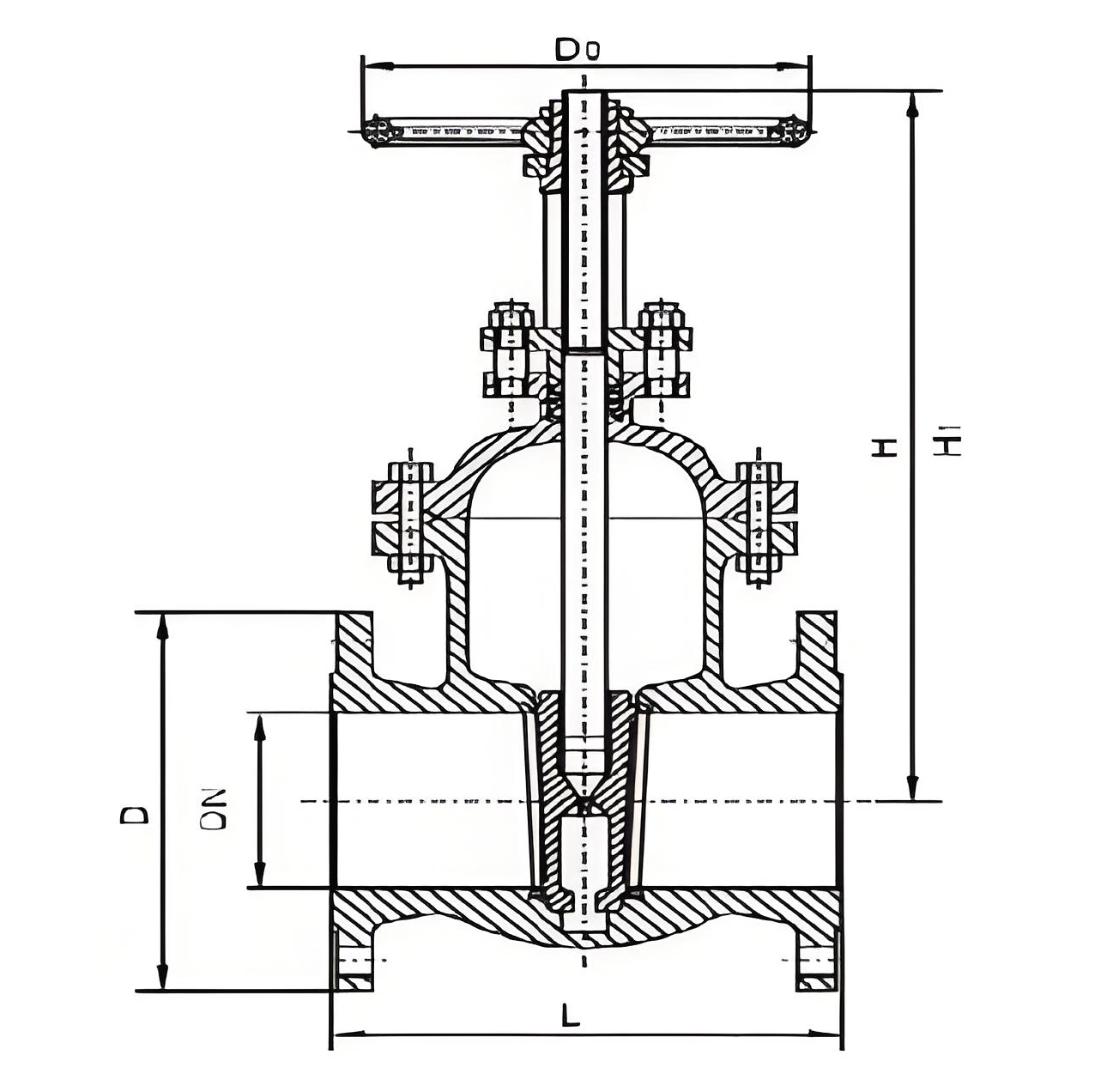

Z41T外形结构图

Z41T主要外形尺寸(法兰尺寸按 JB78 PN1.0MPa规定）

口径 DN(mm)	Z41T-10
	L	D	H	H1	D0
40	165	145	250	295	160
50	180	160	270	325	180
65	195	180	300	380	180
80	210	195	330	420	200
100	230	215	410	520	200
125	255	245	470	610	240
150	280	280	550	710	240
200	330	335	700	915	320
250	380	390	830	1095	320
300	420	445	960	1275	400
350	450	500	1130	1500	400
400	480	565	1345	1760	500
450	510	615	1450	1920	500
500	540	670	1650	2170	720
600	600	780	-	-	-
700	660	895
800	720	1010
900	780	1110
1000	840	1220
1200	960	1450	-	-	-

Z45T主要技术参数

型号	公称压力MPa	试验压力MPa		工作温度	使用介质
		密封	强度
Z45T-10	1.0	1.1	1.5	≤100-200℃	水、蒸汽、油

Z45T主要零件材料

型号	阀体、阀盖、闸板	密封圈	阀杆	填料
Z45T-10	灰铸铁、球墨铸铁	不锈钢	碳钢、不锈钢	浸油石棉盘根

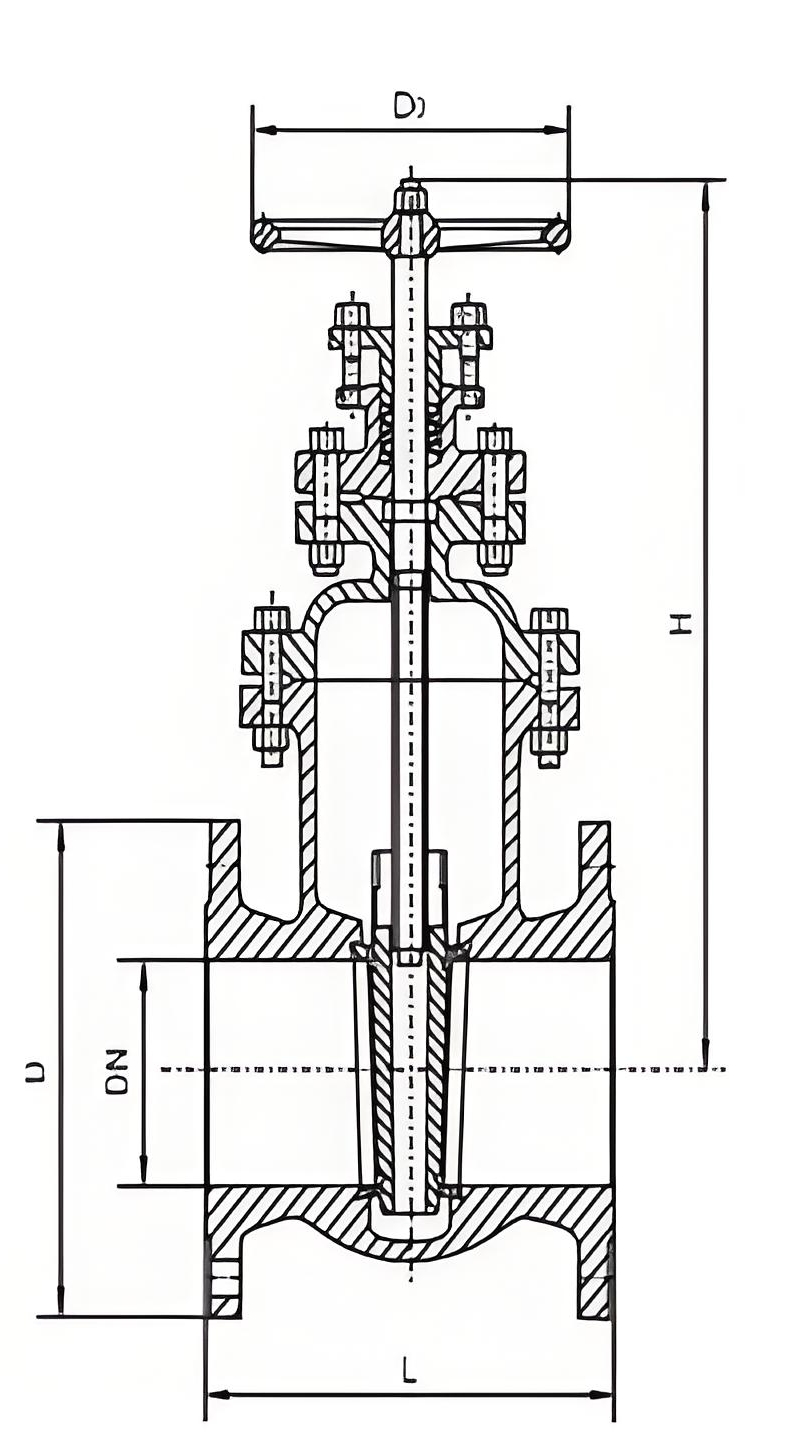

Z45T外形结构图

Z45T主要外形尺寸

口径DN（mm)	Z45T-10
	L	D	H	D0
40	165	145	300	160
50	180	160	300	180
65	195	180	340	180
80	210	195	360	200
100	230	215	400	200
125	255	245	500	240
150	280	280	550	240
200	330	335	620	320
