进口德标法兰闸阀

产品说明

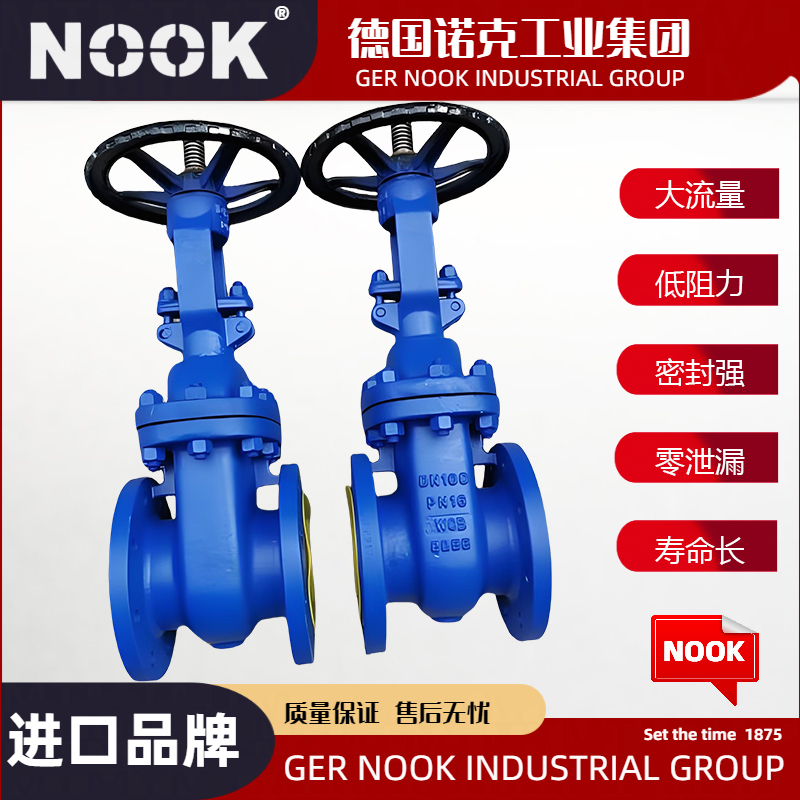

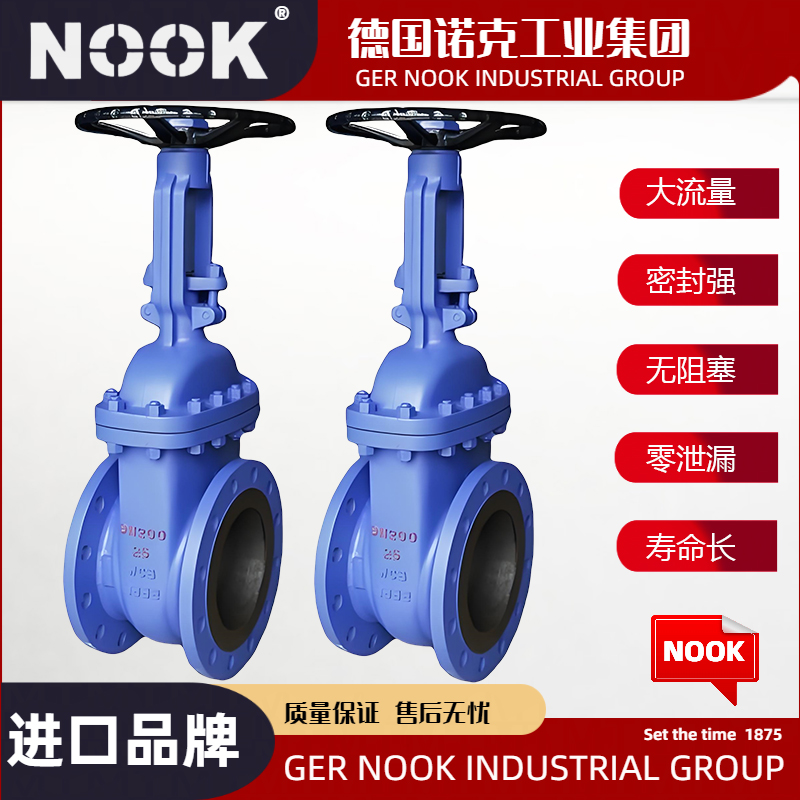

Z41H/Z45H德标法兰闸阀@德国NOOK诺克适用于PN16-PN64，工作温度-29～425℃（碳钢）及-40～600℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。 通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。 驱动方式 手动、伞齿轮传动及电动。

结构特点

1、德标法兰闸阀结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小
2、密封面采用不锈钢和硬质合金，适用寿命长。
3、采用柔性石墨填料、密封可靠、操作轻便灵活。
4、驱动方式有：电动、气动、齿轮转动、结构形式：弹型楔式单闸板、刚性楔式单闸板双闸板式
5、水封闸阀广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置。

技术规范

结构形式	BB-BG-OS＆Y
驱动方式	手动 Hand-operated
	电动 Electric-actuated
设计标准	DIN3352
结构长度	DIN3202
连接法兰	DIN2543-2547
试验和检验	DIN3230

产品性能规范

公称压力（MPa）	壳体实验压力（MPa）	密封试验压力（MPa）	适用温度（℃）	使用介质
1.6	2.4	1.76	-110～600℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

主要零件材料及性能

壳体	GS-C25												1.4308
阀瓣	GS-C25					1.4308		1.4408			Monel
阀杆	13Cr					1.4308		1.4408			Monel		F304
阀瓣密封面	13Cr	13Cr		STL		1.4308	STL	1.4408		STL	Monel		1.4308	1.4308		STL
阀座密封面	13Cr	STL		STL		1.4308	STL	1.4408		STL	Monel		1.4308	STL		STL
壳体	1.4408					1.4306				1.4301
阀瓣
阀杆	1.4408					1.4306				1.4301
阀瓣密封面	1.4408		1.4408		STL	1.4306	1.4306		STL	1.4301		1.4301			STL
阀座密封面	1.4408		STL		STL	1.4306	STL		STL	1.4301		STL			STL

Z41H德标闸阀外形结构图

Z41H-PN16德标闸阀主要连接尺寸

压力等级 (MPa)		PN1.6MPa/F5系列
口径	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	270	280	300	325	350	400	450	500	550	600	650	700	800
H		417	452	530	607	720	790	885	1014	1190	1350	1460	1630	1800	2200
W		200	280	280	300	350	350	400	450	500	600	600	650	700	800
重量 (Kg)		16	25	30	55	75	98	150	245	353	490	750	985	1063	1390

Z41H-PN25德标闸阀主要连接尺寸

压力等级 (MPa)		PN2.5MPa/F5系列
口径	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	270	280	300	325	350	400	450	500	550	600	650	700	800
H		417	452	530	607	720	790	885	1014	1190	1350	1460	1630	1800	2200
W		200	280	280	300	350	350	400	450	500	600	600	650	700	800
重量 (Kg)		16	31	43	58	82	103	180	265	385	547	835	1050	1130	1500

Z41H-PN40德标闸阀主要连接尺寸

压力等级 (MPa)		PN4.0MPa/F5系列
口径	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	290	310	350	400	450	550	650	750	850	950	1050	1150	1350
H		404	456	604	607	720	780	875	1260	1480	1605	1788	1956	2168	2601
W		200	280	300	350	350	400	450	500	500	600	650	700	700	800
重量 (Kg)		18	32	47	60	95	130	220	290	490	760	900	1250	1450	1700

Z41H-PN64德标闸阀主要连接尺寸

压力等级 (MPa)		PN6.4MPa/F5系列
口径 Size	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	290	310	350	400	450	550	650	750	850	950	1050	1150	1350
H		404	456	604	607	720	780	875	1260	1480	1605	1788	1956	2168	2601
W		200	280	300	350	350	400	450	500	500	600	650	700	700	800
重量 (Kg)		20	35	52	66	103	140	230	300	510	780	940	1300	1600	1850

Z45H德标闸阀外形结构图

Z45H-PN16德标闸阀主要连接尺寸

力等级 (MPa)		PN1.6MPa
口径 Size	nn	50	65	80	100	125	150	200	250	300	350	400
L		250	270	280	330	360	390	460	530	630	690	750
H		305	354	402	437	496	541	699	815	914	1189	1350
W		200	200	750	250	300	350	400	450	500	550	600
重量 (Kg)		20	30	38	56	75	100	182	278	398	500	618

Z45H-PN25德标闸阀主要连接尺寸

压力等级 (MPa)		PN2.5MPa
口径 Size	nn	50	65	80	100	125	150	200	250	300	350	400
L		250	270	280	330	360	390	460	530	630	690	750
H		325	363	415	453	505	556	744	864	948	1269	1450
W		200	200	250	300	350	400	450	500	550	600	600
重量 (Kg)		20	30	39	58	80	101	190	290	405	510	650

Z45H-PN40德标闸阀主要连接尺寸

压力等级 (MPa)		PN4.0MPa
口径 Size	nn	50	65	80	100	125	150	200	250	300	350	400
L		250	270	280	330	360	390	460	530	630	690	750
H		325	370	430	480	532	589	783	888	965	1285	1512
W		200	200	250	300	350	400	450	500	550	600	600
重量 (Kg)		20	31	41.5	61	83	110	210	318.5	430	520	680

进口德标法兰闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口德标法兰闸阀知识专区

德国NOOK诺克@德标法兰闸阀是符合德国标准（DIN标准）的法兰连接闸阀，广泛应用于各种工业管道系统中，用于控制流体的流动或截断流体。以下是对德标法兰闸阀的详细介绍：

一、产品特点

1. 符合标准：德标法兰闸阀的设计和制造严格遵循德国工业标准（DIN标准），确保了产品的质量和性能。

2. 法兰连接：采用法兰连接方式，便于安装和拆卸，同时具有良好的密封性能。

3. 密封性好：采用软密封或硬密封结构，能够有效防止流体泄漏，确保管道系统的安全运行。

4. 材质多样：阀体、阀盖等部件可采用铸钢、不锈钢、球墨铸铁等多种材质，以适应不同的工况需求。

5. 操作灵活：手动、电动、气动等多种驱动方式可选，操作灵活方便。

二、产品分类

德标法兰闸阀根据不同的分类标准可以分为多种类型，如：

1. 按密封形式分类：可分为软密封闸阀和硬密封闸阀。软密封闸阀密封性能好，适用于温度、压力较低的场合；硬密封闸阀则适用于高温、高压等恶劣工况。

2. 按驱动方式分类：可分为手动闸阀、电动闸阀、气动闸阀等。不同驱动方式的闸阀适用于不同的操作环境和需求。

3. 按结构形式分类：可分为明杆闸阀和暗杆闸阀。明杆闸阀的阀杆在开启和关闭过程中是可见的，便于观察；暗杆闸阀的阀杆则被包裹在阀体内，外观更为简洁。

三、应用领域

德标法兰闸阀广泛应用于石油、化工、冶金、电力、水处理等行业的管道系统中，用于控制流体的流动或截断流体。其优良的性能和可靠的品质赢得了广大用户的信赖和好评。

四、选购建议

在选购德标法兰闸阀时，应注意以下几点：

1. 明确需求：根据管道系统的实际需求选择合适的闸阀类型、规格和材质。

2. 查看标准：确认产品是否符合德国工业标准（DIN标准）或相关国际标准。

3. 比较品牌：选择知名品牌的德标法兰闸阀，以确保产品的质量和性能。

4. 考虑售后服务：选择有完善售后服务的供应商，以便在使用过程中遇到问题时能够及时得到解决。

五、注意事项

在使用德标法兰闸阀时，应注意以下几点：

1. 安装正确：确保闸阀安装正确，法兰连接处密封良好。

2. 操作规范：按照操作规程正确操作闸阀，避免过度用力或不当操作导致损坏。

3. 定期维护：定期对闸阀进行检查和维护，确保其正常运行和延长使用寿命。

综上所述，德标法兰闸阀是一种符合德国工业标准的法兰连接闸阀，具有优良的性能和可靠的品质。在选购和使用过程中，应注意相关事项以确保其正常运行和延长使用寿命。
