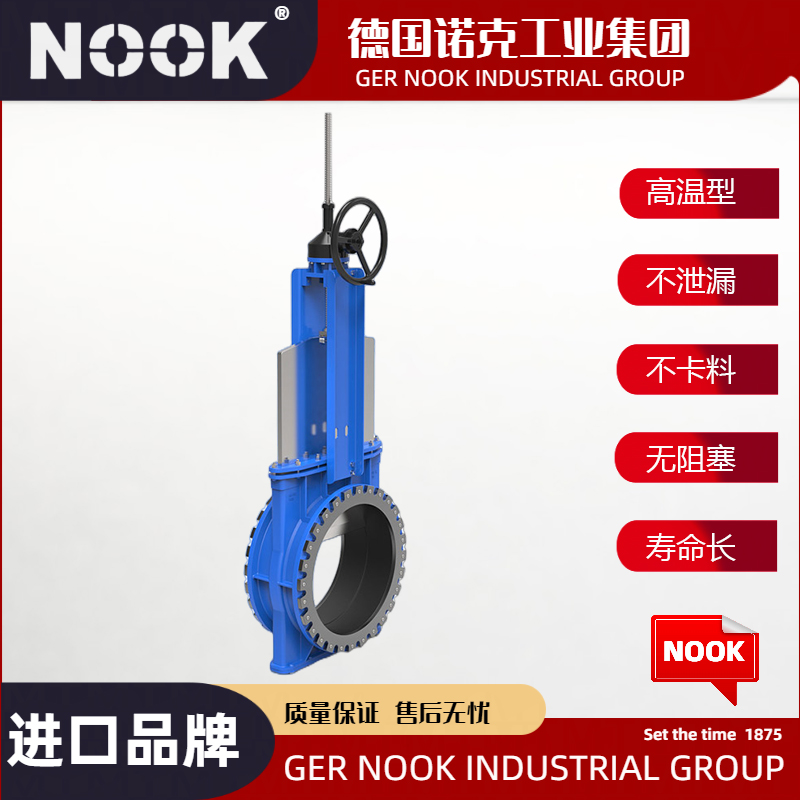

进口伞齿轮刀型闸阀

产品说明

PZ573H/PZ573X伞齿轮刀型闸阀@德国NOOK诺克其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

产品概述

伞齿轮刀型闸阀的齿形是圆弧形状，而且一般都是呈锥状，像伞形，故名伞齿轮。伞齿轮传动效率高，传动比稳定，圆弧重叠系数大，承载能力高，传动平稳平顺，工作可靠，结构紧凑，节能省料，节省空间，耐磨损，寿命长，噪音小。

技术范围

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、软密封
泄 漏 量：硬密封：D级（液体0.1×DNmm3/s）；软密封：A级（零泄漏）
配套附件：安装法兰

主要零部件材质Key parts material

阀体、上盖 body,upper cap	碳钢、不锈钢 Carbon steel,stainless steel
阀板 Valve plate	不锈钢 Stainless steel
阀杆 Stem	不锈钢 Stainless steel
密封圈 Seal ring	橡胶、四氟、不锈钢、硬质合金 Rubber,PTFE,stainless steel,hard alloy

主要性能规范Key performance indicators

公称压力 Nominal pressure	PN
壳体试验 Casing test	1.5×PN
密封试验 Leak test	1.1×PN
工作温度 Operating temperature	橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃ Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
适用介质 Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物 Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

设计标准

设计制造Design and manufacture： JB/T8691-1998
法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92

外形结构图

主要外形尺寸

主要外形及连接尺寸Profile and connection dimension											单位Unit:mm
PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
0.6	50	48	160	125	100	335	4-16	1.0	50	48	160	125	99	335	4-16
	65	48	180	145	120	363	4-16		65	48	185	145	120	363	4-16
	80	50	195	160	135	395	4-16		80	50	200	160	135	395	8-16
	100	50	215	180	155	465	8-16		100	50	220	180	155	465	8-16
	125	57	245	210	185	530	8-16		125	57	250	210	185	530	8-16
	150	57	280	240	210	630	8-20		150	57	285	240	210	630	8-20
	200	70	335	295	265	750	8-20		200	70	340	295	265	750	12-20
	250	70	390	350	320	900	12-20		250	70	405	355	310	900	12-22
	300	76	440	400	368	1125	12-20		300	76	460	410	375	1125	12-22
	350	76	500	460	428	1260	16-20		350	76	520	470	435	1260	16-22
	400	89	565	515	482	1450	16-22		400	89	580	525	485	1450	16-27
	450	89	615	565	532	1600	20-22		450	89	640	585	545	1600	20-27
	500	114	670	620	585	1820	20-22		500	114	715	650	609	1820	20-30
	600	114	780	725	685	2300	20-27		600	114	840	770	720	2300	20-36
	700	130	895	840	800	2600	24-27		700	130	910	840	788	2600	24-36
	800	130	1010	950	898	3000	24-30		800	130	1025	950	895	3000	24-36
	900	140	1110	1050	1005	3400	28-30		900	140	1125	1050	998	3400	28-36
	1000	216	1220	1160	1115	3800	28-30		1000	216	1255	1170	1110	3800	28-42
	1200	254	1450	1380	1325	4300	32-36		1200	254	1485	1390	1325	4300	32-48

进口伞齿轮刀型闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口伞齿轮刀型闸阀知识专区

德国NOOK诺克@伞齿轮刀型闸阀是一种具有特殊结构和功能的阀门，主要用于现代工业领域中的流体控制。以下是对伞齿轮刀型闸阀的详细介绍：

一、基本概述

• 中文名：伞齿轮刀型闸阀

• 特点：采用整体型法兰对夹安装，密封圈为硬质合金，闸板与密封圈无间隙启闭，具有很大的剪切及自洁功能。

• 应用：广泛用于矿山、尾矿、造纸、污水处理、石油、食品等现代管线的启闭。

二、结构与材质

• 结构：包括凸耳、梅花、圆型等多种外型结构。

• 材质：

• 阀体、盖等主体材质：铸钢、不锈钢等。

• 闸板材质：常见的有2Cr13、201、304、316、316L等不锈钢材质，以及其它适合特定工况的合金材料。

• 密封圈材质：丁腈橡胶、三元乙丙橡胶、氟橡胶等，以及堆焊2Cr13、不锈钢、硬质合金等。

• 填料密封：石墨盘根、四氟盘根等。

三、技术参数

• 公称通径范围：DN50-DN1200（部分产品可能达到DN400）。

• 公称压力范围：1.0MPa-1.6MPa，部分产品可能符合国标、美标、日标、德标、英标等多种标准。

• 适用温度：≤300℃（根据具体材质和密封材料的不同，适用温度范围可能有所变化）。

• 泄漏等级：如D级（1×DNmm³/s），但具体泄漏等级可能因产品设计和制造标准而异。

四、工作原理

伞齿轮刀型闸阀的工作原理是通过电动或手动装置驱动伞齿轮旋转，进而带动闸板作垂直升降运动。当闸板上升时，阀门开启，流体通道畅通；当闸板下降时，阀门关闭，依靠外力将闸板压向阀座，以保证密封面的密封性。同时，闸板的特殊形状（如刀形）使其具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。

五、优点与应用

• 优点：

• 结构紧凑、重量轻、安装方便。

• 密封性能好、耐磨损、耐腐蚀。

• 启闭力矩小、操作轻便灵活。

• 具有剪切功能、可刮除杂物、自洁能力强。

• 应用：

• 适用于矿山、电厂的选煤、排渣等流程。

• 适用于食品、造纸、医药、化工等行业的管道系统。

• 可用于接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口等介质。

六、选购与安装

• 选购：在选购伞齿轮刀型闸阀时，应根据具体的使用环境和介质要求选择合适的材质、规格和型号。同时，应关注产品的生产厂家、质量认证情况等信息，确保选购到质量可靠的产品。

• 安装：在安装伞齿轮刀型闸阀时，应严格按照产品说明书和安装图纸进行操作。安装前应对阀门进行检查和清洗，确保无杂物和污物附着在阀门内部。安装过程中应注意密封面的保护和阀门的安装位置和方向。安装完成后应进行试压和调试，确保阀门的密封性和操作性能符合要求。

综上所述，伞齿轮刀型闸阀是一种具有特殊结构和功能的阀门，在现代工业领域中发挥着重要作用。
