进口气动刀闸阀

产品说明

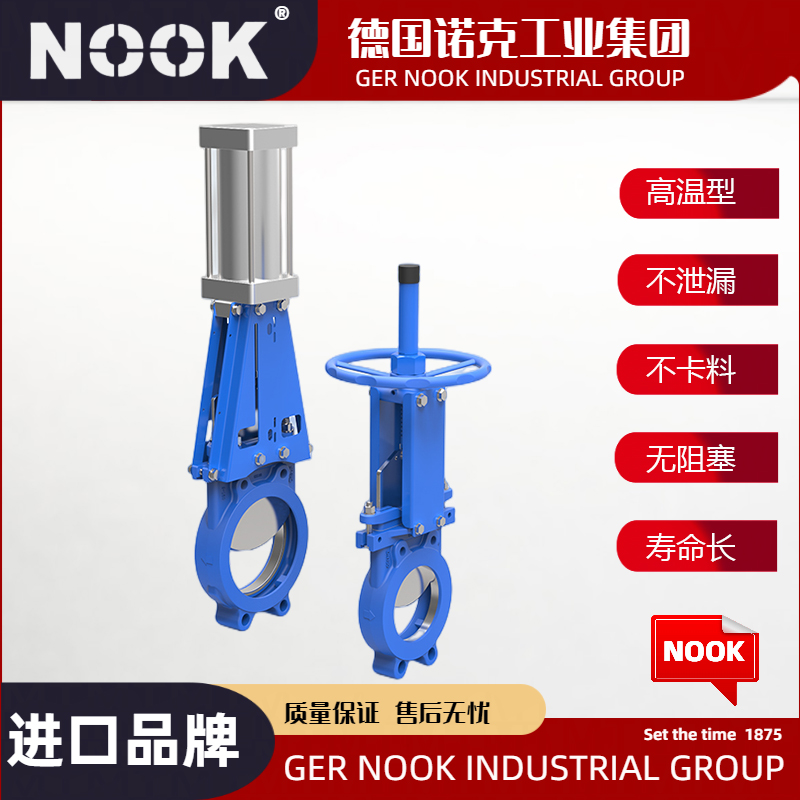

PZ673H/PZ673X气动刀闸阀@德国NOOK诺克其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

产品概述

气动刀闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。广泛应用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

技术范围

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、软密封
泄 漏 量：硬密封：D级（液体0.1×DNmm3/s）；软密封：A级（零泄漏）
配套附件：安装法兰

可选附件

1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）
2、接近开关
3、气源处理三联件（包括减压阀、过滤器、油雾器）
4、电/气阀门定位器（调节型用）

主要零部件材质Key parts material

阀体、上盖 body,upper cap	碳钢、不锈钢 Carbon steel,stainless steel
阀板 Valve plate	不锈钢 Stainless steel
阀杆 Stem	不锈钢 Stainless steel
密封圈 Seal ring	橡胶、四氟、不锈钢、硬质合金 Rubber,PTFE,stainless steel,hard alloy

主要性能规范Key performance indicators

公称压力 Nominal pressure	PN
壳体试验 Casing test	1.5×PN
密封试验 Leak test	1.1×PN
工作温度 Operating temperature	橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃ Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
适用介质 Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物 Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

设计标准

设计制造Design and manufacture： JB/T8691-1998
法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92

外形结构图

主要外形尺寸

主要外形及连接尺寸Profile and connection dimension											单位Unit:mm
PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
0.6	50	48	160	125	100	335	4-16	1.0	50	48	160	125	99	335	4-16
	65	48	180	145	120	363	4-16		65	48	185	145	120	363	4-16
	80	50	195	160	135	395	4-16		80	50	200	160	135	395	8-16
	100	50	215	180	155	465	8-16		100	50	220	180	155	465	8-16
	125	57	245	210	185	530	8-16		125	57	250	210	185	530	8-16
	150	57	280	240	210	630	8-20		150	57	285	240	210	630	8-20
	200	70	335	295	265	750	8-20		200	70	340	295	265	750	12-20
	250	70	390	350	320	900	12-20		250	70	405	355	310	900	12-22
	300	76	440	400	368	1125	12-20		300	76	460	410	375	1125	12-22
	350	76	500	460	428	1260	16-20		350	76	520	470	435	1260	16-22
	400	89	565	515	482	1450	16-22		400	89	580	525	485	1450	16-27
	450	89	615	565	532	1600	20-22		450	89	640	585	545	1600	20-27
	500	114	670	620	585	1820	20-22		500	114	715	650	609	1820	20-30
	600	114	780	725	685	2300	20-27		600	114	840	770	720	2300	20-36
	700	130	895	840	800	2600	24-27		700	130	910	840	788	2600	24-36
	800	130	1010	950	898	3000	24-30		800	130	1025	950	895	3000	24-36
	900	140	1110	1050	1005	3400	28-30		900	140	1125	1050	998	3400	28-36
	1000	216	1220	1160	1115	3800	28-30		1000	216	1255	1170	1110	3800	28-42
	1200	254	1450	1380	1325	4300	32-36		1200	254	1485	1390	1325	4300	32-48

进口气动刀闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口气动刀闸阀知识专区

德国NOOK诺克@气动刀闸阀是一种使用气动执行器控制的刀闸阀，其工作原理和结构特点使得它在多个工业领域有着广泛的应用。以下是对气动刀闸阀的详细介绍：

一、工作原理

气动刀闸阀通过气动装置控制阀门的开启和关闭。具体来说，气源通过管道进入气动装置中的气缸，气缸接收到气源后产生推力，推动阀杆运动。阀杆与阀板相连，阀杆的上下运动将阀板带动，从而控制阀门的开启和关闭。当气动装置接收到开启信号时，气缸产生推力将阀杆向上推动，使阀板离开阀座，实现阀门的开启；反之，当接收到关闭信号时，气缸产生推力将阀杆向下推动，使阀板与阀座接触，实现阀门的关闭。

二、结构特点

• 简单可靠：气动刀闸阀的结构相对简单，主要由阀体、闸板、气动执行器等部分组成，易于制造和维护。

• 密封性好：密封圈和阀座采用优质材料制成，具有良好的密封性能，确保阀门在关闭时能够有效防止介质泄漏。

• 操作方便：气动执行器可以实现远程操作，也可以通过手动方式进行操作，提高了操作的灵活性和便利性。

• 适用范围广：气动刀闸阀适用于各种流体介质，包括气体、液体、浆液等，特别适用于处理含有固体颗粒或腐蚀性介质的场合。

三、应用场合

气动刀闸阀因其独特的性能特点，在多个工业领域有着广泛的应用。以下是一些典型的应用场合：

• 污水处理：在污水处理厂和污水管道系统中，气动刀闸阀用于控制污水的流动，其设计可以处理含有固体颗粒的流体。

• 造纸工业：在造纸工业中，气动刀闸阀用于控制纸浆和废水的流动，能够处理高浓度的悬浮固体。

• 化工工业：在化工工业中，气动刀闸阀常用于处理具有腐蚀性或有害性质的化学物质，其密封性和耐腐蚀性使其成为适合的选择。

• 采矿工业：气动刀闸阀用于控制矿石、尾矿和浆液的流动，在采矿和冶炼过程中发挥重要作用。

• 食品和饮料工业：在处理食品、饮料和液态食品原料时，气动刀闸阀可以确保高度卫生和流体的准确控制。

四、选用与维护

在选用气动刀闸阀时，需要考虑流体的性质、阀门的工作条件、功能需求、尺寸以及材质等因素。同时，为了确保阀门的正常运行和延长使用寿命，需要定期对阀门进行检查和维护，包括检查密封圈的完好性、清理阀门内部的杂质等。

综上所述，气动刀闸阀以其结构简单、操作方便、密封性好和适用范围广等特点，在多个工业领域发挥着重要作用。在选用和维护过程中，需要注意相关事项以确保阀门的正常运行和使用寿命。
