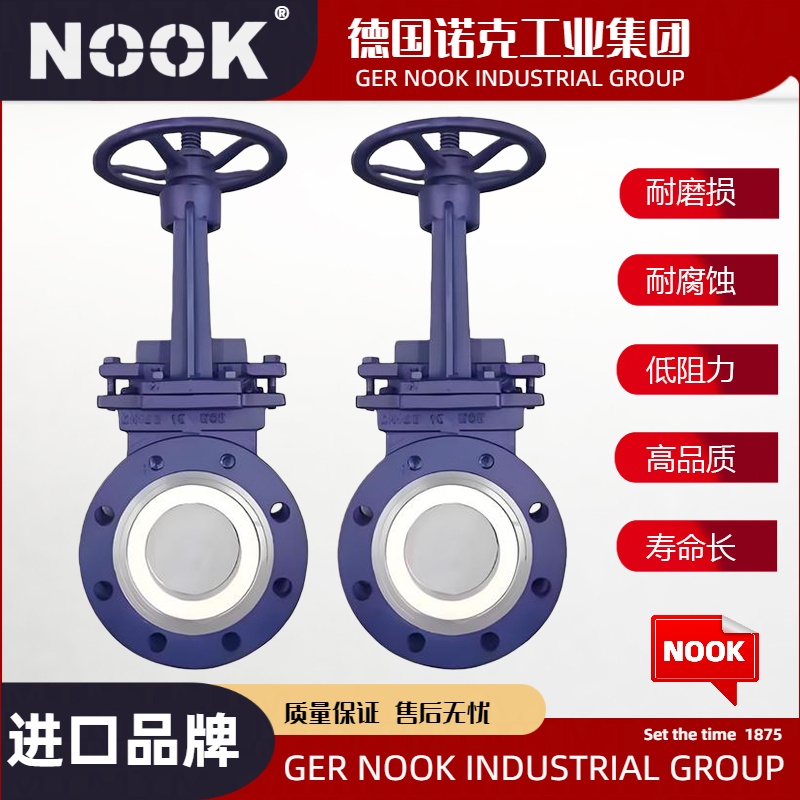

进口陶瓷刀型闸阀

产品说明

PZ73TC陶瓷刀型闸阀@德国NOOK诺克其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

产品概述

陶瓷刀型闸阀可配带电动执行器及气动执行器，通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。广泛应用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

技术范围

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：陶瓷硬密封
泄 漏 量：硬密封：D级（液体0.1×DNmm3/s）
配套附件：安装法兰

产品特点

1、密封面材料：结构陶瓷或超硬表面合金材料二种。
2、适用于煤渣，灰渣等气、固混合介质，闸板、阀座和流道部位采用了结构陶瓷材料制造，耐磨损，长寿命。
3、密封性能优越，并可进行密封面修复。
4、进口阀座可作刮灰板，即使在落灰情况下也关闭自如。
5、阀体腔体结构彻底避免了卡阻、积灰的问题。
6、驱动方式：手动、气动和电动等。

可选附件

1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）
2、接近开关
3、气源处理三联件（包括减压阀、过滤器、油雾器）
4、电/气阀门定位器（调节型用）

主要零部件材质Key parts material

阀体、上盖 body,upper cap	碳钢、不锈钢 Carbon steel,stainless steel
阀板 Valve plate	不锈钢 Stainless steel
阀杆 Stem	不锈钢 Stainless steel
密封圈 Seal ring	陶瓷、不锈钢、硬质合金 Rubber,PTFE,stainless steel,hard alloy

主要性能规范Key performance indicators

公称压力 Nominal pressure	PN
壳体试验 Casing test	1.5×PN
密封试验 Leak test	1.1×PN
工作温度 Operating temperature	陶瓷硬密封≤550℃
适用介质 Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物 Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

设计标准

设计制造Design and manufacture： JB/T8691-1998
法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92

外形结构图

主要外形尺寸

主要外形及连接尺寸Profile and connection dimension											单位Unit:mm
PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
0.6	50	48	160	125	100	370	4-16	1.0	50	48	160	125	99	370	4-16
	65	48	180	145	120	400	4-16		65	48	185	145	120	400	4-16
	80	50	195	160	135	440	4-16		80	50	200	160	135	440	8-16
	100	50	215	180	155	510	8-16		100	50	220	180	155	510	8-16
	125	57	245	210	185	580	8-16		125	57	250	210	185	580	8-16
	150	57	280	240	210	690	8-20		150	57	285	240	210	690	8-20
	200	70	335	295	265	800	8-20		200	70	340	295	265	800	12-20
	250	70	390	350	320	960	12-20		250	70	405	355	310	960	12-22
	300	76	440	400	368	1200	12-20		300	76	460	410	375	1200	12-22
	350	76	500	460	428	1360	16-20		350	76	520	470	435	1360	16-22
	400	89	565	515	482	1550	16-22		400	89	580	525	485	1550	16-27
	450	89	615	565	532	1700	20-22		450	89	640	585	545	1700	20-27
	500	114	670	620	585	1900	20-22		500	114	715	650	609	1900	20-30
	600	114	780	725	685	2400	20-27		600	114	840	770	720	2400	20-36
	700	130	895	840	800	2600	24-27		700	130	910	840	788	2600	24-36
	800	130	1010	950	898	2700	24-30		800	130	1025	950	895	2700	24-36
	900	140	1110	1050	1005	3100	28-30		900	140	1125	1050	998	3100	28-36
	1000	216	1220	1160	1115	3600	28-30		1000	216	1255	1170	1110	3600	28-42
	1200	254	1450	1380	1325	4300	32-36		1200	254	1485	1390	1325	4300	32-48

进口陶瓷刀型闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口陶瓷刀型闸阀知识专区

德国NOOK诺克@陶瓷刀型闸阀，也称为陶瓷刀形闸阀或陶瓷刀闸阀，是一种特殊的阀门类型，其启闭件是闸板，闸板的运动方向与流体方向相垂直。以下是对陶瓷刀型闸阀的详细介绍：

一、基本概述

• 定义：陶瓷刀型闸阀通过可以切割纤维材料的刀刃形闸板来切断介质，其阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上。

• 中文名：陶瓷刀型闸阀

• 外文名：CERAMIC KNIFE TYPE GATE VALVE

• 别名：陶瓷刀形闸阀、陶瓷刀闸阀

二、材料特性

• 陶瓷刀型闸阀的密封部件和易损过流部件采用增韧型工程陶瓷材料制作，这种材料能够承受高速流体中颗粒介质的磨损、冲蚀，从而延长阀门的使用寿命。

三、应用领域

陶瓷刀型闸阀因其独特的材料特性和设计，广泛应用于以下领域：

1. 采矿、钢铁工业：用于煤炭、滤渣浆等介质的控制。

2. 净化装置：在废水、泥浆、污物及带有悬浮物的澄清水的处理中发挥作用。

3. 造纸工业：适用于任何浓度的纸浆、料水混合物的控制。

4. 电站除灰：在灰渣浆液的处理中表现出色。

四、性能特点

1. 高耐磨性：由于采用增韧型工程陶瓷材料，阀门能够承受高速流体中颗粒介质的磨损，延长使用寿命。

2. 高密封性：当需要较高的介质密封性时，可选用O形密封阀座实现双向密封。

3. 抗节流冲刷：设计有以抗节流冲刷为目的的结构形式，以满足固液两相流工况介质管道的关断或关断+节流的双重使用功能。

4. 节省空间：采用超短结构长度，节省材料，减轻管路系统整体重量，占用有效空间小，适合在不同排布管道上任意角度安装。

5. 多种驱动方式：具备电动、手动、电液动、手液动等多种驱动方式，可实现远程控制及开度指示，节流或调节使用开度远程调整误差可控制在较小范围内。

五、使用注意事项

• 在安装陶瓷刀型闸阀时，应确保阀门与管道的连接紧密，避免介质泄漏。

• 使用过程中应注意阀门的开闭状态，避免过度用力或不当操作导致阀门损坏。

• 定期检查阀门的密封性能和磨损情况，及时更换损坏的部件以确保阀门的正常运行。

综上所述，陶瓷刀型闸阀以其独特的材料特性和设计优势在多个领域得到了广泛应用。在使用过程中，用户应注意遵循相关的操作和维护规程以确保阀门的正常运行和延长使用寿命。
