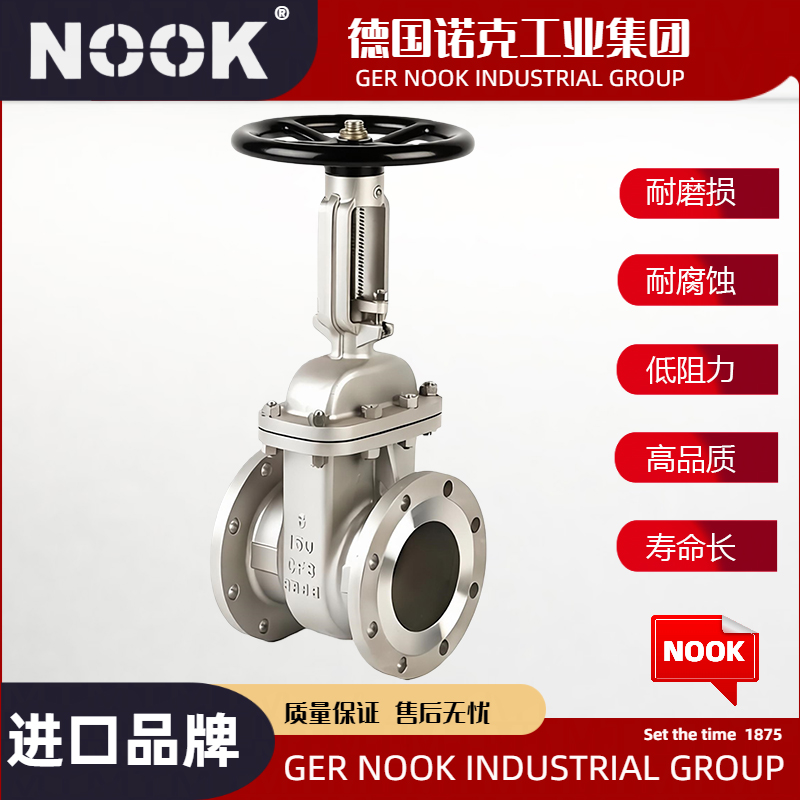

Z41W不锈钢闸阀@德国NOOK诺克广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的管路系统上,作为切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有:手动、齿轮传动、电动、气动等。
1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小
2、密封面采用不锈钢和硬质合金,使用寿命长
3、采用柔性石墨填料、密封可靠,操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 |
GB12234 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 HB/T9092 |
公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
水密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
上密封试验 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
气密封试验 | 0.4-0.7 |
阀体 /阀盖 | 0Cr18Ni9 | 0Cr18Ni10 | 0Cr17Ni14M02 | 00Cr18Ni10M02 | WCB |
闸板 | 0Cr18Ni9 | 0Cr18Ni10 | 0Cr17Ni14M02 | 00Cr18Ni10M02 | 1Cr13 |
阀杆 | 0Cr18Ni9 | 0Cr18Ni10 | 0Cr17Ni1dM02 | 00Cr18Ni10M02 | 1Cr13 |
填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 | 石墨 +304 |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | WCB |
压盖 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9M02 | 00Cr18Ni10M02 | 35CrM0A |
型号 | 公称压力 (MPa) | 实验压力 | 工作温度(℃) | 适用介质 | ||
强度水(MPa) | 密封(水)空气(MPa) | 低压密封空气(MPa) | ||||
Z41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤550 | 硝酸类 |
Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸类 |
Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤425 | 硝酸类 |
Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸类 |
1.6MPa | DN | L | d | D1 | D2 | b | n-Φd | H | D0 |
凸面法兰 RF Z41W-16P Z41W-16R Z41W-16RL Z41H-16P Z41H-16R Z41H-16RL | 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 190 | 140 | |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 205 | 160 | |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 270 | 180 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 310 | 200 | |
50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | 358 | 240 | |
65 | 265 | 180 | 145 | 120 | 18 | 4-Φ18 | 373 | 240 | |
80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 435 | 280 | |
100 | 300 | 25 | 180 | 155 | 20 | 8-Φ18 | 500 | 300 | |
125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 614 | 320 | |
150 | 350 | 280 | 240 | 210 | 24 | 8-Φ23 | 674 | 320 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | 818 | 400 | |
250 | 450 | 405 | 355 | 320 | 30 | 12-Φ25 | 969 | 450 | |
300 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | 1145 | 500 | |
350 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | 1280 | 500 | |
400 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | 14852 | 560 | |
450 | 650 | 640 | 585 | 545 | 40 | 20-Φ30 | 1541 | 600 | |
500 | 700 | 705 | 650 | 608 | 44 | 20-Φ34 | 1676 | 640 | |
600 | 800 | 840 | 770 | 718 | 48 | 20-Φ41 | 1874 | 720 | |
700 | 900 | 910 | 840 | 788 | 50 | 24-Φ41 | 2083 | 800 | |
800 | 1000 | 1020 | 950 | 898 | 52 | 24-Φ41 | 2400 | 950 | |
900 | 1100 | 1120 | 1050 | 998 | 64 | 28-Φ41 | 2950 | 1000 | |
1000 | 1200 | 1255 | 1170 | 1110 | 56 | 28-Φ48 | 3245 | 1000 |
2.5MPa | DN | L | D | D1 | D2 | b | n-Φd | H | DO |
凸面法兰 RF Z41W-25P Z41W-25R Z41W-25RL Z41H-25P Z41H-25R Z41H-25RL | 15 | 130 | 95 | 65 | 45 | 16 | 4-Φ14 | 172 | 120 |
20 | 150 | 105 | 75 | 55 | 16 | 4-Φ14 | 191 | 140 | |
25 | 160 | 115 | 85 | 65 | 16 | 4-Φ14 | 205 | 160 | |
32 | 180 | 135 | 100 | 78 | 18 | 4-Φ18 | 270 | 180 | |
40 | 200 | 145 | 110 | 85 | 18 | 4-Φ18 | 300 | 200 | |
50 | 250 | 160 | 125 | 100 | 20 | 4-Φ18 | 357 | 240 | |
65 | 265 | 180 | 145 | 120 | 22 | 8-Φ18 | 376 | 240 | |
80 | 280 | 195 | 160 | 135 | 22 | 8-Φ18 | 434 | 280 | |
100 | 300 | 230 | 190 | 160 | 24 | 8-Φ23 | 502 | 300 | |
125 | 325 | 270 | 220 | 188 | 28 | 8-Φ205 | 613 | 320 | |
150 | 350 | 300 | 250 | 218 | 30 | 8-Φ25 | 675 | 320 | |
200 | 400 | 360 | 310 | 278 | 34 | 12-Φ25 | 819 | 400 | |
250 | 450 | 425 | 370 | 332 | 36 | 12-Φ30 | 968 | 450 | |
300 | 500 | 485 | 430 | 390 | 40 | 16-Φ30 | 1144 | 500 | |
350 | 550 | 550 | 490 | 448 | 44 | 16-Φ34 | 1280 | 500 | |
400 | 600 | 610 | 550 | 505 | 48 | 16-Φ34 | 1451 | 560 | |
450 | 650 | 660 | 600 | 555 | 50 | 20-Φ34 | 1542 | 600 | |
500 | 700 | 730 | 660 | 510 | 52 | 20-Φ41 | 1678 | 640 | |
600 | 800 | 840 | 770 | 718 | 56 | 20-Φ41 | 1875 | 720 | |
700 | 900 | 955 | 875 | 815 | 60 | 24-Φ28 | 2082 | 800 | |
800 | 1000 | 1070 | 990 | 930 | 64 | 24-Φ28 | 2403 | 950 | |
900 | 1100 | 1180 | 1090 | 1025 | 66 | 28-Φ54 | 2952 | 1000 | |
1000 | 1200 | 1305 | 1210 | 1140 | 68 | 28-Φ58 | 3244 | 1000 |
4.0MPa | DN | L | D | D1 | D2 | D6 | b | n-Φd | H | D0 |
凹面法兰 MFM Z41W-40P Z41W-40R Z41W-40RL Z41H-40P Z41H-40R Z41H-40RL | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4-Φ14 | 134 | 120 |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 4-Φ14 | 188 | 140 | |
25 | 160 | 115 | 85 | 64 | 58 | 16 | 4-Φ14 | 206 | 140 | |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-Φ18 | 272 | 180 | |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-Φ18 | 322 | 180 | |
50 | 250 | 160 | 125 | 100 | 88 | 20 | 4-Φ18 | 370 | 240 | |
65 | 280 | 180 | 145 | 120 | 110 | 22 | 8-Φ18 | 394 | 280 | |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-Φ18 | 455 | 300 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-Φ23 | 550 | 320 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-Φ25 | 636 | 35 | |
150 | 450 | 300 | 250 | 218 | 204 | 30 | 8-Φ30 | 706 | 400 | |
200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-Φ34 | 859 | 450 | |
250 | 650 | 445 | 385 | 345 | 313 | 42 | 12-Φ34 | 1016 | 560 | |
300 | 750 | 510 | 450 | 408 | 364 | 46 | 16-Φ34 | 1200 | 640 | |
350 | 850 | 570 | 510 | 465 | 422 | 52 | 16-Φ41 | 1340 | 640 | |
400 | 950 | 655 | 585 | 535 | 474 | 58 | 16-Φ41 | 1495 | 720 | |
450 | 1050 | 680 | 610 | 560 | 524 | 60 | 20-Φ48 | 1581 | 800 | |
500 | 1150 | 755 | 670 | 612 | 576 | 62 | 20-Φ54 | 1790 | 950 | |
600 | 1350 | 890 | 695 | 730 | 678 | 62 | 20-Φ14 | 2035 | 950 |
6.4MPa | DN | L | D | D1 | D2 | D6 | b | n-Φd | H | D0 |
凹面法法 MFM Z41W-64P Z41W-64R Z41W-64RL Z41H-64P Z41H-64R Z41H-64RL | 15 | 1700 | 105 | 75 | 55 | 40 | 18 | 4-Φ18 | 1425 | 160 |
20 | 190 | 125 | 90 | 68 | 51 | 20 | 4-Φ18 | 142 | 160 | |
25 | 210 | 135 | 100 | 78 | 58 | 22 | 4-Φ23 | 214 | 200 | |
32 | 230 | 150 | 110 | 82 | 66 | 24 | 4-Φ23 | 269 | 200 | |
40 | 240 | 165 | 125 | 95 | 76 | 24 | 4-Φ23 | 343 | 240 | |
50 | 250 | 175 | 135 | 105 | 88 | 26 | 4-Φ23 | 370 | 240 | |
65 | 280 | 200 | 160 | 130 | 110 | 28 | 8-Φ23 | 396 | 280 | |
80 | 310 | 210 | 170 | 140 | 121 | 30 | 8-Φ23 | 458 | 300 | |
100 | 350 | 250 | 200 | 168 | 150 | 32 | 8-Φ25 | 553 | 300 | |
125 | 400 | 295 | 240 | 202 | 176 | 36 | 8-Φ30 | 638 | 350 | |
150 | 450 | 340 | 280 | 240 | 204 | 38 | 8-Φ34 | 718 | 400 | |
200 | 550 | 405 | 345 | 300 | 260 | 44 | 12-Φ34 | 873 | 450 | |
250 | 650 | 470 | 400 | 352 | 313 | 48 | 12-Φ41 | 1050 | 560 | |
300 | 750 | 530 | 460 | 412 | 364 | 54 | 16-Φ41 | 1203 | 640 | |
350 | 850 | 595 | 525 | 475 | 422 | 60 | 16-Φ41 | 1394 | 720 | |
400 | 950 | 670 | 585 | 525 | 474 | 66 | 16-Φ48 | 1645 | 800 | |
500 | 1150 | 800 | 705 | 640 | 576 | 70 | 20-Φ54 | 2285 | 950 | |
600 | 1350 | 930 | 820 | 750 | 678 | 70 | 20-Φ58 | 2610 | 950 |
德国NOOK诺克@不锈钢闸阀是一种流体控制设备,其启闭件是闸板,闸板的运动方向与流体方向相垂直,因此闸阀只能作全开和全关,不能作调节和节流。以下是对不锈钢闸阀的详细介绍:
中文名:不锈钢闸阀
外文名:Stainless steel gate valve
分类:按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀;按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀。
闸阀的闸板随阀杆一起作直线运动。开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通。
大部分闸阀采用强制密封,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
选材考究:符合国内外相关标准,材料的全面质量高。
密封可靠:密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
性能优良:阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
结构特点:采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,启闭轻松自如。
优点:
流体阻力小,密封面受介质的忡刷和侵蚀小。
开闭较省力。
介质流向不受限制,不扰流、不降低压力。
形体简单,结构长度短,制造工艺性好,适用范围广。
缺点:
密封面之间易引起冲蚀和擦伤,维修比较困难。
外形尺寸较大,开启需要一定的空间,开闭时间长。
结构较复杂。
不锈钢闸阀广泛应用于流体输送、切断和流通领域,如石油、化工、冶金、电力、给排水等行业的管道系统中。
不锈钢闸阀的材质多样,常见的有304不锈钢闸阀、316不锈钢闸阀、321不锈钢闸阀等。这些材质的选择取决于具体的使用环境和介质要求。
公称压力:常见的有1.0MPa、1.6MPa、2.5MPa等。
壳体试验压力:通常为公称压力的1.5倍。
密封试验压力:通常为公称压力的1.1倍。
适用介质:水、油、气等流体。
适用温度:根据具体材质和密封材料的不同,适用温度范围也有所不同,但一般可在-29℃~425℃之间。
安装时,应确保阀门处于水平位置,并严格按照产品使用说明书进行安装。
定期检查阀门的密封性能和操作灵活性,及时清理阀门内部的杂物和污垢。
如需长期停用,应对阀门进行防锈处理,并关闭进出口阀门,以防止介质倒流和腐蚀阀门。
以上信息仅供参考,具体选择和使用不锈钢闸阀时,还需根据实际情况和使用要求进行综合考虑。
