进口电动闸阀

产品说明

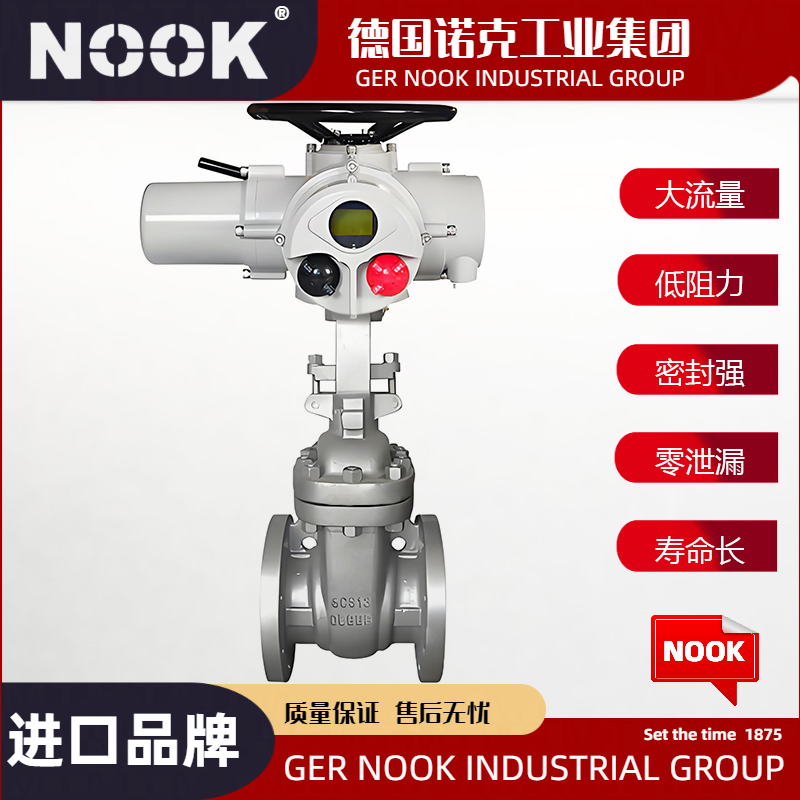

Z941H电动闸阀@德国NOOK诺克广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6～16.0MPa，工作温度≤-29℃～550℃的管路系统上，作为切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。

产品特点

1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

应用规范

设计与制造		GB/T12234
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB79
检验与试验		JB/T9092
材 料	碳钢	GB/T12229
	不锈钢	GB/T12230
标 志		GB/T12220
供 货		JB/T7928

产品特点

1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

压力试验

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

主要零件材料及性能

体盖板	阀杆	密封面	垫片	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 本体材料  尼龙	增强柔性石墨  1Cr13/柔性石墨  OS软钢  0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T）  PTFE	柔性石墨  增强柔性石墨  SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
WC1	38GrMoA1 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	-
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200

外形结构图

主要外形规格尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值			电装型号
		L	D	D1	D2	D6	b	f	f1	Z-φd	L1	H	质量(kg)
1.6	50	250	160	125	100		16	3		4-φ18	590	678	90	DZWl0A
	65	265	180	145	120		18	3		4-φ18	590	693	96	DZWl5A
	80	280	195	160	135		20	3		8-φ18	590	755	108	DZW20A
	100	300	215	180	155		20	3		8-φ18	590	820	126	DZW20A
	150	350	280	240	210		24	3		8-φ23	590	994	199	DZW20A
	200	400	335	295	265		26	3		12-φ23	590	1138	254	DZW30A
	250	450	405	355	320		30	3		12-φ25	810	1409	310	DZW45A
	300	500	460	410	375		30	4		12-φ25	810	1588	391	DZW60
	350	550	520	470	435		34	4		16-φ25	830	1755	729	DZW90
	400	600	580	525	485		36	4		16-φ30	830	1902	992	DZWl20
	450	650	640	585	545		40	4		20-φ30	870	214l	1168	DZWl80
	500	700	705	650	608		44	4		20-φ34	870	2276	1222	DZW250
	600	800	840	770	718		48	5		20-φ41	870	2474	1376	DZW250
2.5	50	250	160	125	100		20	3		4-φ18	590	678	95	DZWl0A
	65	265	180	145	120		22	3		4-φ18	590	693	99	DZWl5A
	80	280	195	160	135		22	3		8-φ18	590	755	113	DZW20A
	100	300	230	190	160		24	3		8-φ23	590	820	132	DZW20A
	150	350	300	250	218		30	3		8-φ25	590	934	206	DZW30A
	200	400	360	310	278		34	3		12-φ25	590	1138	257	DZW30A
	250	450	425	370	332		36	3		12-φ30	810	1409	317	DZW45A
	300	500	485	430	390		40	4		16-φ30	810	1588	412	DZW60A
	350	550	550	490	448		44	4		16-φ34	830	1750	750	DZW90
	400	600	610	550	505		48	4		16-φ34	830	1902	1042	DZWl20
	450	650	660	600	555		50	4		20-φ34	870	2141	1275	DZWl20
	500	700	730	660	610		52	4		20-φ41	870	2276	1420	DZWl80
	600	800	840	770	718		56	5		20-φ41	870	2474	1522	DZW250
4．0	50	250	160	125	100	88	20	3	4	4-φ18	590	69l	95	DZWl0A
	65	280	180	145	120	110	22	3	4	8-φ18	590	711	102	DZWl5A
	80	310	195	160	135	12l	22	3	4	8-φ18	590	775	115	DZW20A
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	871	163	DZW20A
	150	450	300	250	218	204	30	3	4．5	8-φ25	590	1028	219	DZW30A
	200	550	375	320	282	260	38	3	4．5	12-φ30	590	1325	373	DZW45A
	250	650	445	385	345	313	42	3	4．5	12-φ34	810	1400	480	DZW60A
	300	750	510	450	408	364	46	4	4．5	16-φ34	830	1653	686	DZW90
	350	850	570	510	465	422	?	4	5	16-φ41	870	179l	1021	DZWl20
	400	950	655	585	535	474	58	4	5	20-φ4l	870	2092	1450	DZWl80
	500	1150	755	670	612	576	62	4	5	20-φ4l	1170	2465	2150	DZW250
6.4	50	250	175	135	105	88	26	3	4	4-φ18	590	790	102	DZWl5A
	65	280	200	160	130	110	28	3	4	8-φ18	590	840	106	DZW20A
	80	310	210	170	140	12l	30	3	4	8-φ18	590	890	123	DZW20A
	100	350	250	200	168	150	32	3	4．5	8-φ23	590	1020	154	DZW30A
	150	450	340	280	240	204	38	3	4．5	8-φ25	590	1290	317	DZW30A
	200	550	405	345	300	260	44	3	4．5	12-φ30	590	1475	437	DZW45A
	250	650	470	400	352	313	48	3	4．5	12-φ34	810	1500	606	DZW60A
	300	750	530	460	412	364	54	4	4．5	16-φ34	830	1820	732	DZW90

进口电动闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口电动闸阀知识专区

德国NOOK诺克@电动闸阀是一种新型的流体控制装置，它采用电力驱动，并通过调节执行器来实现对介质的控制。以下是对电动闸阀的详细介绍：

一、基本定义

• 名称：电动闸阀（Electric Gate Valve）

• 工作原理：电动闸阀通过电动执行器控制阀门的开启和关闭，实现对管道中介质的截断或流通。当电机接通时，传动机构会带动执行器工作，使阀芯移动，从而控制介质的流动。

二、结构组成

电动闸阀主要由阀体、执行器和电机三大部分组成。其中，上半部分为电动执行器，负责接收信号并驱动阀门的动作；下半部分为阀门，包括阀座、闸板等部件，用于实现介质的截断或流通。

三、工作原理

• 关闭时：在弹簧的作用下，阀杆向下运动，使密封面密合而切断流体通道。

• 开启时：阀杆向上运动，带动密封圈与球体（或闸板）旋转（或升降），完成全开状态下的冲洗过程，此时介质由进口端流向出口端。

四、特点

1. 控制精确：电动闸阀的开关动作可以精确控制，开度可以调节，实现介质的精确控制。

2. 适用范围广：由于电动闸阀的结构简单、易维护，且动作过程中因气体本身的缓冲特性不易损坏，因此广泛应用于石油、化工、冶金、水利等行业中。

3. 耐电压冲击：电动闸阀的驱动电机比较耐电压冲击，能够适应各种复杂的工况环境。

4. AI反馈信号：部分电动闸阀可以配备AI反馈信号功能，实现远程监控和智能控制。

五、应用场合

1. 石油和天然气行业：适用于输送高含硫介质、高温介质、汽化液氨、轻质油和天然气等场合。

2. 化工行业：可适用于盐酸、硝酸、耐蚀性介质、氧化剂、冷凝剂、易燃介质等。

3. 冶金行业：可适用于输送腐蚀性气体和介质，如氯化氢、硫化氢等。

4. 水利行业：适用于大型水利工程中，可控制江河湖海、自来水供应、污水处理等水利设施的流量。

六、材质与防腐

电动闸阀的材质有多种选择，如铸铁、球墨铸铁、碳钢、不锈钢等。不同材质的电动闸阀适用于不同的应用场合。在选择材质时，需要考虑介质的性质、温度、压力等因素，以确保阀门的耐腐蚀性和使用寿命。同时，对于易腐蚀的介质，还可以采取防腐措施，如涂层、衬里等。

七、维护与保养

为了确保电动闸阀的稳定性和可靠性，需要定期进行维护和保养。具体包括以下几个方面：

1. 定期检查：检查阀体、阀盖、阀杆和电动装置等部件是否有损坏、松动或腐蚀现象。

2. 清洁与润滑：定期清洁阀门及其周围环境，并对阀杆、密封面和传动部件等进行润滑处理。

3. 更换密封件：如发现密封不良，应及时更换密封件，以保证阀门的密封性能。

4. 试验运行：定期进行试验运行，检查阀门的工作状态和性能。

综上所述，电动闸阀是一种性能优良、应用广泛的流体控制装置。在选择和使用时，需要根据具体工况和要求进行综合考虑，并定期进行维护和保养以确保其稳定可靠地运行。
